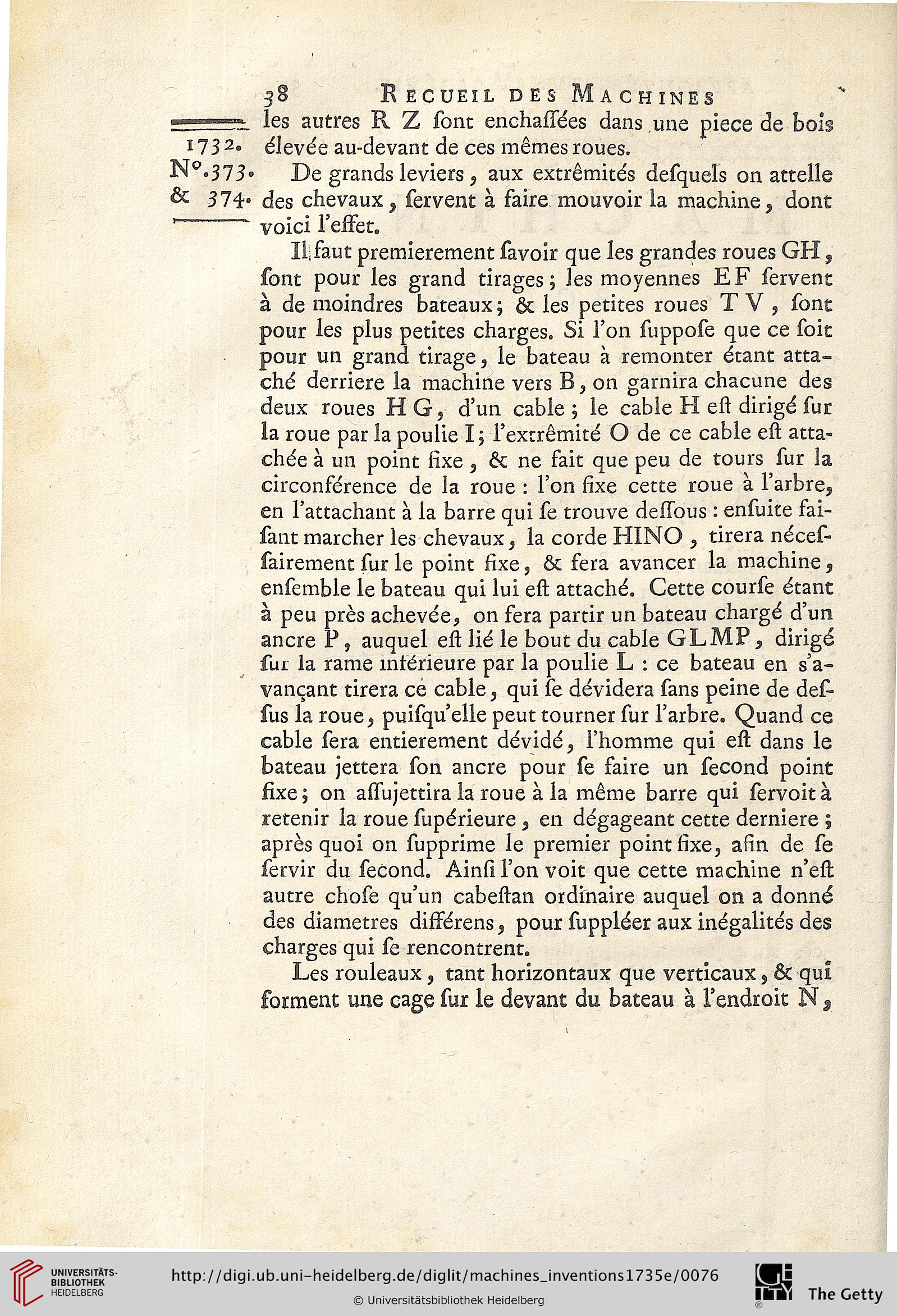

■. .. . les autres R Z sont enchassées dans .une piece de bois
17 3 2* élevée au-devant de ces mêmes roues.
N°.3 73• De grands leviers , aux extrêmite's desquels on attelle
& 374* des chevaux, servent à faire mouvoir la machine, dont
1 voici Feifet.
Isfaut premierement savoir que les grandes roues GH,
sont pour les grand tirages ; les moyennes EF servent
à de moindres bateaux ; ôc les petites roues T V , sont
pour les plus petites charges. Si son suppose que ce soit
pour un grand tirage, le bateau à remonter étant atta-
ché derriere la machine vers B, on garnira chacune des
deux roues H G, d’un cable ; le cable H est dirigé sur
la roue par la poulie I; sextrêmité O de ce cable est atta-
chée à un point iixe , Ôt ne fait que peu de tours sur la
circonférence de la roue : l’on fîxe cette roue à l’arbre,
en l’attachant à ia barre qui se trouve dessous : ensuite fai-
sant marcher les chevaux, la corde FIINO , tirera néces-
sairement sur le point fixe, ôc fera avancer la machine,
ensemble le bateau qui lui est attaché. Cette course étant
à peu près achevée, on fera partir un bateau chargé d’un
ancre P , auquel est lié le bout du cable GLMP, dirigé
sur la rame mférieure par la poulie L : ce bateau en s’a-
vançant tirera ce cable, qui se dévidera sans peine de des-
sus la roue, puisqu’elle peut tourner sur l’arbre. Quand ce
cable sera entierement dévidé, shomme qui est: dans le
bateau jettera son ancre pour se faire un second point
fixe; on assujettira la roue à la même barre qui servoità
retenir la roue supérieure , en dégageant cette derniere ;
après quoi on supprime le premier pointfixe, afin de se
servir du second. Ainsi l’on voit que cette machine n’est:
autre chose qu’un cabestan ordinaire auquel on a donné
des diametres différens, pour suppléer aux inégalités des
charges qui se rencontrent.
Les rouleaux, tant horizontaux que verticaux, ôc quî
forment une cage sur le devant du bateau à l’endroit N 3
