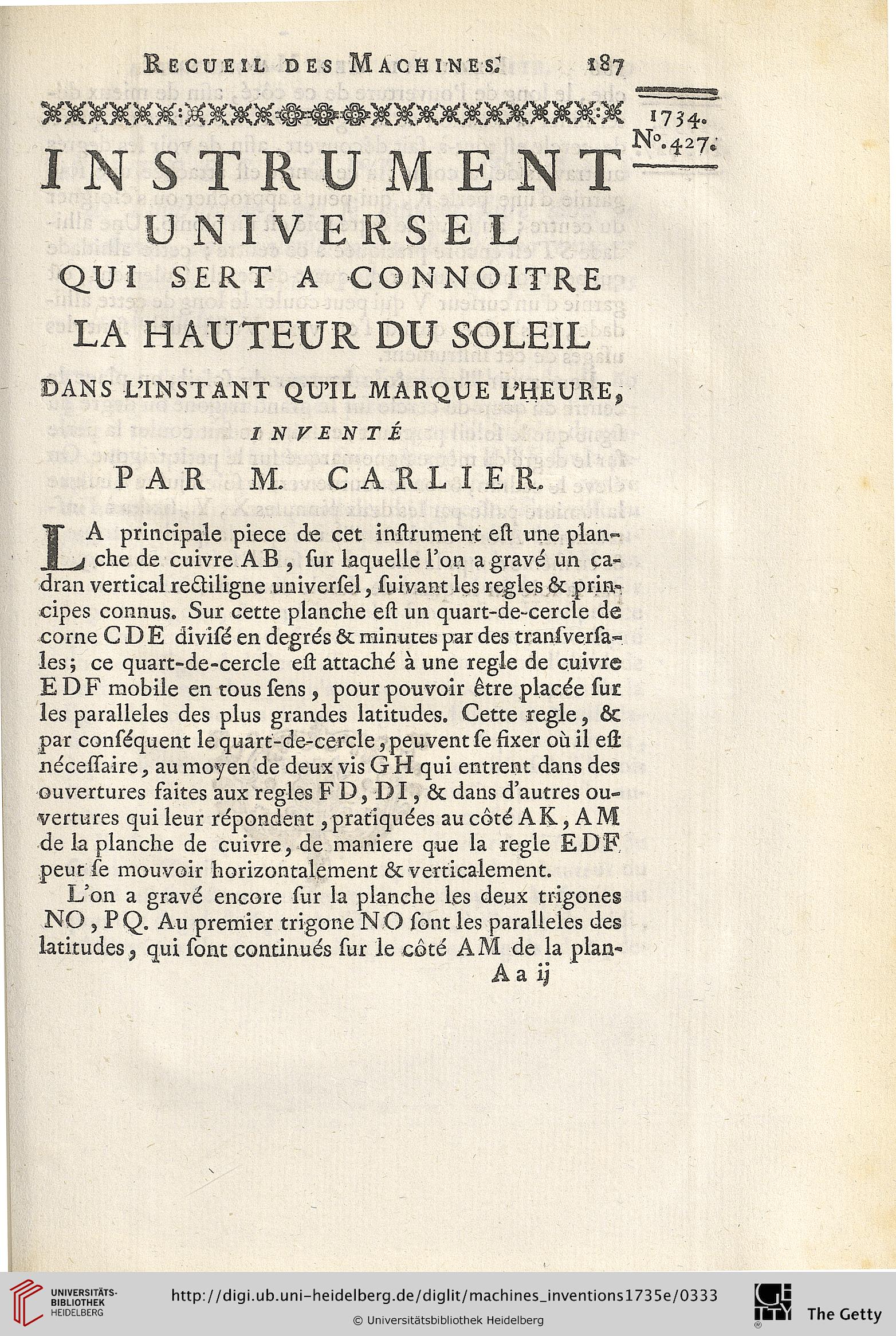

Recueil des Machines;
187
XXXXXX :XXMX^Ô'<frXXMMXX)^XXX :M 17 h*
I N STRU M E NT —
UNIVERSEL
QUI S£RT A CONNOITRE
LA HAUTEUR DU SOLEIL
DANS L’INSTANT QU’IL MARQUE L’HEURE^
/ N V E N T É
P A R M. CARLIER.
LA principale piece de cet instrument est une plan-
che de cuivre AB , sur laquellelon agravé un ca-
dran vertical redliligne universel, suivant les regles ôt prin»
cipes connus. Sur cette planche est un quart-de-cercle de
corne C D E divisé en degrés ôc minutes par des transversa-
les; ce quart-de-cercle est attaché à une regle de cuivre
EDF mobile en toussens, pour pouvoir être placée sur
les paralleles des plus grandes latitudes. Cette regle, ôc
par conséquent le quart-de-cercle, peuvent se hxer où il elî
nécessaire, aumoyen de deux vis G H qui entrent dans des
ouvertures faites aux regles FD, DI, ôc dans d’autres ou-
vertures qui leur rdpondent, pratiquées au côté A K, A M
de la planche de cuivre, de maniere que la regle EDF
peut se mouvoir horizontalement & verticalement.
L’on a gravé encore sur la pianche les deux trigones
NO , P Q. Au premier trigone N O sont ies paralieles des
laticudes, qui sont continués sur le côté AM de la plan-
A a ij
