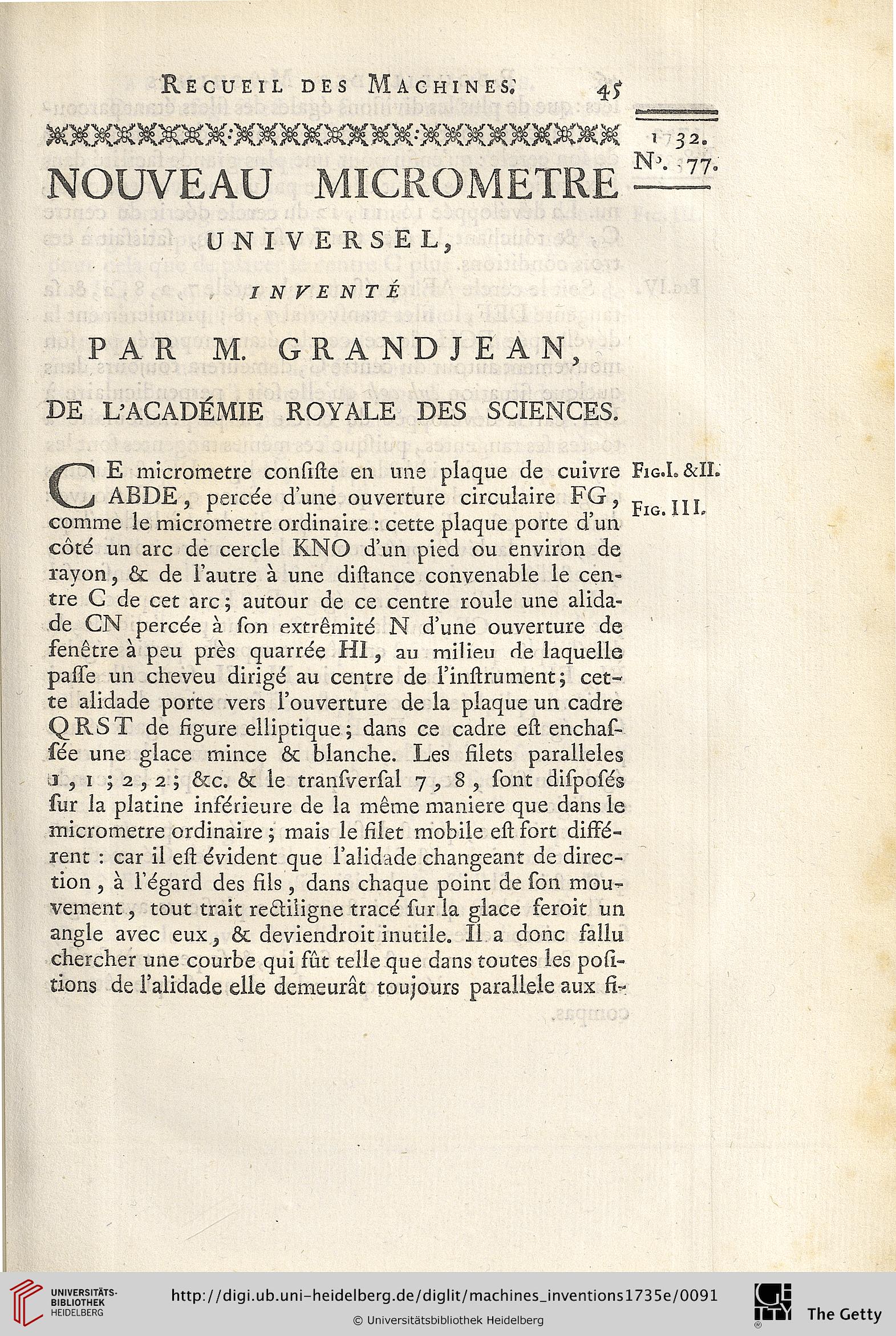

Recueil des Machines;
NOUVEAU MICROMETRE
UNIVERSEL,
I N V E N T É
PAR M. GRANDJEAN,
DE L’ACADÉMIE ROYALE DES SCIENCES.
CE micrometre consiste en une plaque de cuivre
ABDE, percée d’une ouverture circulaire FG,
comme le micrometre ordinaire : cette plaque porte d’un
côté un arc de cercie KNO d’un pied ou environ de
l'ayon, & de Fautre à une distance convenable le cen-
tre C de cet arc ; autour de ce centre roule une alida-
de CN percée à son extrêmité N d’une ouverture de
fenêtre à peu près quarrée HI, au milieu de laquelle
passe un cheveu dirigé au centre de l’instrument j cet-
te alidade porte vers i’ouverture de la plaque un cadre
QRST de figure eiliptique; dans ce cadre est enchas-
sée une gdace mince & blanche. Les filets paraüeles
i , i ; 2 y 2 ; &c. & le transversal 7,8, sont disposés
sur la platine inférieure de la même maniere que dans le
micrometre ordinaire ; mais le filet mobile est fort diffé-
rent : car il est évident que salidade changeant de direc-
tion , à ségard des fils , dans chaque point de son mou-
vement, tout trait reèliiigne tracé sur la glace feroit un
angle avec eux, ôe deviendroit inutile. II. a donc failu
chercher une courbe qui fut telle que dans toutes les posi-
tions de i’alidade elle demeurât toujours paraliele aux fi-
i 32.
N\ - 770
F1G.I.&II.
Fig. III.
