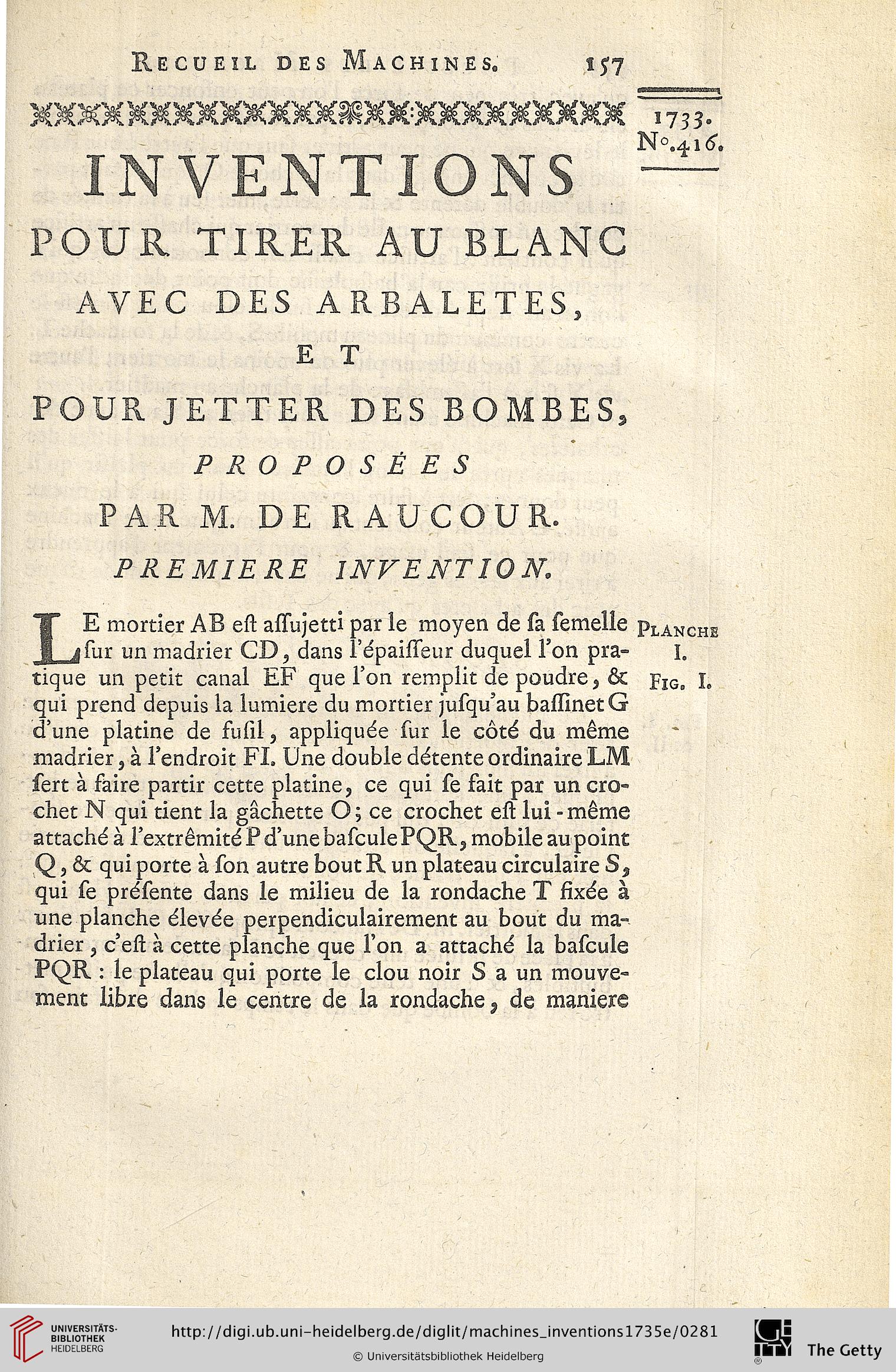

Recueïl des Machines. is7
MMXMXMMMMMMMMÜMMMMMMMMMMM
INVENTIONS .
POUR TIRER AU BLANC
AYEC DES ARBALETES,
E T
POUR JETTER DES BOMBES,
PROPOSÊES
PAR M. D E RAUCOUR.
PREMIERE INFENTION.
LE mortier AB est asTujetti par le moyen de sa semelie
sur un madrier CD, dans l’épaisTeur duquel l’on pra-
tique un petit canal EF que l’on rempiit de poudre , &
qui prend depuis la lumiere du mortier jusqu’au baslinetG
d’une platine de fusii, appliquée sur le côté du même
madrier, à Fendroit FL Une double détente ordinaire LM
sert à faire partir cette platine, ce qui se fait par un cro-
chet N qui tient la gâchette O; ce crochet est lui -même
attaché à l’extrêmité P d’une bascule PQR, mobile aupoint
Q, & qui porte à son autre bout R un plateau circulaire S,
qui se présente dans le milieu de la rondache T fixée à
une planche élevée perpendiculairement au bout du ma°
drier , c’est à cette planche que l’on a attaché la bascule
PQR : le plateau qui porte le clou noir S a un mouve-
ment libre dans le centre de la rondache, de maniere
1733-
N°,q,l 6,
Planche
I.
Fig= L
