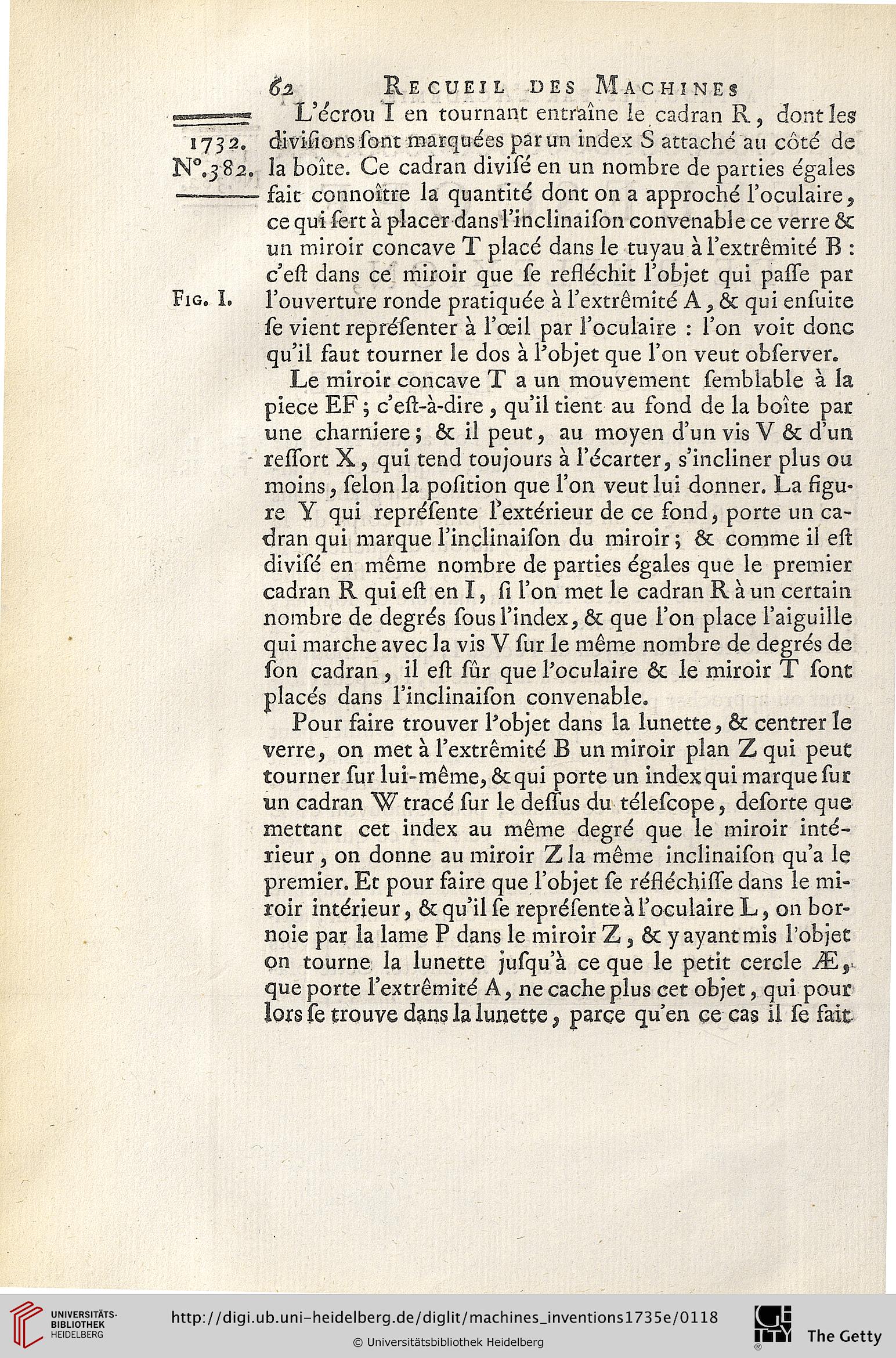

$2 R E C U E I L D E $ MaCHINES
L’ecrou I en tournant entraîne le cadran R, dontles
1732. divisionssont marquées parun index S attaché au côté de
N°.382. la boîte. Ce cadran divisé en un nombre de parties égales
—-fait connoître la quantité dont on a approché l’oculaire,
ce qui fert à placer dansrinclinaison convenable ce verre ôc
un miroir concave T placé dans le tuyau ài’extrêmité B :
c’est dans ce miroir que se resséchit l’objet qui pasfe par
Fig. I, l’ouverture ronde pratiquée à l’extrêmité A, & qui ensuite
se vient représenter à l’œil par l’oculaire : l’on voit donc
qu’il faut tourner le dos à sobjet que l’on veut observer.
Le miroir concave T a un mouvement sembiable à la
piece EF ; c’est-à-dire , qu’il tient au fond de la boîte par
une charniere; ôc il peut, au moyen d’unvisV ôc d’un
ressort X, qui tend toujours à i’écarter, s’incliner plus ou
moins, selon la position que l’on veutlui donner. La figu-
re Y qui reprdsente l’extérieur de ce fond, porte un ca-
dran qui marque l’inclinaison du miroir ; Ôc comme il est
divisé en même nombre de parties égales que le premier
cadran R qui est en I, si l’on met le cadran R à un certain
nombre de degrés sousl’index, ôc que l’on place i’aiguille
qui marche avec la vis V sur le même nombre de degrés de
son cadran , il est sûr que s oculaire ôc le miroir T sont
placés dans l’inclinaison convenable.
Pour faire trouver Pobjet dans la lunette, Ôc centrerle
verre, on met à l’extrêmité B un miroir plan Z qui peut
tourner sur lui-même, Ôcqui porte un indexqui marquesur
un cadran W tracé sur le dessus du télescope, desorte que
mettant cet index au même degré que ie miroir inté-
rieur, on donne au miroir Zla même inclinaison qu’a le
premier. Et pour faire que l’objet se résséchisse dans le mi-
roir intérieur, ôc qu’il se représente à l’oculaire L, on bor-
noie par la lame P dans le miroir Z , Ôc yayantmis l’objet
on tourne la lunette jusqu’à ce que le petit cercle Æ,
que porte l’extrêmité A, ne cache plus cet objet, qui pour
lorsse trouve dans la lunette, parçe qu’en çe cas il se fait
