ÀPPROUVÉES P AR L 5A C A D É M ï E,
I?
1732.

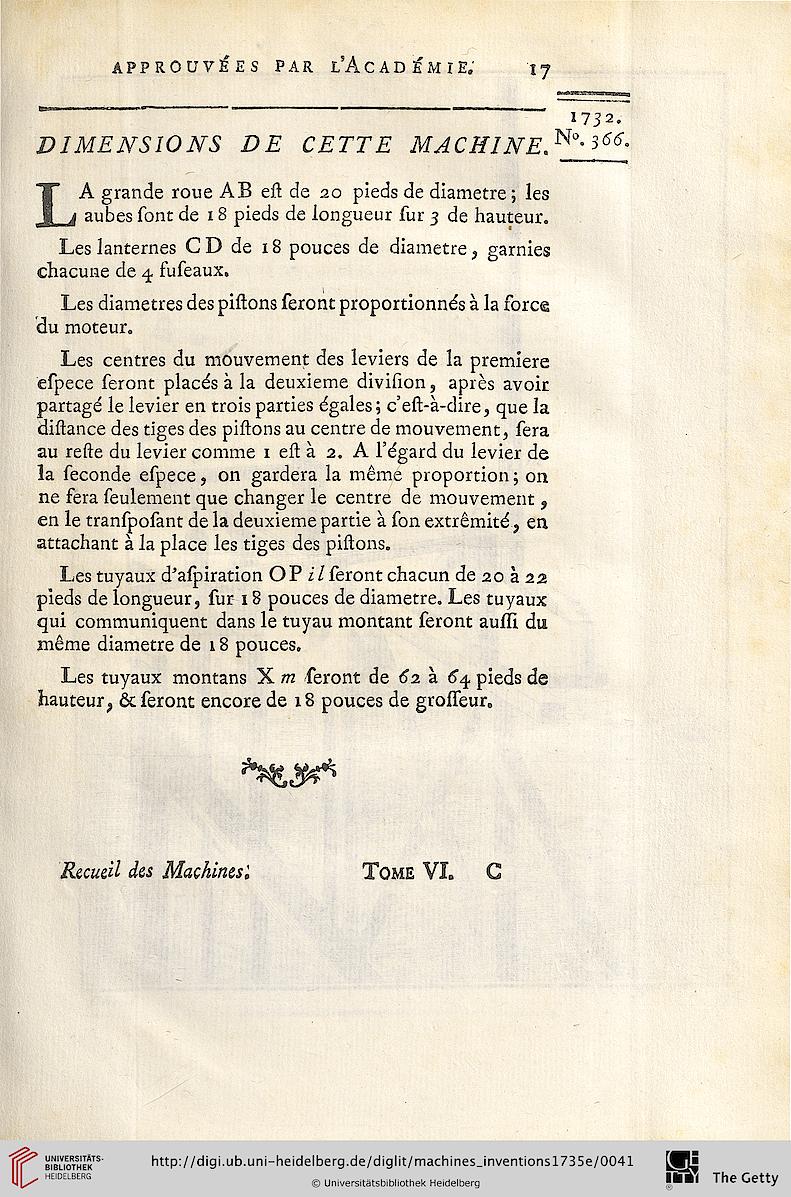

DIMENSIONS DE CETTE MACHINE. N°~ 'i 66-
LA grande roue AB efl de 20 pieds de diametre; les
aubes sont de 18 pieds de longueur sur 3 de hauteur.
Les lanternes C D de 18 pouces de diametre, garnies
chacune de 4 fuseaux.
Les diametres des pistons seront proportionnés à la sorce
du moteur.
Les centres du mouvement des leviers de la premiere
espece seront placés à la deuxieme division, après avoir
partagé le levier en trois parties ëgales; c’est-à-dire, que la
distance des tiges des pistons au centre de mouvement, sera
au reste du levier comme 1 est à 2. A l’ëgard du levier de
la seconde espece, on gardera la même proportion ; on
ne fera seulement que changer le centre de mouvement ,
en le transposant de la deuxieme partie à son extrêmité, en
attachant à la place les tiges des pistons.
Les tuyaux d'aspiration OP il seront chacun de 20 à 22
pieds de longueur, sur 18 pouces de diametre. Les tuyaux
qui communiquent dans le tuvau montant seront aussi du
même diametre de 18 pouces.
Les tuyaux montans X m seront de 62 à 64 pieds d@
hauteur, ôc seront encore de 18 pouces de grosteurs
Rccucil des Machines*
Tôme VL C
