GRAMMAIRE DES ARTS DU DESSIN.
557
angles supérieurs des ouvertures gothiques, elles sont là pour remplir
l’office d’un support avancé, d’un corbeau, qui, en diminuant la portée du
linteau, le soulage et en prévient la rupture.
En résumé, quatre minces piliers reliés ensemble par six arcs, dont
deux se croisent en diagonale et les quatre autres sont parallèles deux à
deux ;
Ces six arcs, ou cintres permanents, constituant la carcasse d’une
voûte dont il ne reste plus qu’à couvrir les triangles par un remplissage
de maçonnerie très-légère ;
Quatre arcs-boutants pour contre-buter la voûte ; quatre contre-forts
pour recevoir ces arcs-boutants ; et ce mécanisme répété autant de fois
que l’exige la grandeur de l’édifice ;
La solidité par l’équilibre substituée ainsi à la stabilité de l’entable-
ment grec;
L’ogive employée systématiquement pour tous les arcs, grands ou

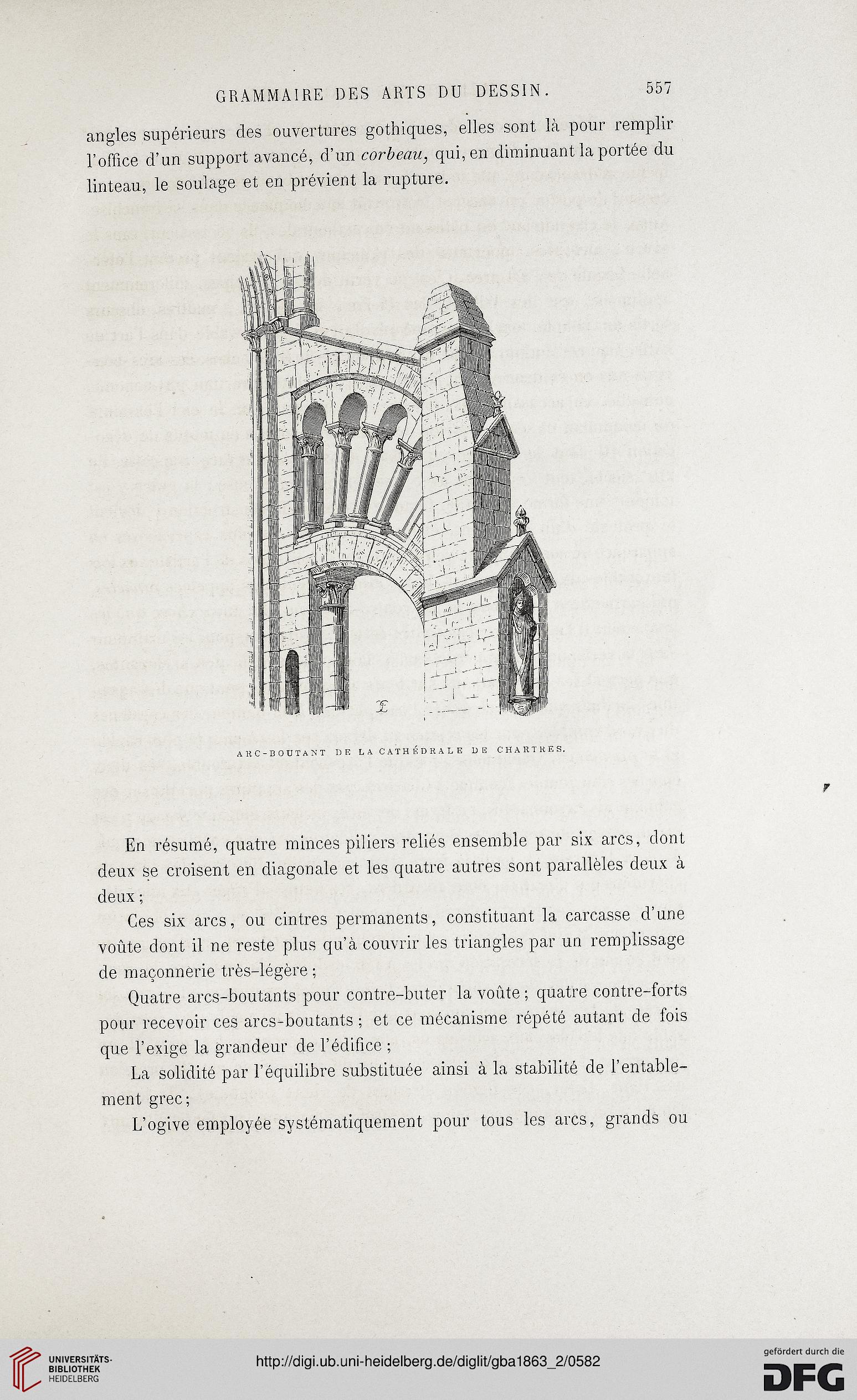

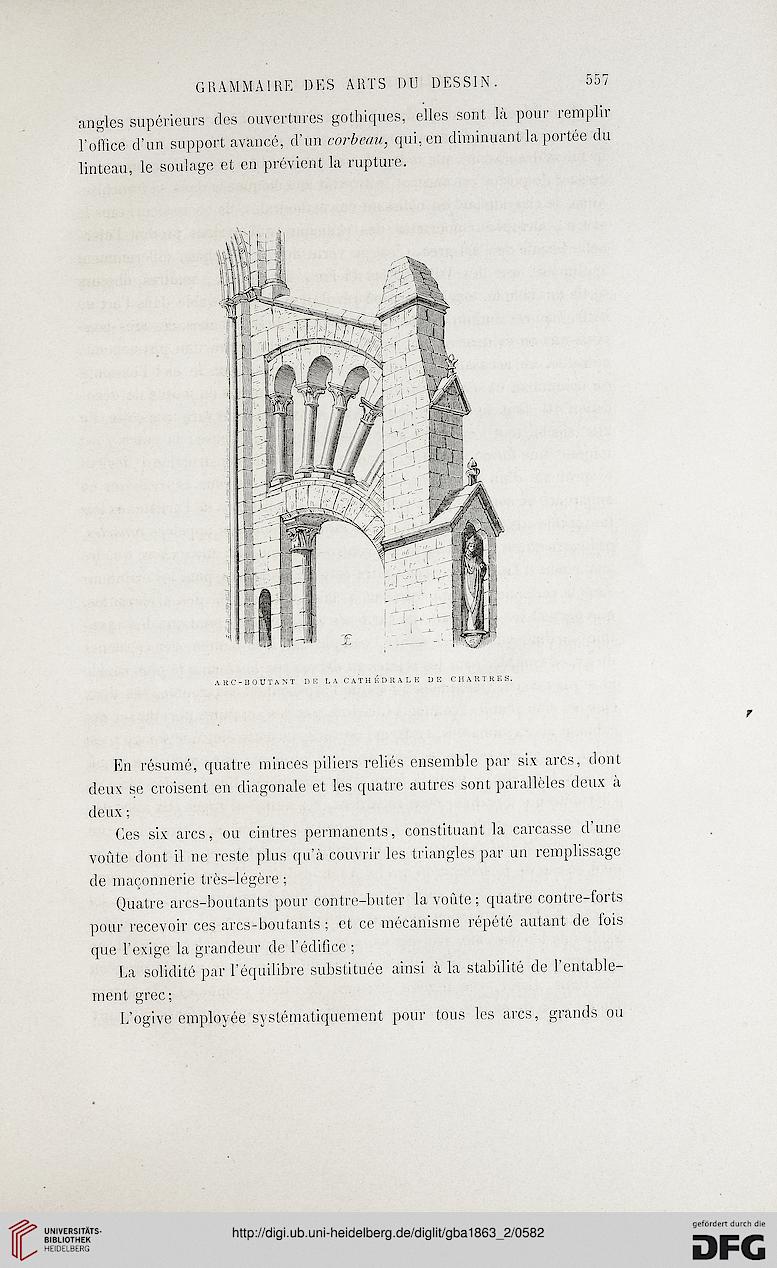

ARC-BOUTANT DE LA CATHÉDRALE DE CHARTRES.
