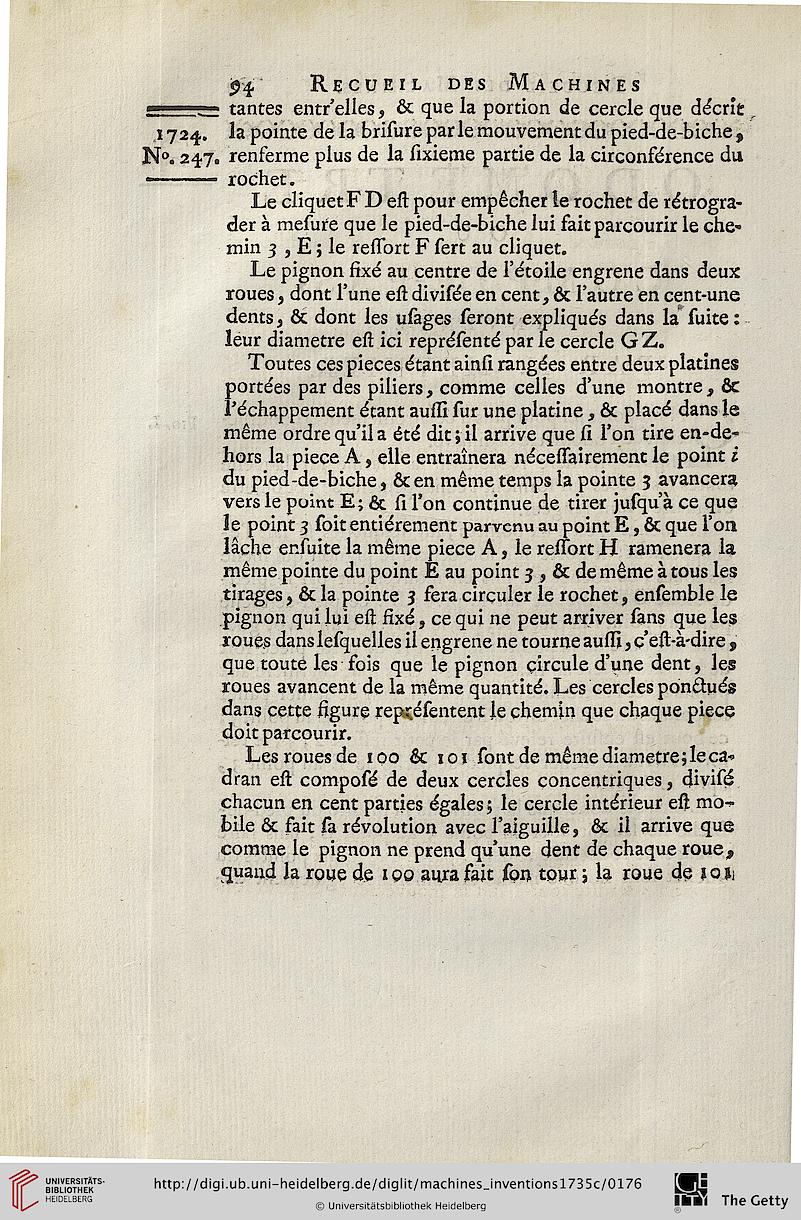

£4 Recueil des Machines
: tantes entr'elles , ôc que la portion de cercle que décrit
1724. la pointe de la brisure parle mouvement du pied-de-biche ,
N°. 247. renferme plus de la sixieme partie de la circonférence du
— rochet.
Le cliquetF D est pour empêcher le rochet de rétrogra-
der à mesure que le pied-de-biche lui fait parcourir le che-
min 3 , E ; le ressort F sert au cliquet.
Le pignon fixé au centre de l’étoile engrene dans deux
roues, dont l’une est divisée en cent, ôc l’autre en cent-une
dents, ôc dont les usages seront expliqués dans la suite :
leur diametre est ici représenté par le cercle G Z.
Toutes ces pieces étant ainss rangées entre deux platines
portées par des piiiers, comme celles d’une montre , ôc
l'échappement étant aussi sur une platine, ôc placé dans le
même ordrequ’ila été dit ; il arrive que si l’on tire en-de-
hors la piece A, elle entraînera nécessairement le point i
du pied-de-biche, ôcen même temps la pointe 3 avancera
vers ie puint E; ôc ss l’on continue de tirer jusqu’à ce que
le point 3 soit entiérement parvenu au point E, ôc que l’on
lâche ensuite la même piece A, le reisort H ramenera la
même pointe du point È au point 3 , ôc demême à tous les
tirages, ôc la pointe 3 fera cirçuler le rochet, ensemble le
pignon qui lui est fixé, ce qui ne peut arriver sans que les
roues dans lesquelles il engrene ne tourne aussi, c’est-à-dire ,
que toute les fois que le pignon çircule d’une dent, les
roues avancent de la même quantité. Les cercles pon&uds
dans cette ssgure représentent le chemin que chaque piece
doit parcourir.
Lesrouesde 100 ôc ioî sont de mêmediametre;leca*
dran est composé de deux cercles concentriques, divisé
chacun en cent parties égales ; le cercle intérieur est mo-
biie ôc fait sa révolution avec l’aiguille, ôc il arrive que
comme le pignon ne prend qu’une dent de chaque roue 9
quand ia roue de iqo aurafait son tour ; la roue de joii
