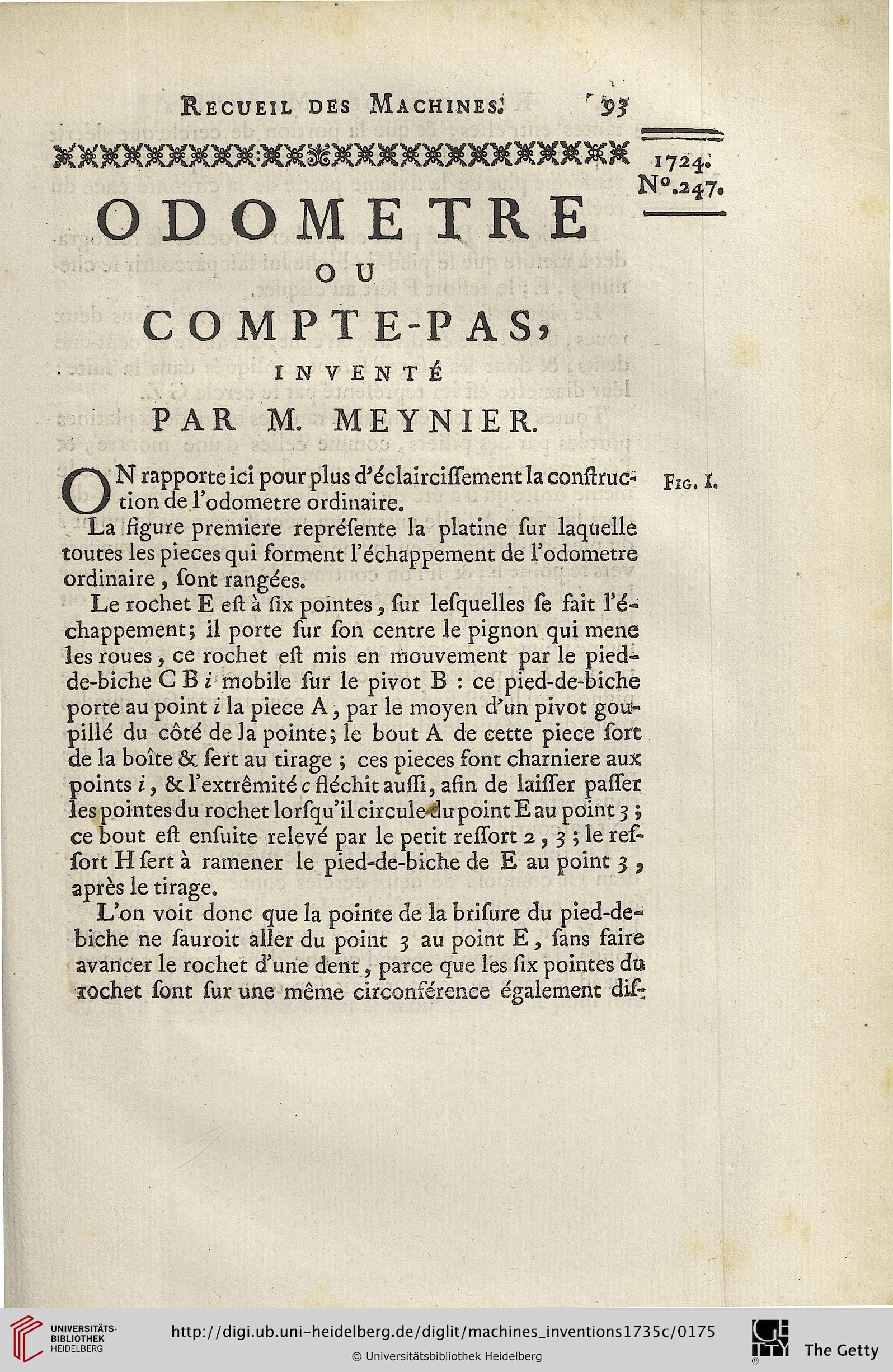

Recueil des MachinesJ
r !Pî
O DOME TRE
o u
COMPTE-PAS?
inventé
PAR M. MEYNIER.
ON rapporteici pour plus d'éclaircisTementla conslruc-
tion de rodometre ordinaire.
La fîgure premiere représente la platine sur laquelle
toutes les pieces qui sorment l’échappement de i’odometre
ordinaire, sont rangées.
Le rochet E est à six pointes , sur lesquelles se fait l’é-
chappement; ii porte sur son centre ie pignon qui mene
les roues, ce rochet est mis en mouvement par le pied-
de-biche C B i mobiie sur le pivot B : ce pied-de-biche
porte au point i la piece A, par le moyen d'un pivot gou-
piilé du côté de Ja pointe; le bout A de cette piece sort
de la boîte ôc sert au tirage ; ces pieces font charniere aux
points i 9 &rextrêmitécsséchitausTi, afin de laiJler passer
les pointes du rochet lorsqu’il circule-du point E au point 3 ;
ce bout est ensuite relevé par le petit refîort 2,3 ; le ref»
sort H sert à ramener ie pied-de-biche de E au point 3 ,
après ie tirage.
L’on voit donc que la pointe de la brisure du pied-de»
biche ne sauroit aller du point 3 au point E, sans faire
avancer le rochet d’une dent, parce que ies six pointes du
ïochet sont sur une même circonférence égaiement dLC^
1724;
N°.2^7,
Fig. ï.
