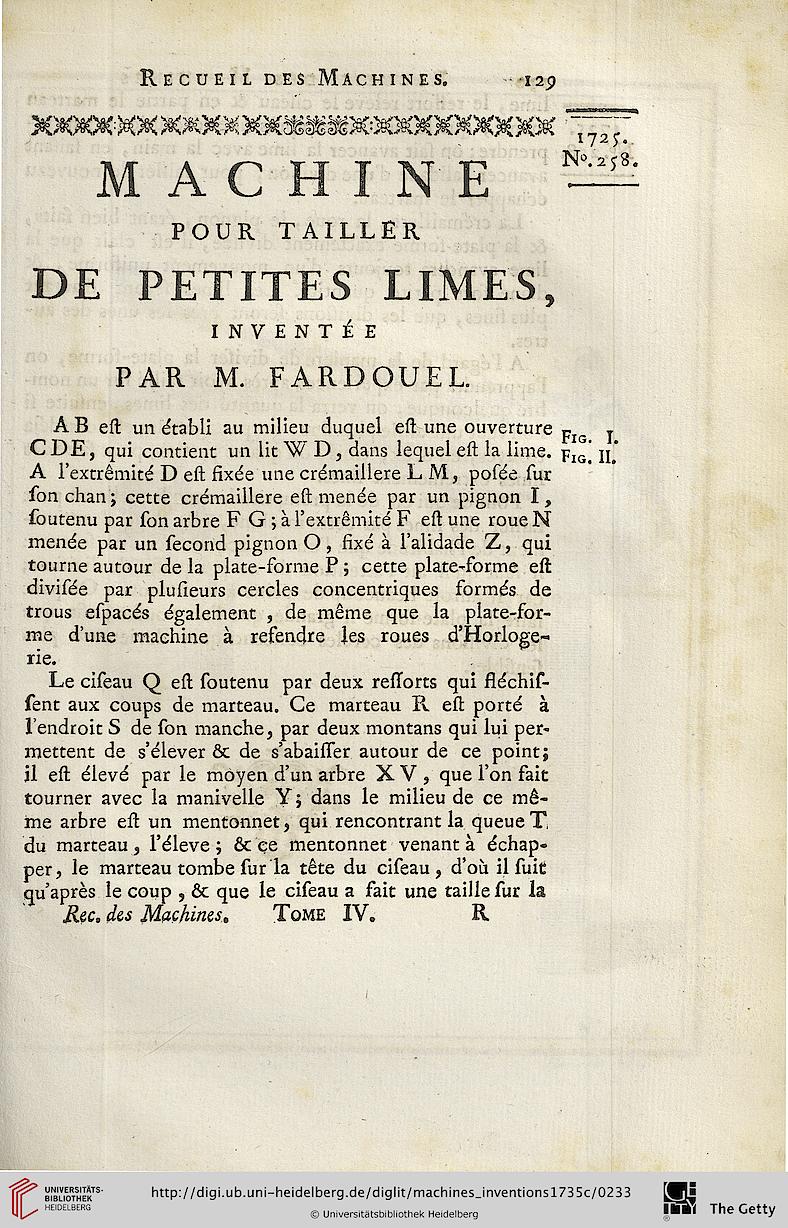

Recueil des Machines,

M A C H I N E —

POUR TAILLER

DE PETITES LIMES,

INVENTÉE

PAR M. FARDOUEL.

AB est un établi au milieu duquel est une ouverture pIG j
CDE, qui contient un lit W D, dans lequel est la lime. pI(/ jj’
A l’extrêmité D est fixée une crémaillere L M, posée sur
sonchan ; cette crémaillere est menée par un pignon I,
soutenu par son arbre F G ; à l’extrêmité F est une roue N
menée par un second pignon O, fixé à l’alidade Z, qui
tourne autour de la plate-forme P ; cette plate-forme est
divisée par plusieurs cercles concentriques formés de
trous espacés également , de même que la plate-for-
me d’une machine à refendre les roues d’Horloge-
rie.

Le ciseau Q est soutenu par deux reiïorts qui sséchis-
sent aux coups de marteau. Ce marteau R est porté à
l’endroit S de son manche, par deux montans qui lui per-
mettent de s’élever ôc de s’abaifîer autour de ce point;
jl est élevé par le moyen d’un arbre XV, que l’on fait
tourner avec la manivelle Y ; dans le milieu de ce mê-
me arbre est un mentonnet, qui rencontrant la queue T,
du marteau, l’éleve ; Ôc ee mentonnet venant à échap-
per, le marteau tombe sur la tête du ciseau, d’où il suit
qu’après le coup , ôc que le ciseau a fait une taille sur la
Rec, des Machines, Tome IV. R
