Jahrbuch für Photographie und Reproduktionstechnik (27.1913)

Kameras. — Photogr. Automaten. — Momentverschliisse usw.

Balges in dem festen Gehäuse nach vorn umklappbar an-
geordnet ist, so daß das Ende des Balges beim Ausziehen

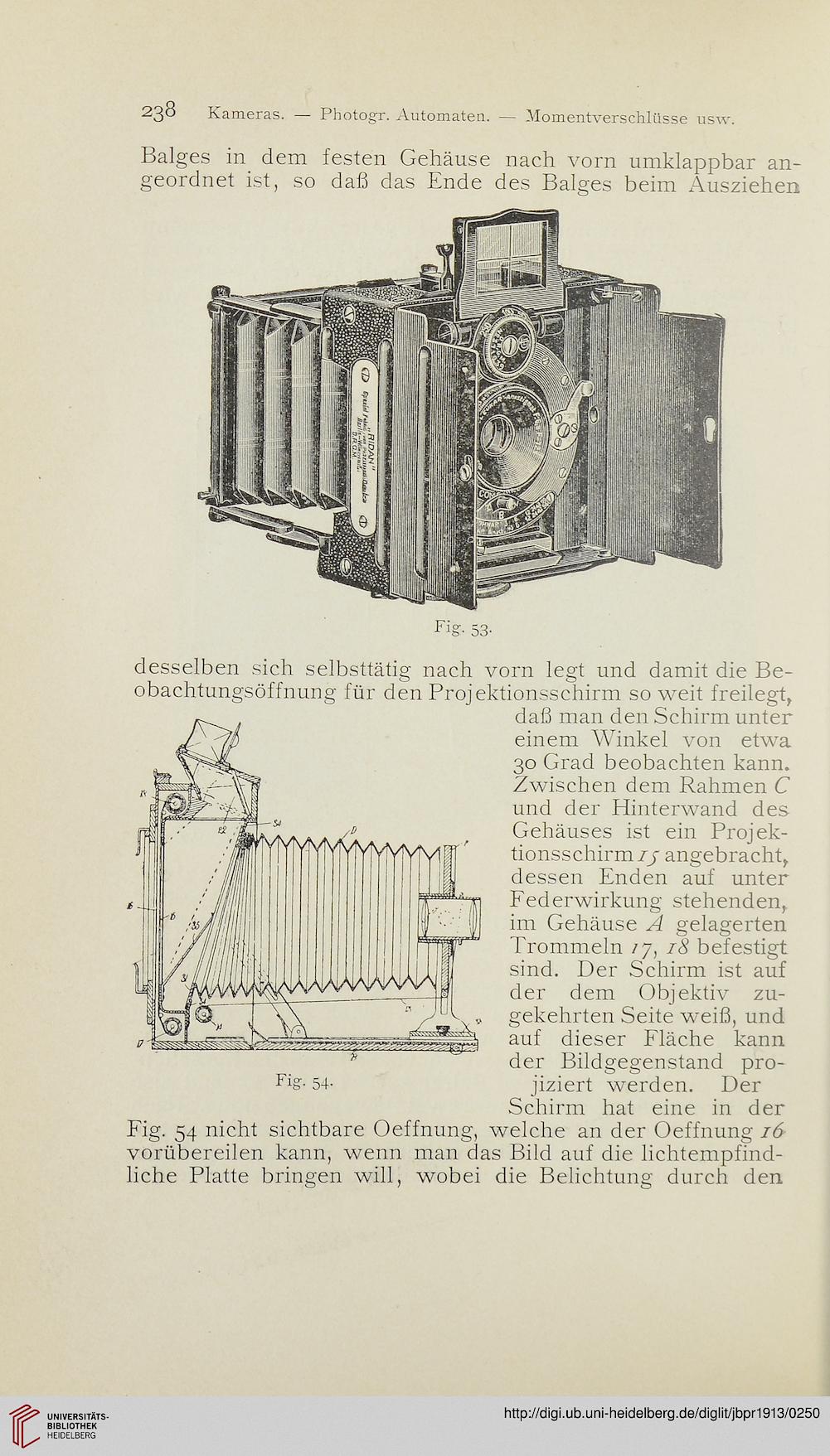

Fig- 53-


desselben sich selbsttätig nach vorn legt und damit die Be-
obachtungsöffnung für den Projektionsschirm so weit freilegt,
daß man den Schirm unter
einem Winkel von etwa
30 Grad beobachten kann.
Zwischen dem Rahmen C
und der Hinterwand des
Gehäuses ist ein Projek-
tionsschirmzy angebracht,
dessen Enden auf unter
Federwirkung stehenden,
im Gehäuse A gelagerten
Trommeln 77, 18 befestigt
sind. Der Schirm ist auf
der dem Objektiv zu-
gekehrten Seite weiß, und
auf dieser Fläche kann
der Bildgegenstand pro-
jiziert werden. Der
Schirm hat eine in der
Fig. 54 nicht sichtbare Oeffnung, welche an der Oeffnung 16
vorübereilen kann, wenn man das Bild auf die lichtempfind-
liche Platte bringen will, wobei die Belichtung durch den
