1742.
N°.4;i.
142 Recueil des Machines

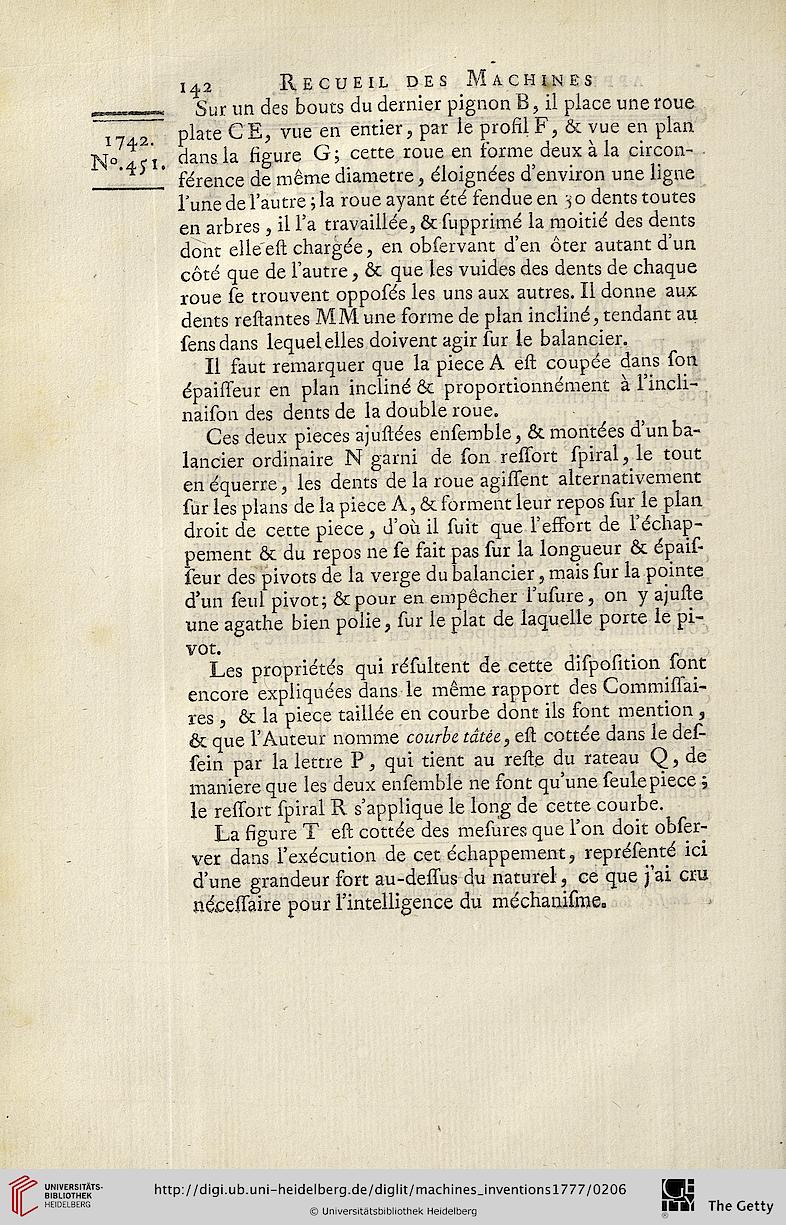

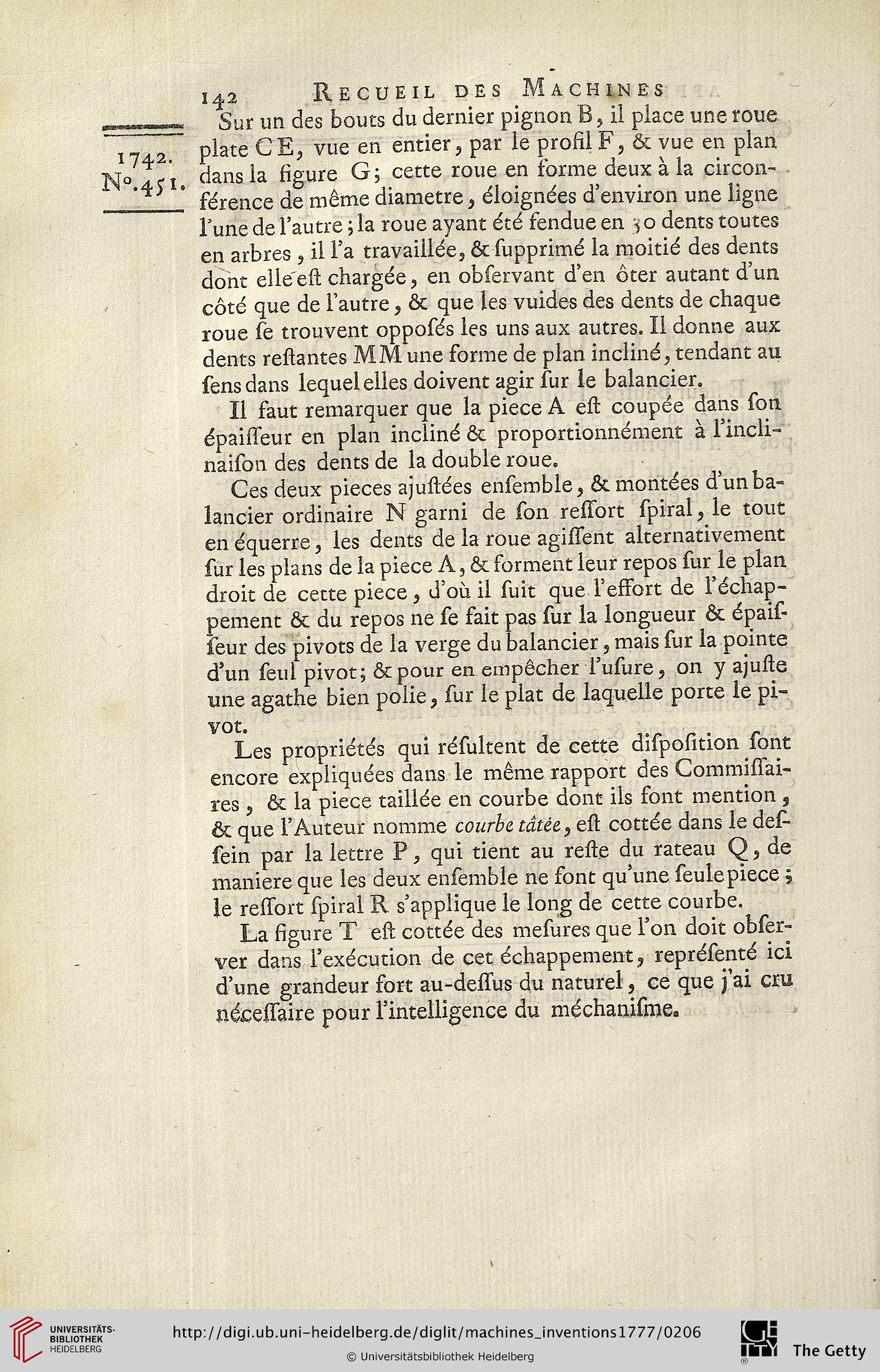

Sur un des bouts du dernier pignon B, ii place une roue
plate CE, vue en entier, par le profii F5 & vue en pian
dansia figure G; cette roue en forme deux à la circon-
férence de même diametre, éloignées d’environ une Ügne
Fune de l’autre ; la roue ayant été fendue en o dents toutes
en arbres , il i’a travaiiiée3 & supprimé la moitié des dents
dont elle est chargée, en observant d’en ôter autant d’un
côté que de l’autre, ôt que les vuides des dents de chaque
roue se trouvent opposés ies uns aux autres. li donne aux
dents resiantes MMune forme de plan incliné, tendant au
sensdans lequelelles doivent agir sur le balancier.
li faut remarquer que la piece A est coupée dans son
épaisseur en plan inciiné & proportionnément à l’incli-
naison des dents de la doubie roue.
Ces deux pieces ajustées ensembie, &montées d’unba-
lancier ordinaire N garni de son resïort spiral, le tout
en équerre, les dents de ia roue agisfent aiternativement
sur les plans de ia piece A, &forment ieur repos sur le plan
droit de cette piece, d’où il suit que l’effort de i’échap-
pement ôc du repos ne se fait pas sur la longueur & épais-
seur des pivots de ia verge du balancier, mais sur la pointe
d’un seui pivot; &pour en empêcher i’usure, on y ajuste
une agathe bien poiie, sur le plat de laquelle porte le pi-
vot.
Les propriétés qui résultent de cette disposition sont
encore expKquées dans le même rapport des Commissai-
res , & la piece taiüée en courbe dont ils font mention ,
& que l’Auteur nomme courbe tâtée, est cottée dans le des-
sein par la lettre P, qui tient au resse du rateau Q, de
maniere que les deux ensemble ne font qu’une seulepiece ;
le ressort spiral R s’appiique le long de cette courbe.
La figure T est cottée des mesures que l’on doit obser-
ver dans i’exécution de cet échappement , représenté ici
d’une grandeur fort au-dessus du naturel, ce que j’ai cru
ndcessaire pour l’intelligence du méchanisme»
