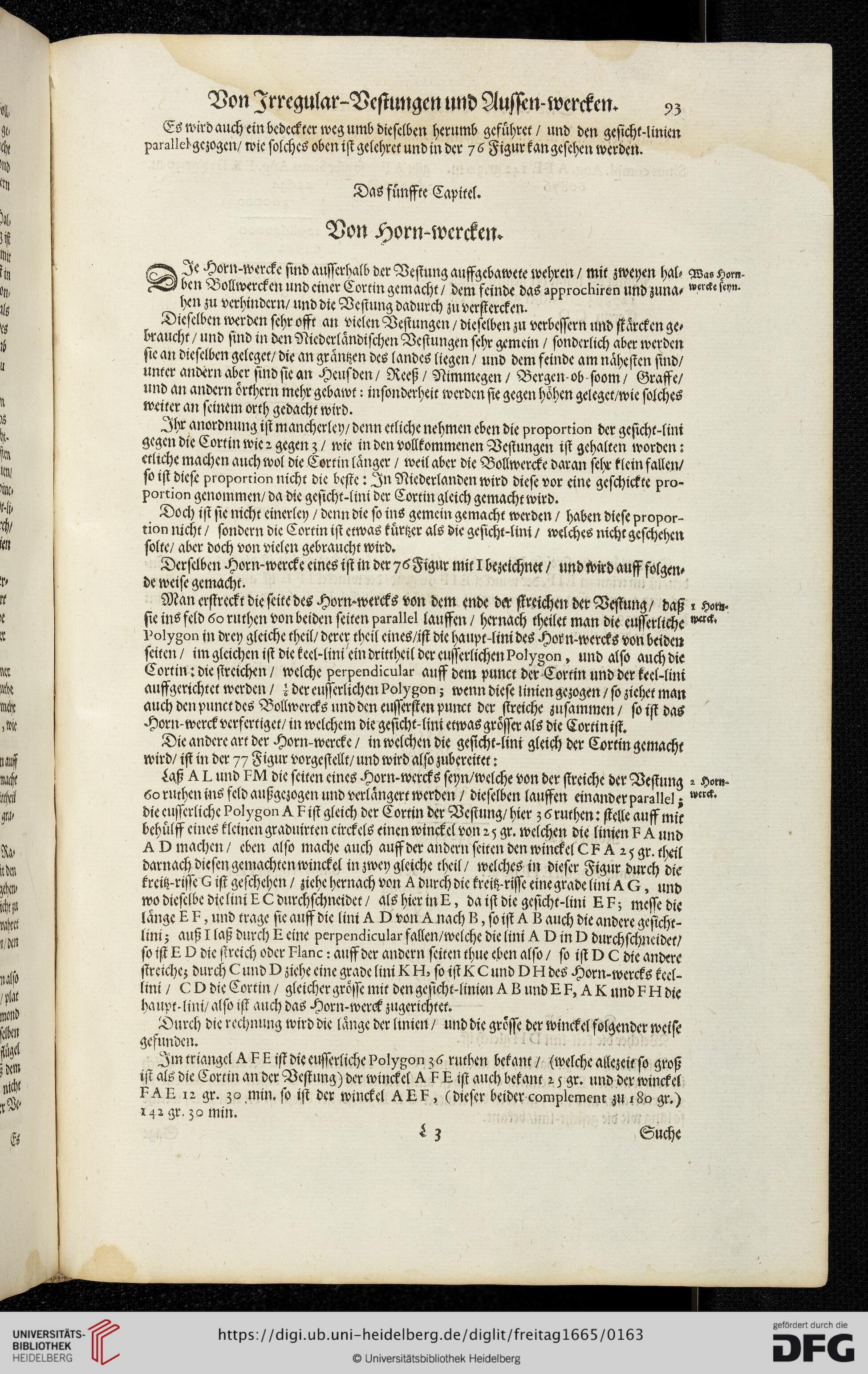

Von Irregular-Vestungen und Ziujftn-wercken. ?z
Es wird auch ein bedeckter weg umb dieselben herumb gefähm/ und den gesicht-lmien
pLrLÜel gezogen/wie solches oben ist gelchret und in der 76 Figur kan gesehen werden.
Das fünffte Capitel.
Von Horn-wercken.
Je Horn-wercke sind ausserhalb der Vestung auffgcbawete wehren / mit zweyen Hal- Wa- H-m-
ben Bollwercken und einer Coreln gemacht / dem feinde das spprockiren und zuna- l-yn.
hen zu verhindern/ und die Vestung dadurch zu verstercken-
Dieselben werden sehr offt an vielen Vestungen / dieselben zu verbessern und starcken ge-
braucht / und sind in den Niederländischen Vestungen sehr gemein / sonderlich aber werden
sie an dieselben gelegek/ die an grämen des landeö liegen / und dem feinde am nähesten sind/
unter andern aber sind sie an Heusden/ Reeß / Nimmegen / Bergen ob soom/ Grasse/
und an andern örthern mehr gebawk: insonderheit werden sie gegen höhen geleget/wie solches
weiter an seinem orth gedacht wird.
Ihr anordnung ist mancherlei)/ denn etliche nehmen eben die Proportion der gesicht-lini
gegen die Cortin wie r gegen; / wie in den vollkommenen Vestungen ist gehalten worden:
etliche machen auch wol die Cortin langer / weil aber die Bollwercke daran sehr klein fallen/
so ist diese Proportion nicht die beste: In Niederlanden wird diese vor eine geschickte Pro-
portion genommen/ da die gesicht-lini der Cortin gleich gemacht wird.
Doch ist sie nicht einerley / denn die so ins gemein gemacht werden / haben diese Propor-
tion nicht / sondern die Cortin ist etwas kürtzer als die gesicht-lini / welches nicht geschehen
solte/ aber doch von vielen gebraucht wird.
Derselben Horn-wercke eines ist in der 76 Figur mit 1 bezeichn« / und Ard aufs folgen-
de weise gemacht.
Man erstreckt die feite des Horn-wercks von dem ende der streichen der Vestung/ daß - H-w.
sie ins feld 60 ruthen von beiden feiten parallel lauffen/ hernach cheilet man die eusserliche
i'oi^on in drei) gleiche theil/ derer thcil eines/ist die haupk-lini des Hör n-wercks von beiden
feiten/ im gleichen ist die keel-lini ein drittheil der eusserlichenpol^Aon, und also auch die
Cortin: die streichen / welche perpenöicular auff dem punce der Cortin und der keel-lini
auffgerichttt werden / ; der eusserlichen Lol^on; wenn diese linien gezogen / so ziehet man
auch den puncedes Bollwercks undden eussersten pumk der streiche zusammen/ so ist das
Horn-werck verfertiget/ in welchem die gesicht-lini etwas grösser als die Cortinist.
Die andere art der Horn-wercke / in welchen die gesicht-lini gleich der Cortin gemacht
wird/ ist in der 77 Figur vorgestellt/ und wird also zubereitet:
Laß I- und klVi die feiten eines Horn-wercks seyn/welche von der streiche der Vestung - H-m-
60 ruchen ins selb außgezogen und verlängert werden / dieselben lauffen einander parallel;
die eusserliche?ol^on /VLjst gleich der Cortin der Vestung/ hier; 6 ruthen: stelle auffmie
behülff eines kleinen graduirten circkcls einenwinckei von 2.; gr. welchen die linien k und
I) machen / eben also mache auch auffder andern feiten den winckel L k /i. r; gr. theil
darnach diesen gemachtenwinckel in zwey gleiche theil/ welches in dieser Figur durch die
kreitz-risse 6 ist geschehen / ziehe hernach von /i durch die kreitz-risse eine grade lini ä. O, und
wo dieselbe die lini L C durchschneidek/ als hier in L, da ist die gesicht-lini L L; messe die
länge L k, und trage sie auff die lini I) von nach L, so ist L auch die andere gesicht-
lini ; auß I laß durch L eine perpenclicular fallen/welche die lini /V vinv durchschneidet/
so ist L l) die streich oder klanc: auffder andern feiten thue eben also / so ist I) L die andere
streiche» durch C und v ziehe eine grade lini X l^-so ist X L und v l-l des Horn-wercks keel-
lini / o O die Cortin / gleicher grosse mit den gesicht-linie-n L und Lk, x und k l^ die
haupk-lini/also ist auch das Horn-werck zugcrichtek.
Durch die rechnung wird die länge der linien / und die grosse der winckel folgender weife
gefunden.
Im triangcl^-k List die eusserliche pol^on; s rmben bekam/ (welche allezeit so groß
ist als die Cortin an der Vestung) der winckel LL. ist auch bekam 2 z gr. und der winckel
LL 12 gr. ;o mm.so ist der winckel , (dieser beidercomplemem zu 180 gr.)
i42gr. zomin. ,
