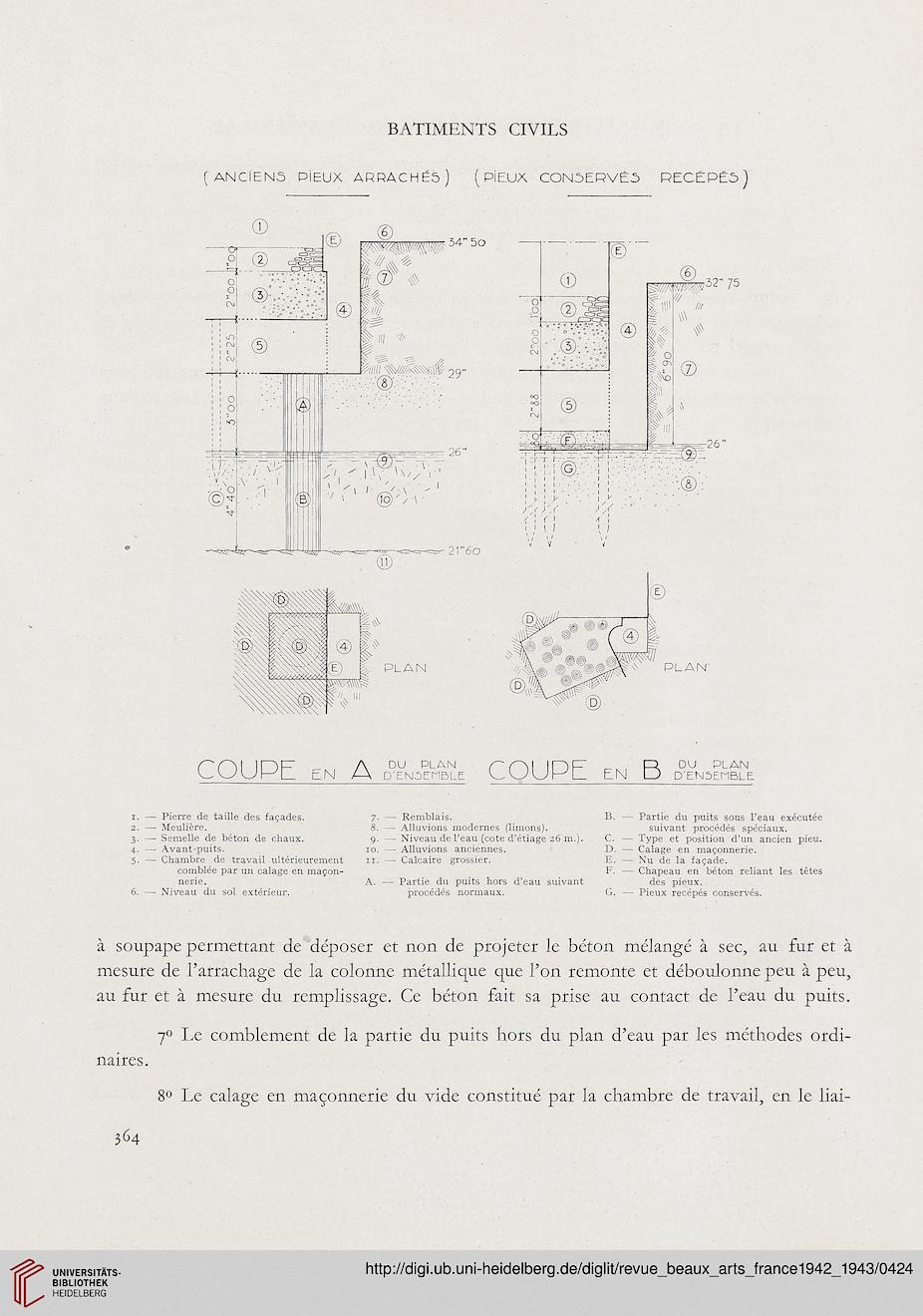

BATIMENTS CIVILS

Ç ANCIENS PIEUX ARRACHÉS) ( PIEUX CONSERVÉS RECÉPÊS)


COUPE E N A dUnôEtBLE

COUPE EN B dUAUEE

1. — Pierre de taille des façades.
2. — Meulière.
3. — Semelle de béton de chaux.
4. — Avant-puits.
5. — Chambre de travail ultérieurement
comblée par un calage en maçon-
nerie.
6. — Niveau du sol extérieur.

7. — Remblais.
8. — Alluvions modernes (limons).
9. — Niveau de l’eau (cote d’étiage 26 m.).
10. — Alluvions anciennes.
11. — Calcaire grossier.

A. — Partie du puits hors d’eau suivant
procédés normaux.

B. — Partie du puits sous l’eau exécutée
suivant procédés spéciaux.
C. — Type et position d’un ancien pieu.
D. — Calage en maçonnerie.
E. — Nu de la façade.
F. — Chapeau en béton reliant les têtes
des pieux.
G. — Pieux recépés conservés.

à soupape permettant de déposer et non de projeter le béton mélangé à sec, au fur et à
mesure de l’arrachage de la colonne métallique que l’on remonte et déboulonne peu à peu,
au fur et à mesure du remplissage. Ce béton fait sa prise au contact de l’eau du puits.
70 Le comblement de la partie du puits hors du plan d’eau par les méthodes ordi-
naires.
8° Le calage en maçonnerie du vide constitué par la chambre de travail, en le liai-
