i6

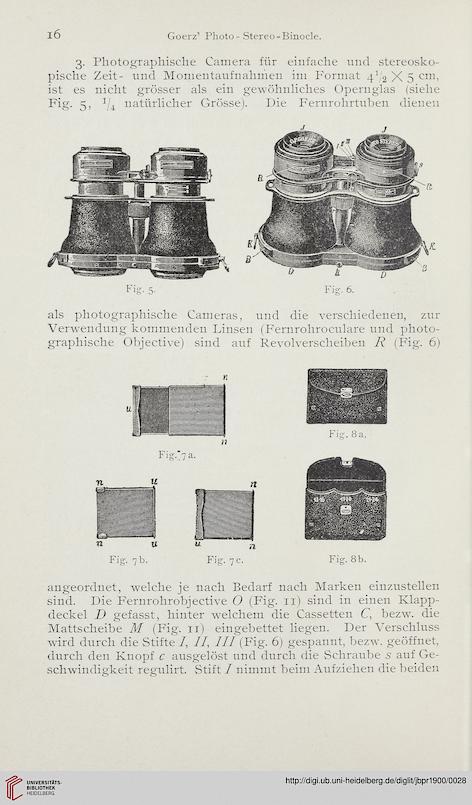

Goerz’ Photo - Stereo -Binocle.
3. Photographische Camera für einfache und stereosko-
pische Zeit- und Momentaufnahmen im Format 41/2 X 5 cm>
ist es nicht grösser als ein gewöhnliches Opernglas (siehe
Fig. 5, J/4 natürlicher Grösse). Die Fernrohrtuben dienen
als photographische Cameras, und die verschiedenen, zur
Verwendung kommenden Linsen (Fernrohroculare und photo-
graphische Objective) sind auf Revolverscheiben R (Fig. 6)
ft
n
Fig-ja.
Fig. 7 b. Fig. 7 c.
Fig. 8 a.
Fig. 8b.
angeordnet, welche je nach Bedarf nach Marken einzustellen
sind. Die Fernrohrobjective O (Fig. 11) sind in einen Klapp-
deckel D gefasst, hinter welchem die Cassetten C, bezw. die
Mattscheibe M (Fig. 11) eingebettet liegen. Der Verschluss
wird durch die Stifte /, II, III (Fig. 6) gespannt, bezw. geöffnet,
durch den Knopf c ausgelöst und durch die Schraube s auf Ge-
schwindigkeit regulirt. Stift I nimmt beim Aufziehen die beiden
