i8

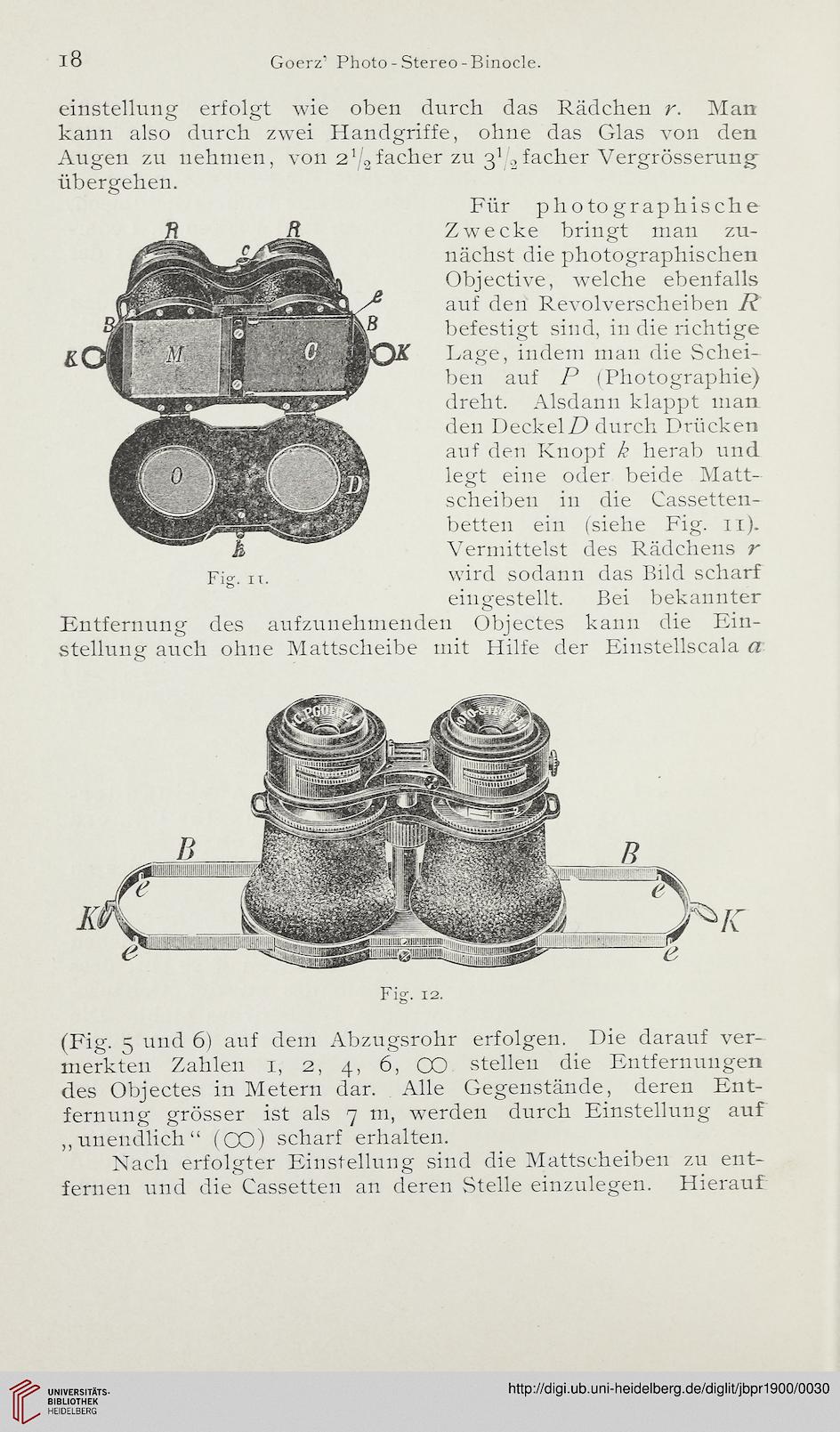

Goerz’ Photo - Stereo-Binocle.
einstellung erfolgt wie oben durch das Rädchen r. Man
kann also durch zwei Handgriffe, ohne das Glas von den
Augen zu nehmen, von 2’/2facher zu 31 .,facher Vergrösserung
übergehen.
Für photographische
Z wecke bringt man zu-
nächst die photographischen
Objective, welche ebenfalls
auf den Revolverscheiben 7?
befestigt sind, in die richtige
Lage, indem man die Schei-
ben auf P (Photographie)
dreht. Alsdann klappt man
den DeckelD durch Drücken
auf den Knopf k herab und
legt eine oder beide Matt-
scheiben in die Cassetten-
betten ein (siehe Fig. 11).
Vermittelst des Rädchens r
Fig. n. wird sodann das Bild scharf
eingestellt. Bei bekannter
Entfernung des aufzunehmenden Objectes kann die Ein-
stellung auch ohne Mattscheibe mit Hilfe der Einstellscala a
Fig. 12.
(Fig. 5 und 6) auf dem Abzugsrohr erfolgen. Die darauf ver-
merkten Zahlen 1, 2, 4, 6, OO stellen die Entfernungen
des Objectes in Metern dar. Alle Gegenstände, deren Ent-
fernung grösser ist als 7 m, werden durch Einstellung auf
„unendlich“ (00) scharf erhalten.
Nach erfolgter Einstellung sind die Mattscheiben zu ent-
fernen und die Cassetten an deren Stelle einzulegen. Hierauf
