20
Goerz1 Photo - Stereo-Binocle.
fertigt für das Photo-Stereo-Binocle ein besonderes leichtes
Stockstativ (D. R.-P. a.) an, welches als Spazierstock bequem
mitgeführt werden kann. Dasselbe zieht sich beim Heraus-
ziehen aus dem Stock von selbst zu seiner ganzen Länge
aus, ist also sofort gebrauchsfertig.
■i Zur Erreichung grösserer Tiefe sind bei m (Fig. 9) durch-
schlagbare Blenden angebracht, welche den relativen Oeff-
nungen y/n und y/31 entsprechen. lieber die Belichtungs-
zeiten bei Verwendung dieser
Blenden haben wir weiter oben
bereits berichtet.
Die Originalbildchen, welche
das Photo-Stereo-Binocle liefert,
haben die Grösse 4V2 X 5 cm!
f sie sind von vorzüglicher Schärfe
(das Instrument ist mit zwei
Goerz - Doppel - Anastigmaten
mm ausgerüstet) und ver-
tragen sehr gut eine sechsmalige
Vergrösserung. Der Wunsch
vieler Photographen, aus kleinen
Aufnahmen grosse Bilder guter
Qualität herstellen zu können,
wird also durch das Photo-
Stereo-Binocle erfüllt.
Zur Vergrösserung der q1^ X 5
cm-Bildchen auf grössere For-
mate bis 18 X 24 cm hat die
Anstalt einen Hand-Ver-

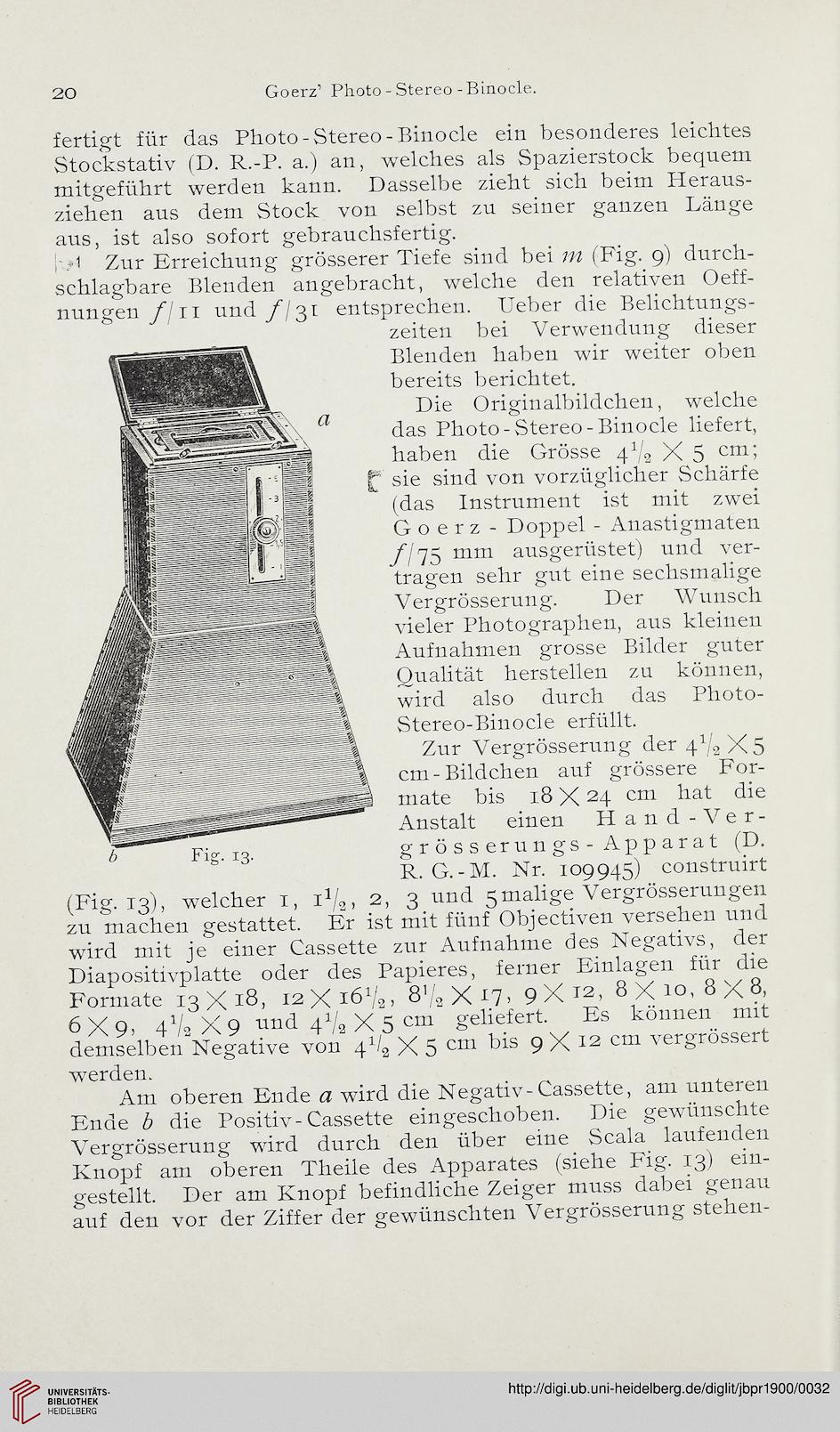

Fig. 13. grösserungs-Apparat (D.
R. G.-M. Nr. 109945) construirt
(Fig. 13), welcher 1, x1^, 2, 3 und 5malige Vergrösserungen
zu machen gestattet. Er ist mit fünf Objectiven versehen und
wird mit je einer Cassette zur Aufnahme des Negativs, der
Diapositivplatte oder des Papieres, ferner Einlagen für die
Formate 13 X 18, 12 X iö1/2, 8'/2 X *7, 9 X T2> 8 X 10, 8 X 8,
6X9, 4V2X9 und 4V2 X 5 cm geliefert. Es können mit
demselben Negative von q1^ X 5 cm his 9X12 cm vergrössert
werden.
Am oberen Ende a wird die Negativ-Cassette, am unteren
Ende b die Positiv-Cassette eingeschoben. Die gewünschte
Vergrösserung wird durch den über eine Scala laufenden
Knopf am oberen Theile des Apparates (siehe Fig. 13) ein-
gestellt. Der am Knopf befindliche Zeiger muss dabei genau
auf den vor der Ziffer der gewünschten Vergrösserung stehen-
