Die Zonenplatte von Soret u. s. w.
197
Resultat mittheilen, welches aus diesem Processe hervor-
geht 1).

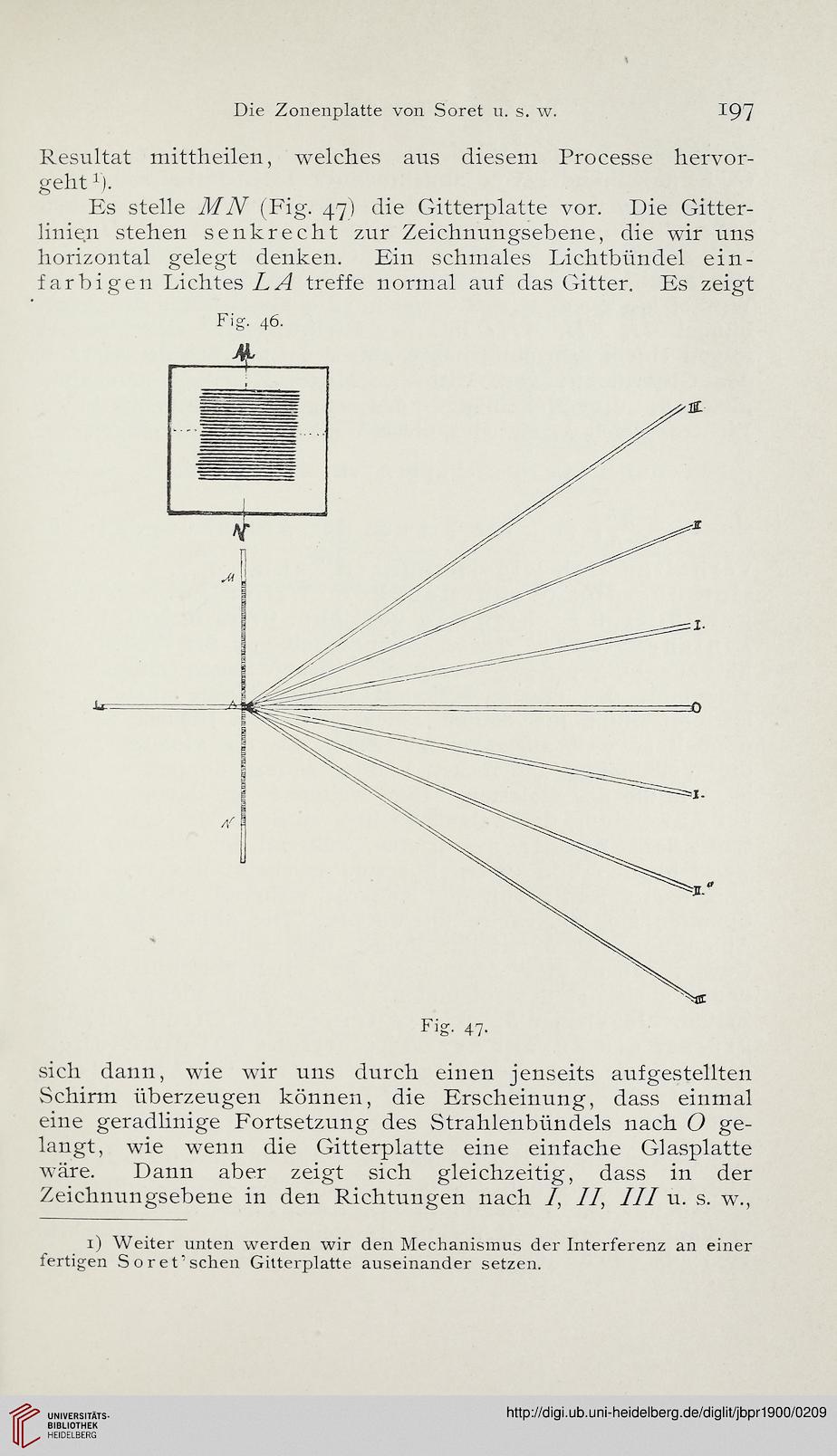

Es stelle MN (Fig. 47) die Gitterplatte vor. Die Gitter-
linien stehen senkrecht zur Zeichnungsebene, die wir uns
horizontal gelegt denken. Ein schmales Lichtbündel ein-
farbigen Lichtes LA treffe normal auf das Gitter. Es zeigt
sich dann, wie wir uns durch einen jenseits aufgestellten
Schirm überzeugen können, die Erscheinung, dass einmal
eine geradlinige Fortsetzung des Strahlenbündels nach O ge-
langt, wie wenn die Gitterplatte eine einfache Glasplatte
wäre. Dann aber zeigt sich gleichzeitig, dass in der
Zeichnungsebene in den Richtungen nach Z, II, III u. s. w.,
1) Weiter unten werden wir den Mechanismus der Interferenz an einer
fertigen Soret’schen Gitterplatte auseinander setzen.
