Arbeiten und Fortschritte der Photogrammetrie u. s. w.
383

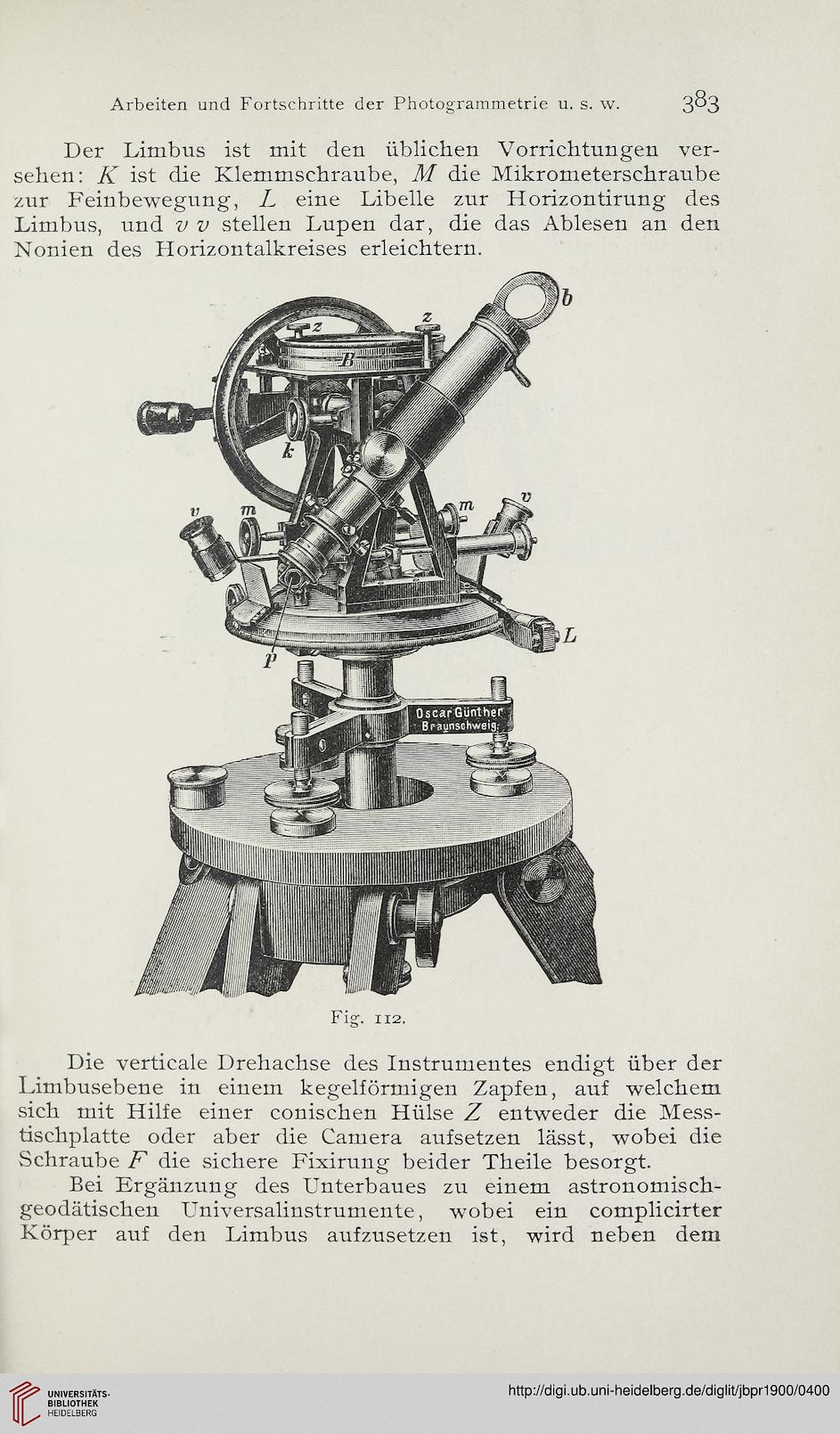

Der Limbus ist mit den üblichen Vorrichtungen ver-
sehen: K ist die Klemmschraube, M die Mikrometerschraube
zur Feinbewegung, L eine Libelle zur Horizontirung des
Limbus, und v v stellen Lupen dar, die das Ablesen an den
Nonien des Horizontalkreises erleichtern.
Fig. na.
Die verticale Drehachse des Instrumentes endigt über der
Limbusebene in einem kegelförmigen Zapfen, auf welchem
sich mit Hilfe einer conischen Hülse Z entweder die Mess-
tischplatte oder aber die Camera aufsetzen lässt, wobei die
Schraube F die sichere Fixirung beider Theile besorgt.
Bei Ergänzung des Unterbaues zu einem astronomisch-
geodätischen Universalinstrumente, wobei ein complicirter
Körper auf den Limbus aufzusetzen ist, wird neben dem
