In Fig. 113 sehen wir das für astronomisch - geodätische
Zwecke brauchbare Instrument in gedrehter Lage und nach
Entfernung des Illuminators und des Ocularprismas.
Hierbei kommen die Klemmvorrichtung und die Mikro-
meterschraube des Limbus, die Libelle desselben, sowie der
axiale Zapfen S, der die sichere Verbindung des Unterbaues
mit dem oberen Theile des Instrumentes besorgt, zur über-
sichtlichen Darstellung.

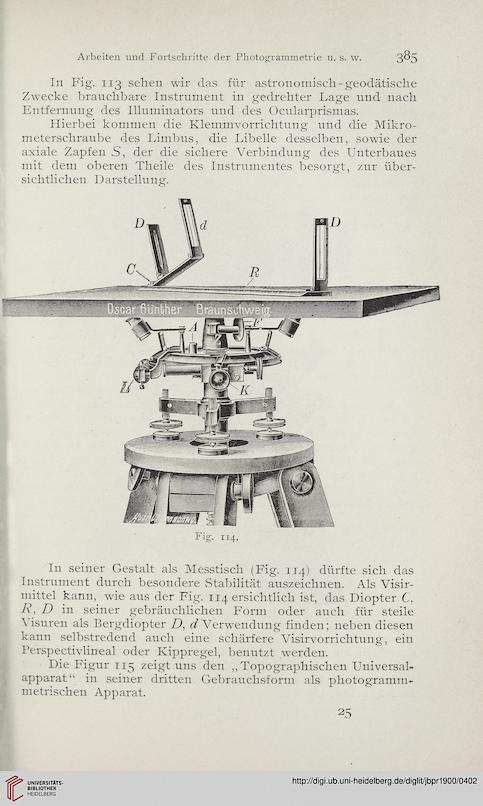

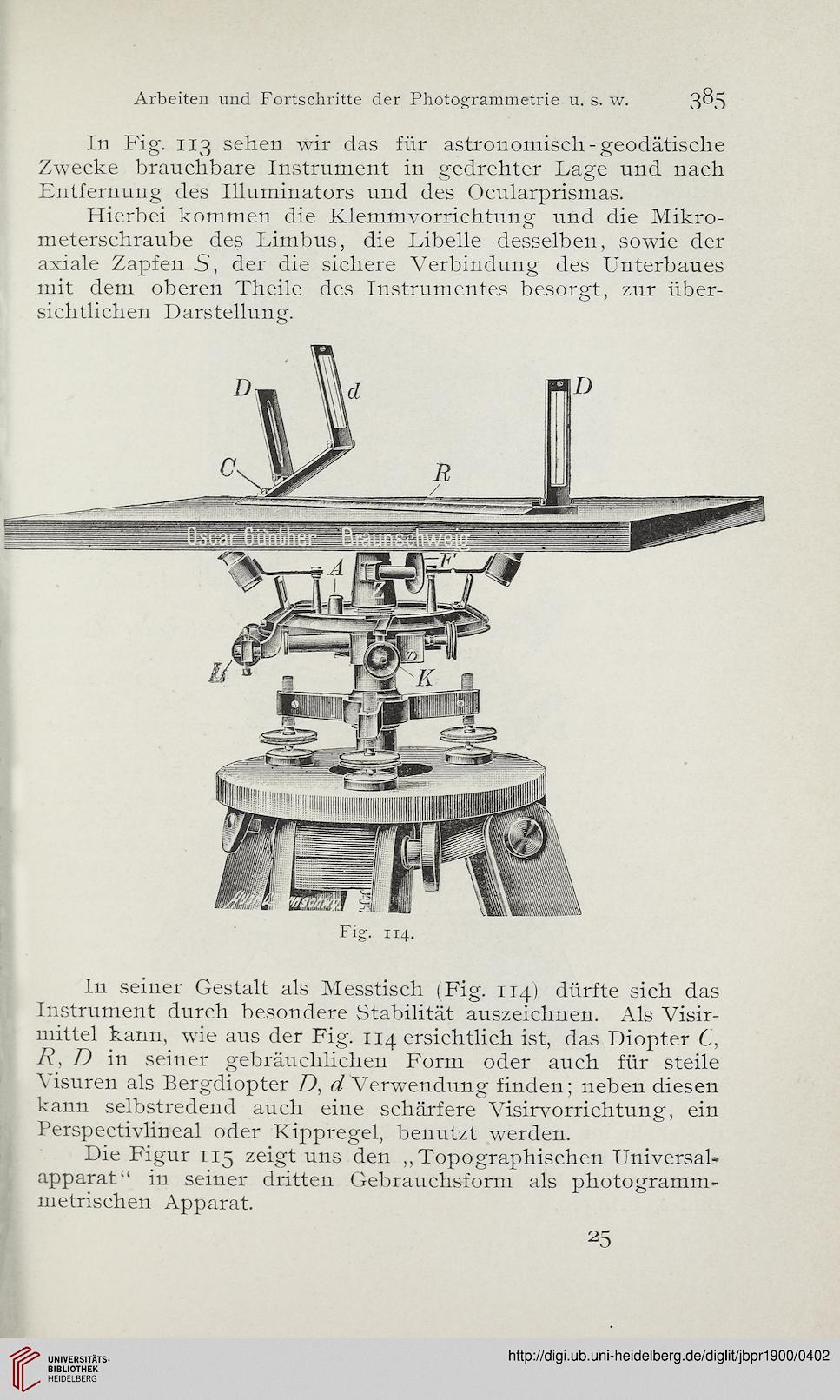

Fig. 114.


In seiner Gestalt als Messtisch (Fig. 114) dürfte sich das
Instrument durch besondere Stabilität auszeichnen. Als Visir-
mittel kann, wie aus der Fig. 114 ersichtlich ist, das Diopter 6,
R, D in seiner gebräuchlichen Form oder auch für steile
Visuren als Bergdiopter D, Verwendung finden; neben diesen
kann selbstredend auch eine schärfere Visirvorrichtung, ein
Perspectivlineal oder Kippregel, benutzt werden.
Die Figur 115 zeigt uns den „Topographischen Universal-
apparat“ in seiner dritten Gebrauchsform als photogramm-
metrischen Apparat.
