Ueber Stereoskopie, Arbeiten und Fortschritte u. s.w.

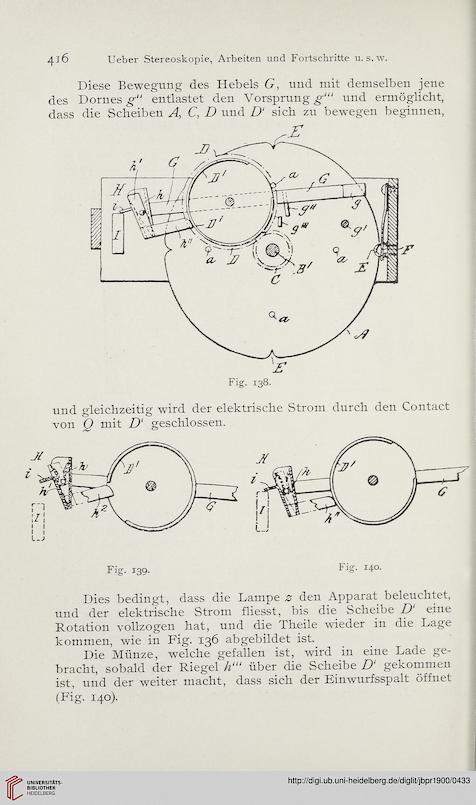

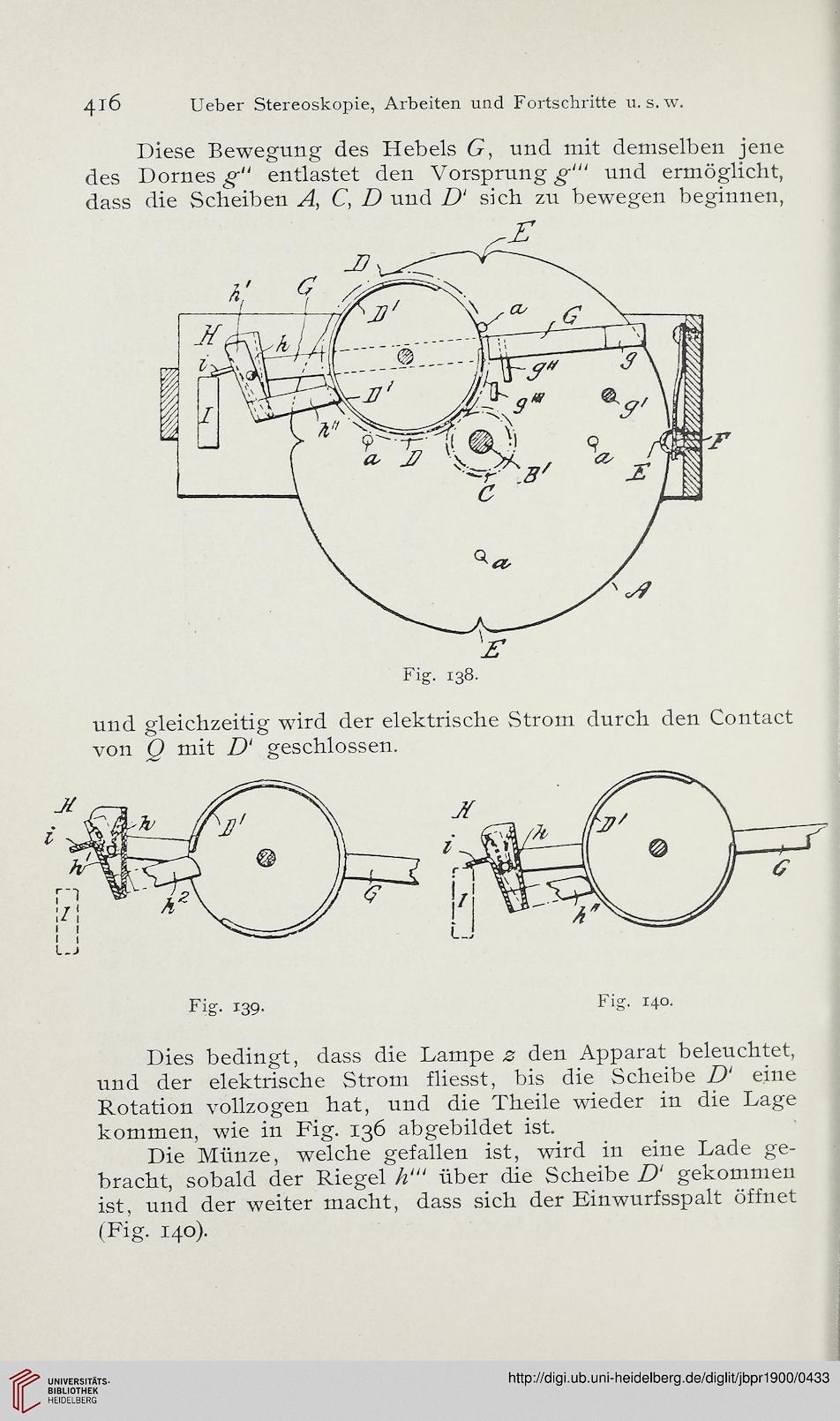

Diese Bewegung des Hebels G, und mit demselben jene
des Dornes £■" entlastet den Vorsprung^"' und ermöglicht,
dass die Scheiben A, C, D und D‘ sich zu bewegen beginnen,

Fig. 138.


und gleichzeitig wird der elektrische Strom durch den Contact
von 0 mit D‘ geschlossen.


Fig- 139-

Fig. 140.

Dies bedingt, dass die Lampe z den Apparat beleuchtet,
und der elektrische Strom fliesst, bis die Scheibe D‘ eine
Rotation vollzogen hat, und die Theile wieder in die Lage
kommen, wie in Fig. 136 abgebildet ist.
Die Münze, welche gefallen ist, wird in eine Lade ge-
bracht, sobald der Riegel h“‘ über die Scheibe D‘ gekommen
ist, und der weiter macht, dass sich der Einwurfsspalt öffnet
(Fig. 140).
