4 86
Photographische Camera, Momentapparate u. s. w.

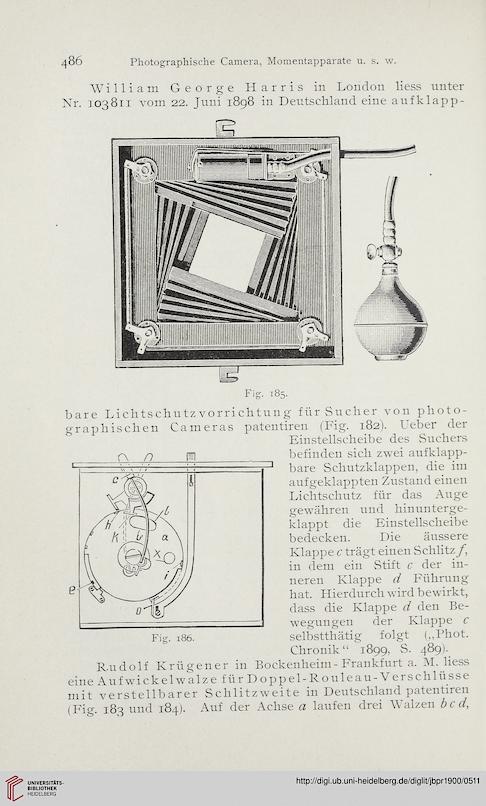

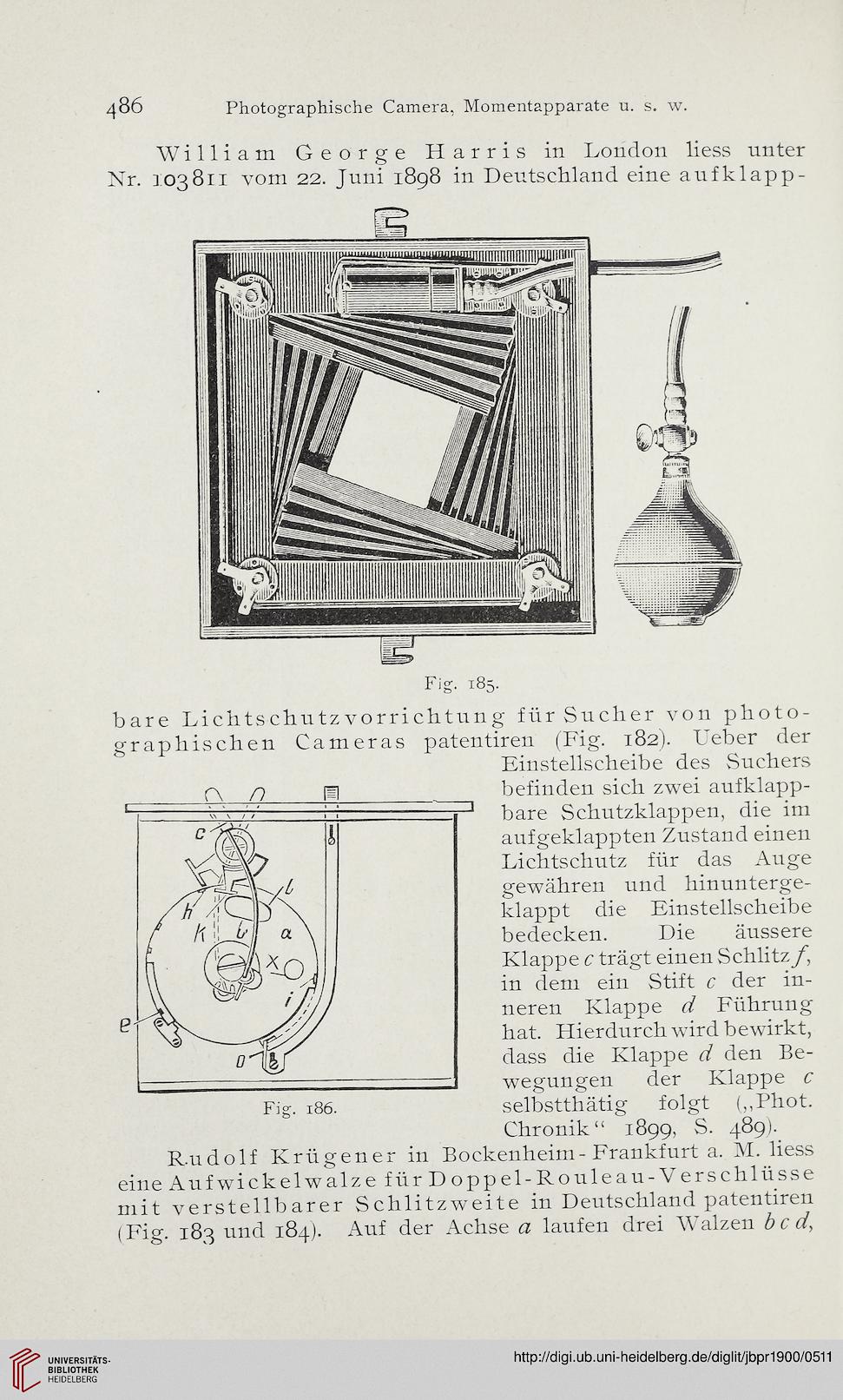

William George Harris in London liess unter
Nr. 103811 vom 22. Juni 1898 in Deutschland eine aufklapp-
Fig. 185.
bare Lichtschutzvorrichtun
graphischen Cameras
für Sucher von photo-
(Fig. 182). Ueber der
Einstellscheibe des Suchers
befinden sich zwei aufklapp-
bare Schutzklappen, die im
aufgeklappten Zustand einen
Lichtschutz für das Auge
gewähren und hinunterge-
klappt die Einstellscheibe
bedecken. Die äussere
Klappe c trägt einen Schlitz f,
in dem ein Stift c der in-
neren Klappe d Führung
hat. Hierdurch wird bewirkt,
dass die Klappe d den Be-
wegungen der Klappe c
selbstthätig folgt (,,Phot.
Chronik“ 1899, S. 489).
Fig. 186.
Rudolf Krügener in Bockenheim-Frankfurt a. M. liess
eine Aufwickelwalze für Doppel-Rouleau-Verschlüsse
mit verstellbarer Schlitzweite in Deutschland patentiren
(Fig. 183 und 184). Auf der Achse a laufen drei Walzen b c d,
ö
patentiren
