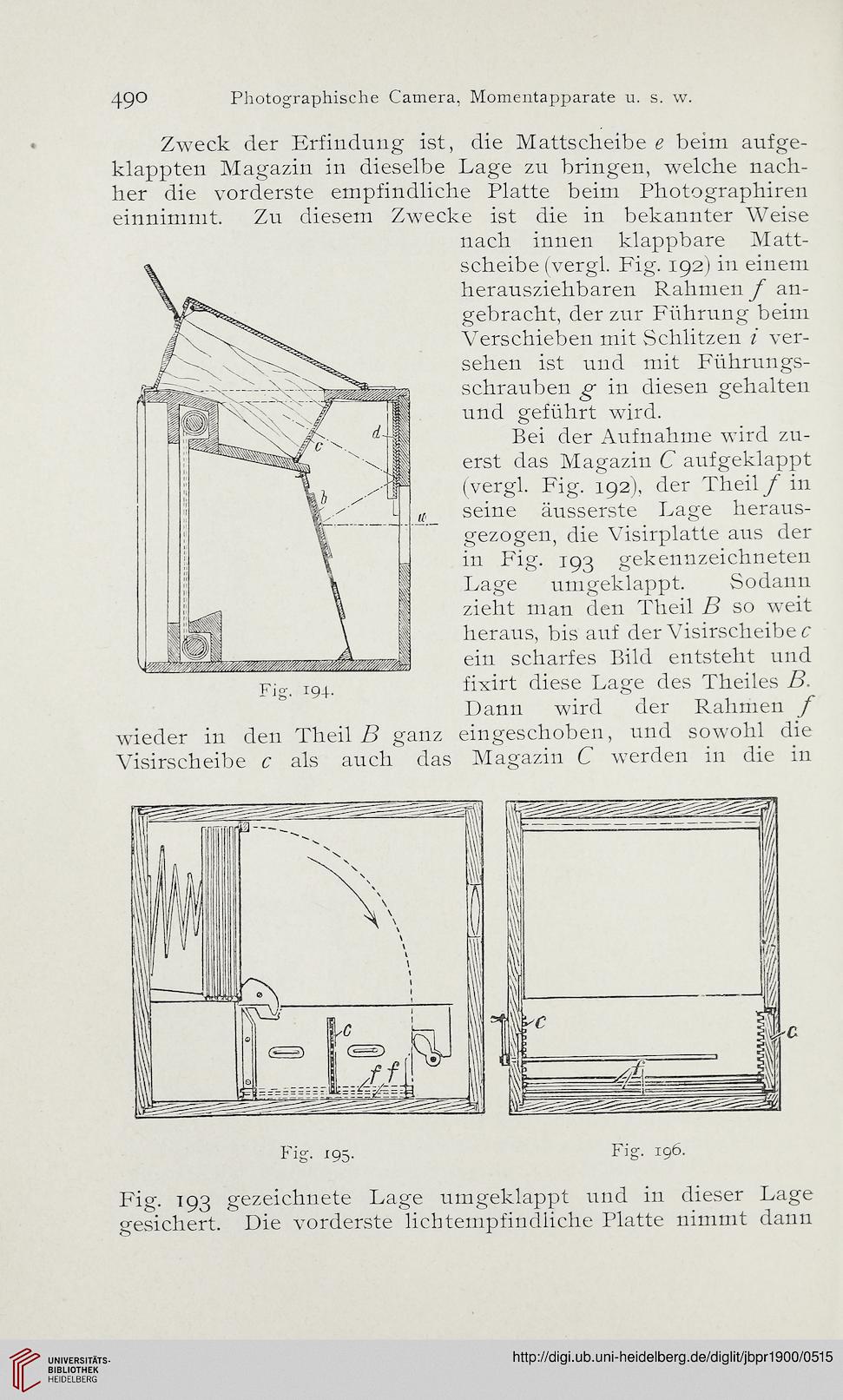

490
Photographische Camera, Momentapparate u. s. w.
Zweck der Erfindung ist, die Mattscheibe e beim aufge-
klappten Magazin in dieselbe Lage zu bringen, welche nach-
her die vorderste empfindliche Platte beim Photographiren
einnimmt. Zu diesem Zwecke ist die in bekannter Weise
Fig. 194.
wieder in den Theil B ganz
Visirscheibe c als auch das
nach innen klappbare Matt-
scheibe (vergl. Fig. 192) in einem
herausziehbaren Rahmeny an-
gebracht, der zur Führung beim
Verschieben mit Schlitzen i ver-
sehen ist und mit Führungs-
schrauben g in diesen gehalten
und geführt wird.
Bei der Aufnahme wird zu-
erst das Magazin C auf geklappt
(vergl. Fig. 192), der Theil f in
seine äusserste Lage heraus-
gezogen, die Visirplatte aus der
in Fig. 193 gekennzeichneten
Lage umgeklappt. Sodann
zieht man den Theil B so weit
heraus, bis auf der Visirscheibe c
ein scharfes Bild entsteht und
fixirt diese Lage des Theiles B.
Dann wird der Rahmen f
eingeschoben, und sowohl die
Magazin C werden in die in
Fig. 196.
Fig. 193 gezeichnete Lage umgeklappt und in dieser Lage
gesichert. Die vorderste lichtempfindliche Platte nimmt dann
