494
Photographische Camera, Momentapparate u. s. w.
einer Klappe q abgeblendet wird. Die Schliessung erfolgt
durch eine Kugel, die durch eine Oeffnung n in eine
Schraubenbahn eingeworfen wird, eine Anzahl von Schrauben-
windungen hinunterläuft und dann in einen Beutel p fällt,
der mit der Klappe q durch einen Hebel verbunden ist.
Die Neuerung besteht nun darin, dass die Schrauben-

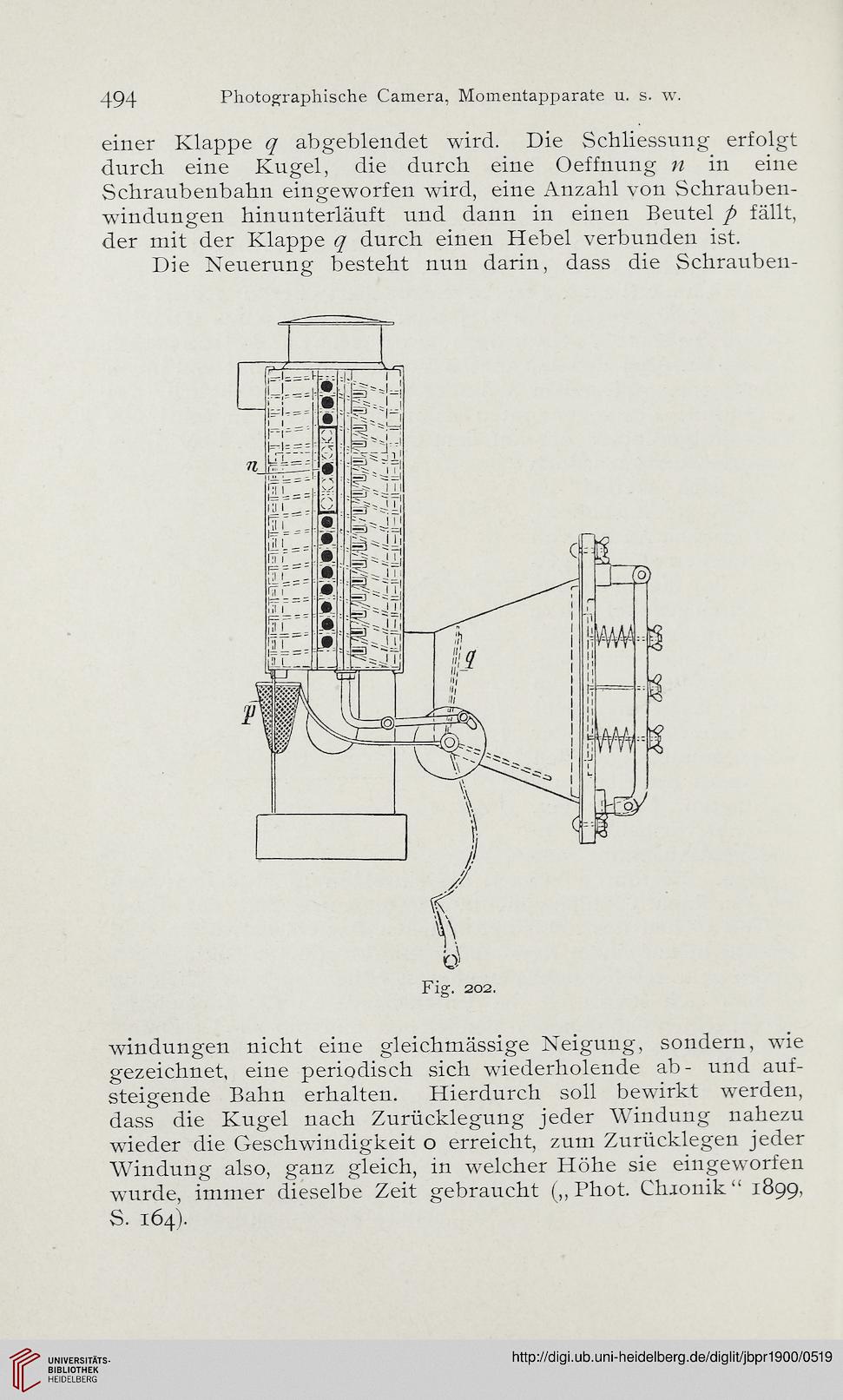

Fig. 202.
Windungen nicht eine gleichmässige Neigung, sondern, wie
gezeichnet, eine periodisch sich wiederholende ab- und auf-
steigende Bahn erhalten. Hierdurch soll bewirkt werden,
dass die Kugel nach Zurücklegung jeder Windung nahezu
wieder die Geschwindigkeit o erreicht, zum Zurücklegen jeder
Windung also, ganz gleich, in welcher Höhe sie eingeworfen
wurde, immer dieselbe Zeit gebraucht („Phot. Chronik“ 1899,
S. 164).
