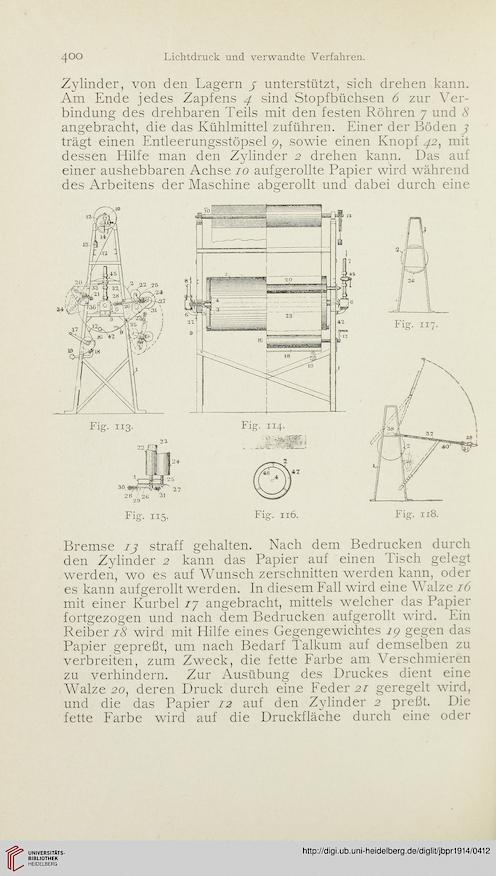

400
Lichtdruck und verwandte Verfahren.
Zylinder, von den Lagern y unterstützt, sich drehen kann.
Am Ende jedes Zapfens 4 sind Stopfbüchsen 6 zur Ver-
bindung des drehbaren Teils mit den festen Röhren 7 und 8
angebracht, die das Kühlmittel zuführen. Einer der Böden 3
trägt einen Entleerungsstöpsel 9, sowie einen Knopf 42, mit
dessen Hilfe man den Zylinder 2 drehen kann. Das auf
einer aushebbaren Achse 10 aufgerollte Papier wird während
des Arbeitens der Maschine abgerollt und dabei durch eine
Bremse 13 straff gehalten. Nach dem Bedrucken durch
den Zylinder 2 kann das Papier auf einen Tisch gelegt
werden, wo es auf Wunsch zerschnitten werden kann, oder
es kann aufgerollt werden. In diesem Fall wird eine Walze 16
mit einer Kurbel 17 angebracht, mittels welcher das Papier
fortgezogen und nach dem Bedrucken aufgerollt wird. Ein
Reiber 18 wird mit Hilfe eines Gegengewichtes 19 gegen das
Papier gepreßt, um nach Bedarf Talkum auf demselben zu
verbreiten, zum Zweck, die fette Farbe am Verschmieren
zu verhindern. Zur Ausübung des Druckes dient eine
Walze 20, deren Druck durch eine Feder 21 geregelt wird,
und die das Papier 12 auf den Zylinder 2 preßt. Die
fette Farbe wird auf die Druckfläche durch eine oder
