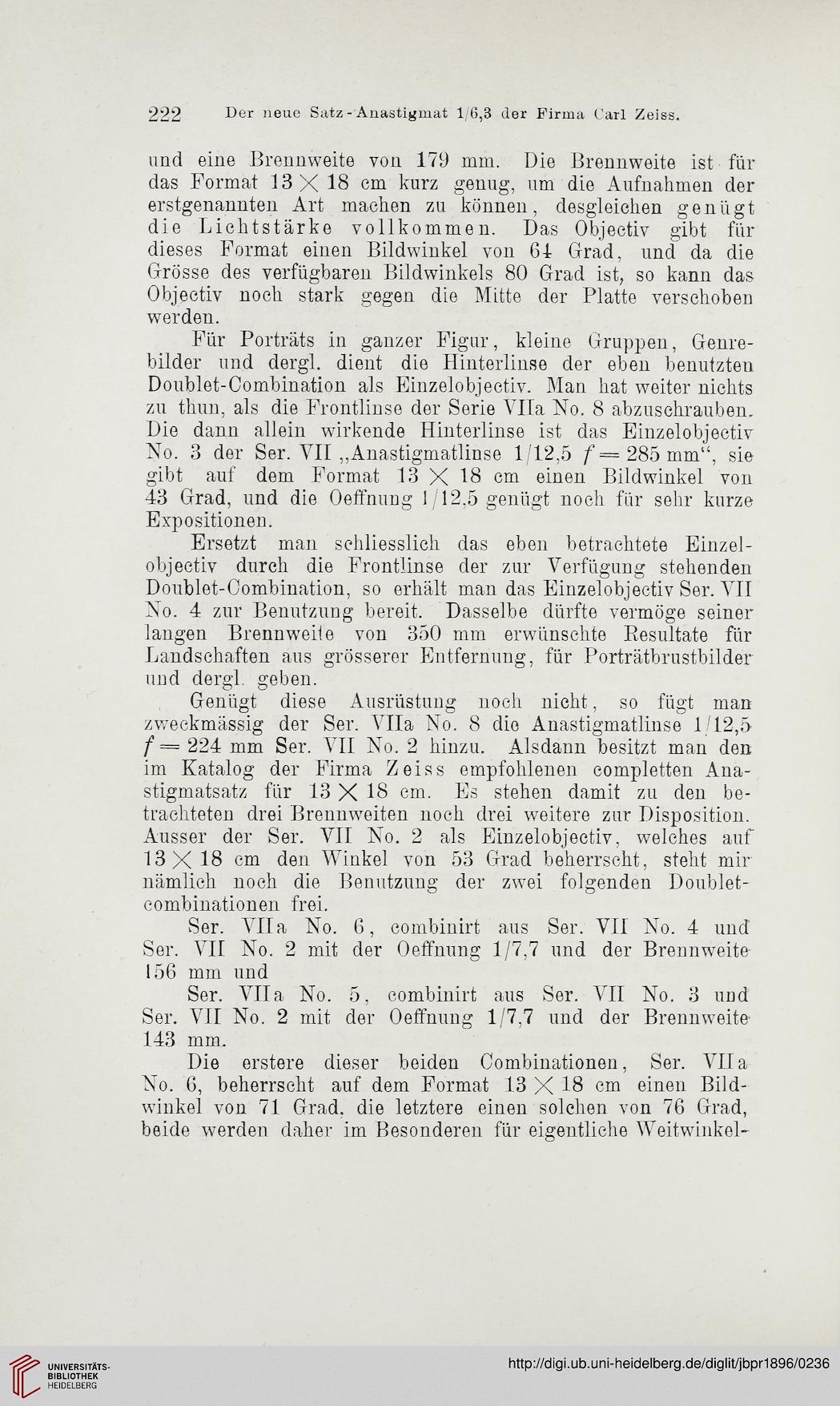

222 Der neue Satz- Anastigmat 16,3 der Firma Carl Zeiss.
und eine Brennweite von 179 mm. Die Brennweite ist für
das Format 13 X 18 cm kurz genug, um die Aufnahmen der
erstgenannten Art machen zu können, desgleichen genügt
die Lichtstärke vollkommen. Das Objectiv gibt für
dieses Format einen Bildwinkel von 64 Grad, und da die
Grösse des verfügbaren Bildwinkels 80 Grad ist, so kann das
Objectiv noch stark gegen die Mitte der Platte verschoben
werden.
Für Porträts in ganzer Figur, kleine Gruppen, Genre-
bilder und dergl. dient die Hinterlinse der eben benutzten
Doublet-Combination als Einzelobjectiv. Man hat weiter nichts
zu thun, als die Frontlinse der Serie Vila No. 8 abzuschrauben.
Die dann allein wirkende Hinterlinse ist das Einzelobjectiv
No. 3 der Ser. VII „Anastigmatlinse 1/12,5 /?= 285mm“, sie
gibt auf dem Format 13 X 18 cm einen Bildwinkel von
43 Grad, und die Oeffnung 1/12,5 genügt noch für sehr kurze
Expositionen.
Ersetzt man schliesslich das eben betrachtete Einzel-
objectiv durch die Frontlinse der zur Verfügung stehenden
Doublet-Combination, so erhält man das Einzelobjectiv Ser. VII
No. 4 zur Benutzung bereit. Dasselbe dürfte vermöge seiner
langen Brennweile von 350 mm erwünschte Resultate für
Landschaften aus grösserer Entfernung, für Porträtbrustbilder
und dergl. geben.
Genügt diese Ausrüstung noch nicht, so fügt man
zweckmässig der Ser. Vila No. 8 die Anastigmatlinse 1/12,5
f = 224 mm Ser. VII No. 2 hinzu. Alsdann besitzt man den
im Katalog der Firma Zeiss empfohlenen completten Ana-
stigmatsatz für 13 X 18 cm. Es stehen damit zu den be-
trachteten drei Brennweiten noch drei weitere zur Disposition.
Äusser der Ser. VII No. 2 als Einzelobjectiv, welches auf
13X18 cm den Winkel von 53 Grad beherrscht, steht mir
nämlich noch die Benutzung der zwei folgenden Doublet-
combinationen frei.
Ser. Vila No. 6, combinirt aus Ser. VII No. 4 und
Ser. VII No. 2 mit der Oeffnung 1/7,7 und der Brennweite
156 mm und
Ser. VIIa No. 5, combinirt aus Ser. VII No. 3 und
Ser. VII No. 2 mit der Oeffnung 1/7.7 und der Brennweite'
143 mm.
Die erstere dieser beiden Combinationen, Ser. Vila
No. 6, beherrscht auf dem Format 13 X 18 cm einen Bild-
winkel von 71 Grad, die letztere einen solchen von 76 Grad,
beide werden daher im Besonderen für eigentliche Weitwinkel-
