Ein neues Projektions - Stereoskop.

114
hat zwei Oeffnungen in der Größe 15 x15 mm. Sie sind so
angeordnet, daß den Augen bei dem Durchblick durch Prisma
und Oeffnung sich nur je ein Bild zeigt, während das andere
durch die Stirnwand des inneren Kästchens abgeblendet wird.
Der Auszug des Blendungskastens dient dazu, das Bild bei

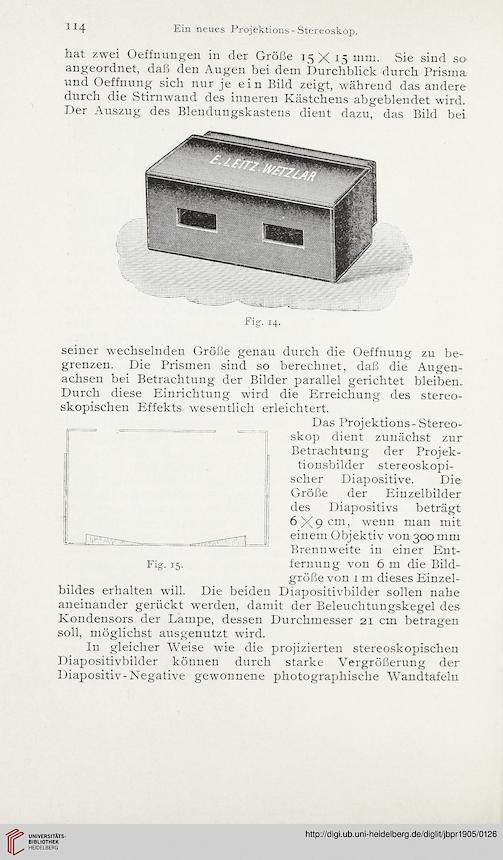

Fig. 14.

seiner wechselnden Größe genau durch die Oeffnung zu be-
grenzen. Die Prismen sind so berechnet, daß die Augen-
achsen bei Betrachtung der Bilder parallel gerichtet bleiben.
Durch diese Einrichtung wird die Erreichung des stereo-
skopischen Effekts wesentlich erleichtert.
Das Projektions-Stereo-
skop dient zunächst zur
Betrachtung der Projek-
tionsbilder stereoskopi-
scher Diapositive. Die
Größe der Einzelbilder
des Diapositivs beträgt
6X9 cm> wenn man mit
einem Objektiv von 300 mm
Brennweite in einer Ent-
fernung von 6 m die Bild-
größe von 1 m dieses Einzel-
bildes erhalten will. Die beiden Diapositivbilder sollen nahe
aneinander gerückt werden, damit der Beleuchtungskegel des
Kondensors der Lampe, dessen Durchmesser 21 cm betragen
soll, möglichst ausgenutzt wird.
In gleicher Weise wie die projizierten stereoskopischen
Diapositivbilder können durch starke Vergrößerung der
Diapositiv-Negative gewonnene photographische Wandtafeln


Fig- 15-
