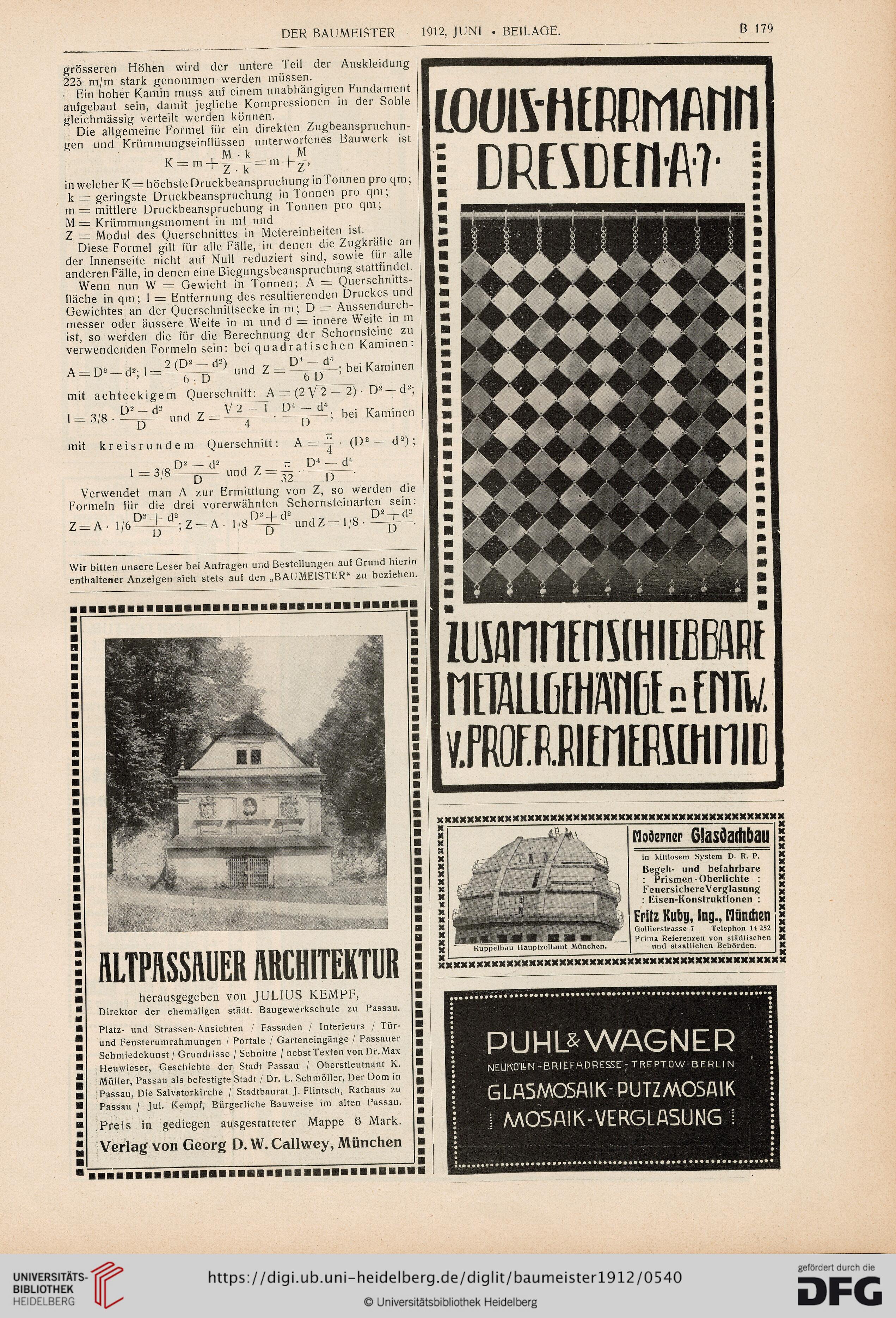

DER BAUMEISTER 1912, JUNI . BEILAGE.
B 179
grösseren Höhen wird der untere Teil der Auskleidung
225 m/m stark genommen werden müssen.
■ Ein hoher Kamin muss auf einem unabhängigen Fundament
aufgebaut sein, damit jegliche Kompressionen in der Sohle
gleichmässig verteilt werden können.
Die allgemeine Formel für ein direkten Zugbeanspruchun-
gen und Krümmungseinflüssen unterworfenes Bauwerk ist
. M-k , M
K = m+ z -k=m+z\
in welcher K = höchste Druckbeanspruchung in Tonnen pro qm;
k = geringste Druckbeanspruchung in Tonnen pro qm;
m= mittlere Druckbeanspruchung in Tonnen pro qm;
M = Krümmungsmoment in mt und
Z = Modul des Querschnittes in Metereinheiten ist.
Diese Formel gilt für alle Fälle, in denen die Zugkräfte an
der Innenseite nicht auf Null reduziert sind, sowie für alle
anderen Fälle, in denen eine Biegungsbeanspruchung stattfindet.
Wenn nun W = Gewicht in Tonnen; A = Querschnitts-
fläche in qm; 1 = Entfernung des resultierenden Druckes und
Gewichtes an der Querschnittsecke in m; D = Aussendurch-
messer oder äussere Weite in m und d = innere Weite in m
ist, so werden die für die Berechnung der Schornsteine zu
verwendenden Formeln sein: bei quadratischen Kaminen:
A —D2 — d2; 1 = 2(D2 —d2) Und Z = bei Kaminen
6 D 6 D
mit achteckigem Querschnitt: A = (2 V 2 — 2) • D2 — d2;
ns — da \r2~ \ D4 _ d4
1 = 3/8 ■ und Z = V ' • — ; bei Kaminen
D 4 D
mit
A = • (D2 — d2);
D4 — d4
kreisrundem Querschnitt:
D2 — d2
1=3/8^- undZ^. -^-.
Verwendet man A zur Ermittlung von Z, so werden die
Formeln für die drei vorerwähnten Schornsteinarten sein:
-z a i/AD2+d27 Ä i(CD3 + d2 ,7 ,,fi D2 + d2
Z — A • 1/6 -ß— ; Z = A • 1/8 —— und Z = 1 /8 • ——.
