586

Farbendruck.

jede Sorbe für sich — erfolgten, geschieht hier die Aufnahme
aller drei, bezw. aier Sarben auf einmal in einem einzigen
Prozesse. Zu diesem Zwecke werden nach einem in den Haupt-
punkten bereits bekannten Verfahren uon dem zu reproduzieren-
den Bilde Konturabzüge gemacht und in diesen drei, bezw.
uier Tuschzeichnungen für die blaue, rote, gelbe und bezw.
graue Platte angelegt. Diese drei, bezw. oier Tuschzeichnungen
werden in einer bestimmten — weiter unten beschriebenen —


Stellung zueinander auf einer Platte uereinigt und zusammen
durch den Raster photographiert. Durch diese gemeinsame Auf-
nahme wird — unter der Voraussetzung eines uerzeichnungs-
freien Objektius — ein unbedingtes Registerhalten gewährleistet,
eine Verkürzung und Vereinfachung des Arbeitsprozesses und
damit eine Verbilligung erzielt. Wichtig ist die Stellung der
Tuschzeichnungen auf der Platte. Dieselben werden wie folgt

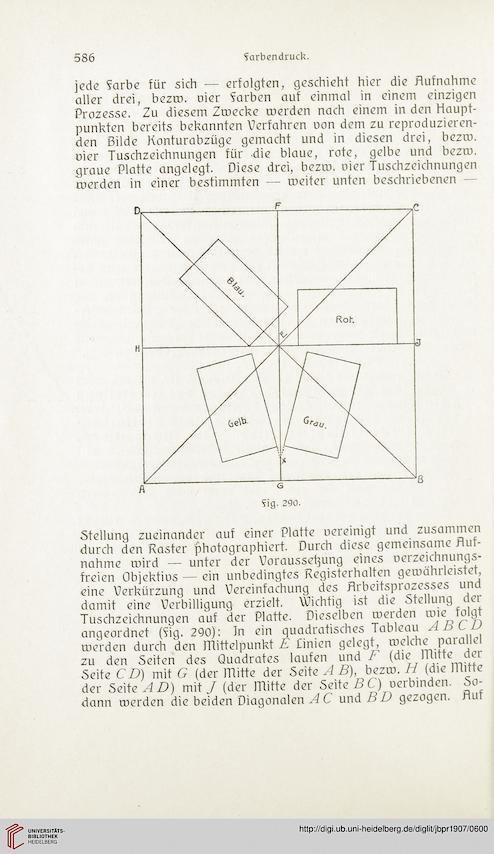

angeordnet (Sig. 290): Jn ein quadratisches Tableau ABCD
werden durch den JTlittelpunkt E Linien gelegt, welche parallel
zu den Seiten des Quadrates laufen und F (die mitte der
Seite CD) mit G (der mitte der Seite A B), bezw. H (die JTlitte
der Seite AD) mit J (der mitte der Seite B C) verbinden. So-
dann werden die beiden Diagonalen A C und B D gezogen. Auf
