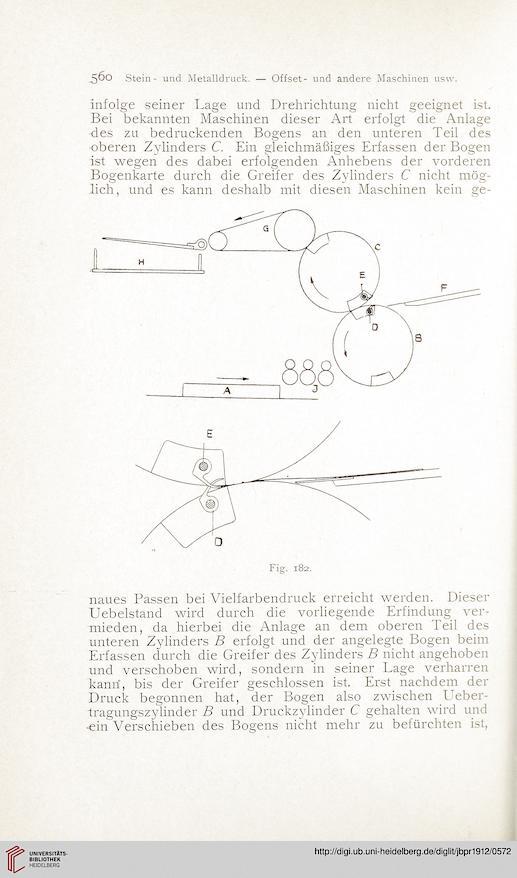

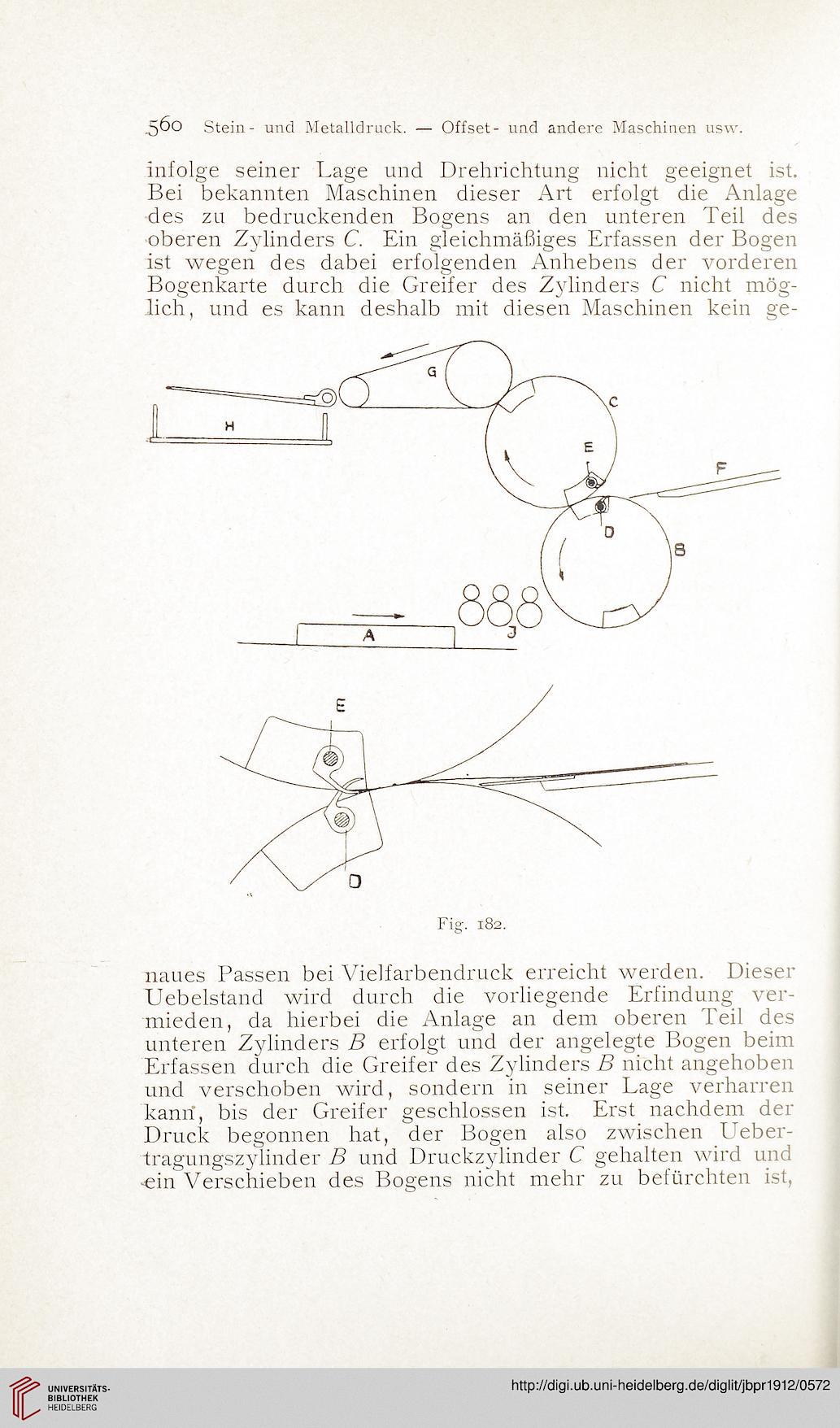

,5^0 Stein- und Metalldruck. — Offset- und andere Maschinen usw.
infolge seiner Lage und Drehrichtung nicht geeignet ist.
Bei bekannten Maschinen dieser Art erfolgt die Anlage
des zu bedruckenden Bogens an den unteren Teil des
oberen Zylinders C. Ein gleichmäßiges Erfassen der Bogen
ist wegen des dabei erfolgenden Anhebens der vorderen
naues Passen bei Vielfarbendruck erreicht werden. Dieser
Uebelstand wird durch die vorliegende Erfindung ver-
mieden, da hierbei die Anlage an dem oberen Teil des
unteren Zylinders B erfolgt und der angelegte Bogen beim
Erfassen durch die Greifer des Zylinders B nicht angehoben
und verschoben wird, sondern in seiner Lage verharren
kann, bis der Greifer geschlossen ist. Erst nachdem der
Druck begonnen hat, der Bogen also zwischen LTeber-
tragungszylinder B und Druckzylinder C gehalten wird und
•ein Verschieben des Bogens nicht mehr zu befürchten ist,
