634
Kombinationsdruck - und Farbendruckverfahren usw.

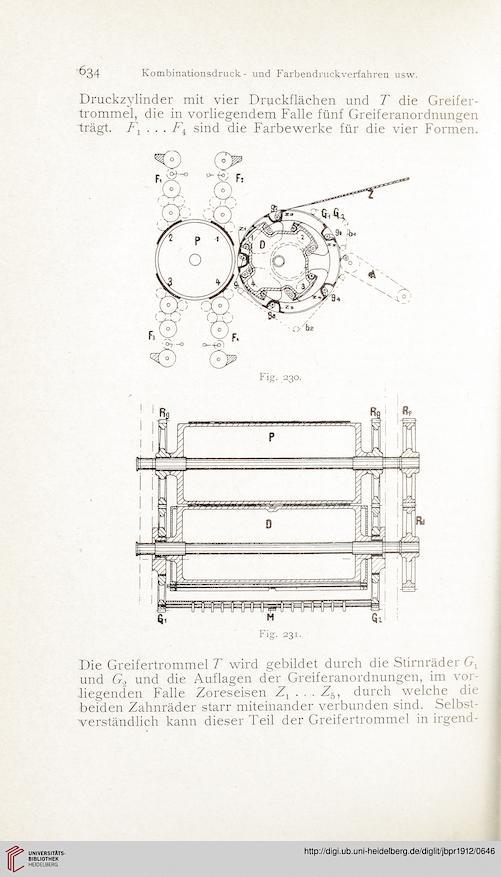

Druckzylinder mit vier Druckflächen und T die Greifer-
trommel, die in vorliegendem Falle fünf Greiferanordnungen
trägt. . F± sind die Farbewerke für die vier Formen.
Die Greifertrommel T wird gebildet durch die Stirnräder Gx
und G.> und die Auflagen der Greiferanordnungen, im vor-
liegenden Falle Zoreseisen Zx ... Z-o, durch welche die
beiden Zahnräder starr miteinander verbunden sind. Selbst-
verständlich kann dieser Teil der Greifertrommel in irgend-
Kombinationsdruck - und Farbendruckverfahren usw.
Druckzylinder mit vier Druckflächen und T die Greifer-
trommel, die in vorliegendem Falle fünf Greiferanordnungen
trägt. . F± sind die Farbewerke für die vier Formen.
Die Greifertrommel T wird gebildet durch die Stirnräder Gx
und G.> und die Auflagen der Greiferanordnungen, im vor-
liegenden Falle Zoreseisen Zx ... Z-o, durch welche die
beiden Zahnräder starr miteinander verbunden sind. Selbst-
verständlich kann dieser Teil der Greifertrommel in irgend-
