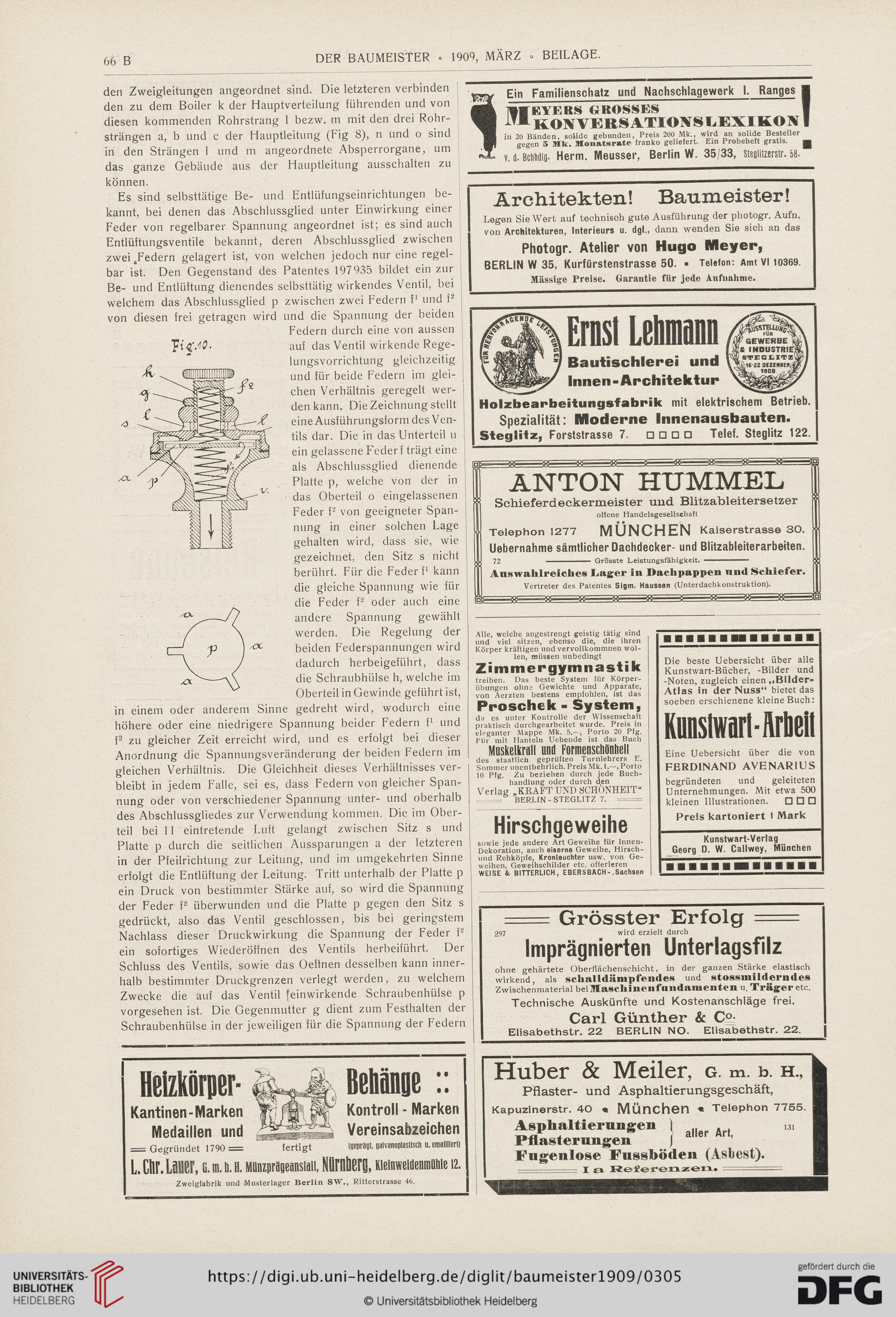

66 B
DER BAUMEISTER = 1909, MÄRZ » BEILAGE.
den Zweigleitungen angeordnet sind. Die letzteren verbinden
den zu dem Boiler k der Hauptverteilung führenden und von
diesen kommenden Rohrstrang 1 bezw. m mit den drei Rohr-
strängen a, b und c der Hauptleitung (Fig 8), n und o sind
in den Strängen 1 und m angeordnete Absperrorgane, um
das ganze Gebäude aus der Hauptleitung ausschalten zu
können.
Es sind selbsttätige Be- und Entlüfungseinrichtungen be-
kannt, bei denen das Abschlussglied unter Einwirkung einer
Feder von regelbarer Spannung angeordnet ist; es sind auch
Entlüftungsventile bekannt, deren Abschlussglied zwischen
zwei tFedern gelagert ist, von welchen jedoch nur eine regel-
bar ist. Den Gegenstand des Patentes 197935 bildet ein zur
Be- und Entlüftung dienendes selbsttätig wirkendes Ventil, bei
zwischen zwei Federn f1 und f2
und die Spannung der beiden
Federn durch eine von aussen
auf das Ventil wirkende Rege-
lungsvorrichtung gleichzeitig
und für beide Federn im glei-
chen Verhältnis geregelt wer-
den kann. Die Zeichnung stellt
eine Ausführungsform des Ven-
tils dar. Die in das Unterteil u
ein gelassene Federf trägt eine
als Abschlussglied dienende
Platte p, welche von der in
das Oberteil o eingelassenen
Feder f2 von geeigneter Span-
nung in einer solchen Lage
gehalten wird, dass sie, wie
gezeichnet, den Sitz s nicht
berührt. Für die Federf1 kann
die gleiche Spannung wie für
die Feder f2 oder auch eine
andere Spannung gewählt
werden. Die Regelung der
beiden Federspannungen wird
dadurch herbeigeführt, dass
die Schraubhülse h, welche im
Oberteil in Gewinde geführt ist,
! gedreht wird, wodurch eine
höhere oder eine niedrigere Spannung beider Federn f1 und
f2 zu gleicher Zeit erreicht wird, und es erfolgt bei dieser
Anordnung die Spannungsveränderung der beiden Federn im
gleichen Verhältnis. Die Gleichheit dieses Verhältnisses ver-
bleibt in jedem Falle, sei es, dass Federn von gleicher Span-
nung oder von verschiedener Spannung unter- und oberhalb
des Abschlussgliedes zur Verwendung kommen. Die im Ober-
teil bei 11 eintretende Luft gelangt zwischen Sitz s und
Platte p durch die seitlichen Aussparungen a der letzteren
in der Pfeilrichtung zur Leitung, und im umgekehrten Sinne
erfolgt die Entlüftung der Leitung. Tritt unterhalb der Platte p
ein Druck von bestimmter Stärke auf, so wird die Spannung
der Feder f2 überwunden und die Platte p gegen den Sitz s
gedrückt, also das Ventil geschlossen, bis bei geringstem
Nachlass dieser Druckwirkung die Spannung der Feder f2
ein sofortiges Wiederöffnen des Ventils herbeiführt. Der
Schluss des Ventils, sowie das Oeffnen desselben kann inner-
halb bestimmter Druckgrenzen verlegt werden, zu welchem
Zwecke die auf das Ventil Feinwirkende Schraubenhülse p
vorgesehen ist. Die Gegenmutter g dient zum Festhalten der
Schraubenhülse in der jeweiligen für die Spannung der Federn
welchem das Abschlussglied p
von diesen frei getragen wird
in einem oder anderem Si
