Kameras. — Stative. — Lichtblenden u. s. w. 269

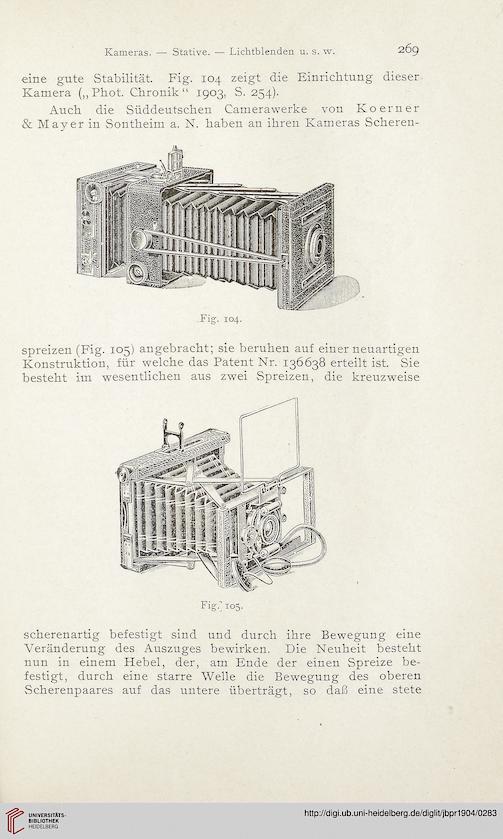

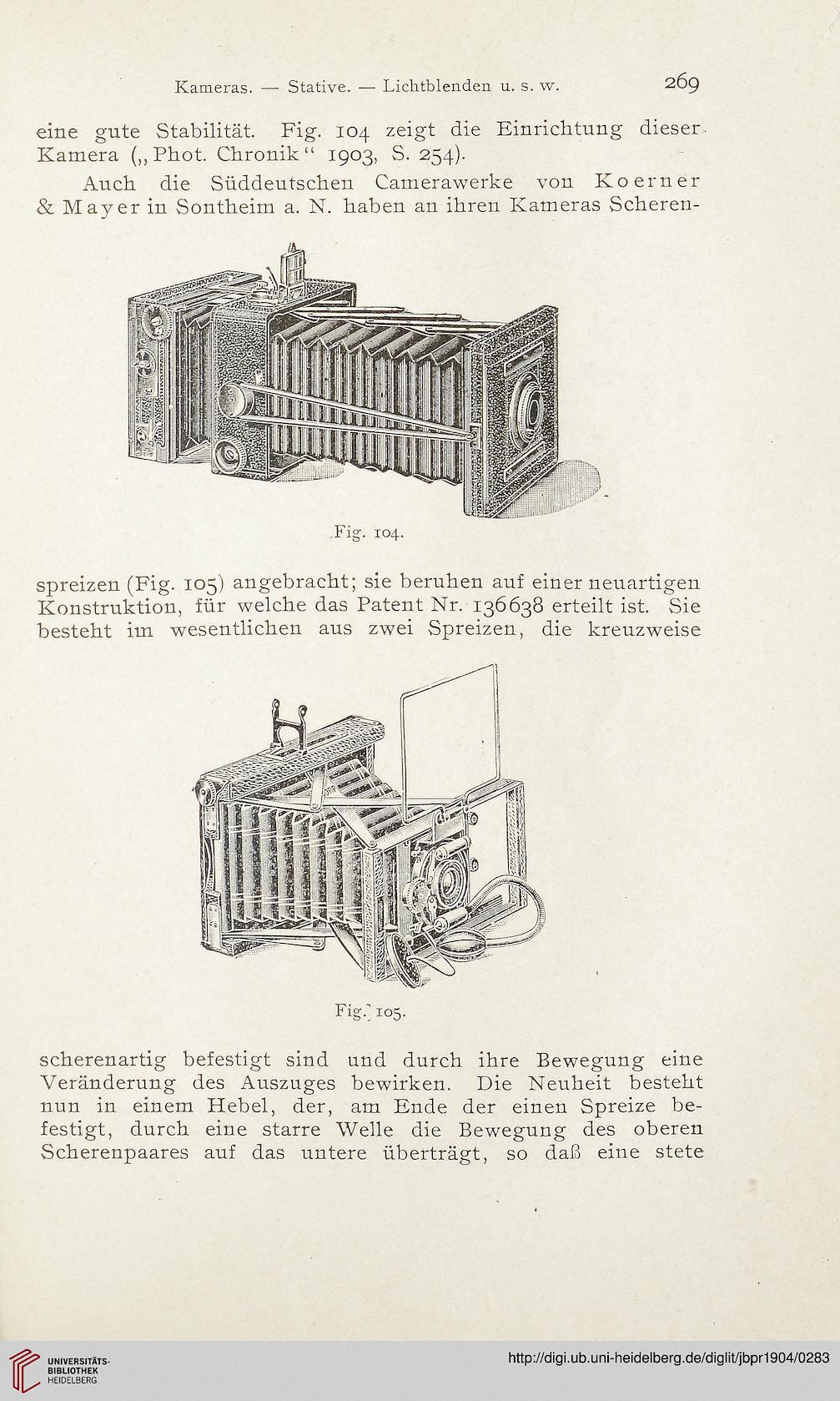

eine gute Stabilität. Fig. 104 zeigt die Einrichtung dieser.
Kamera („Phot. Chronik“ 1903, S. 254).
Auch die Süddeutschen Camerawerke von Koerner
& Mayer in Sontheim a. N. haben an ihren Kameras Scheren-
.Fig. 104.
spreizen (Fig. 105) angebracht; sie beruhen auf einer neuartigen
Konstruktion, für welche das Patent Nr. 136638 erteilt ist. Sie
besteht im wesentlichen aus zwei Spreizen, die kreuzweise
scherenartig befestigt sind und durch ihre Bewegung eine
Veränderung des Auszuges bewirken. Die Neuheit besteht
nun in einem Hebel, der, am Ende der einen Spreize be-
festigt, durch eine starre Welle die Bewegung des oberen
Scherenpaares auf das untere überträgt, so daß eine stete
