Rüth, Georg: Eisenbetonskelettbau im Hochbau
DOI Seite / Zitierlink:https://doi.org/10.11588/diglit.49241#0140
■wo
Maßstab-
Wärmeisolierung
Maßstab.
Tonnen darb auf Rdhmenbindern.
Tonnendacb auf ßahmenbindem
r?o

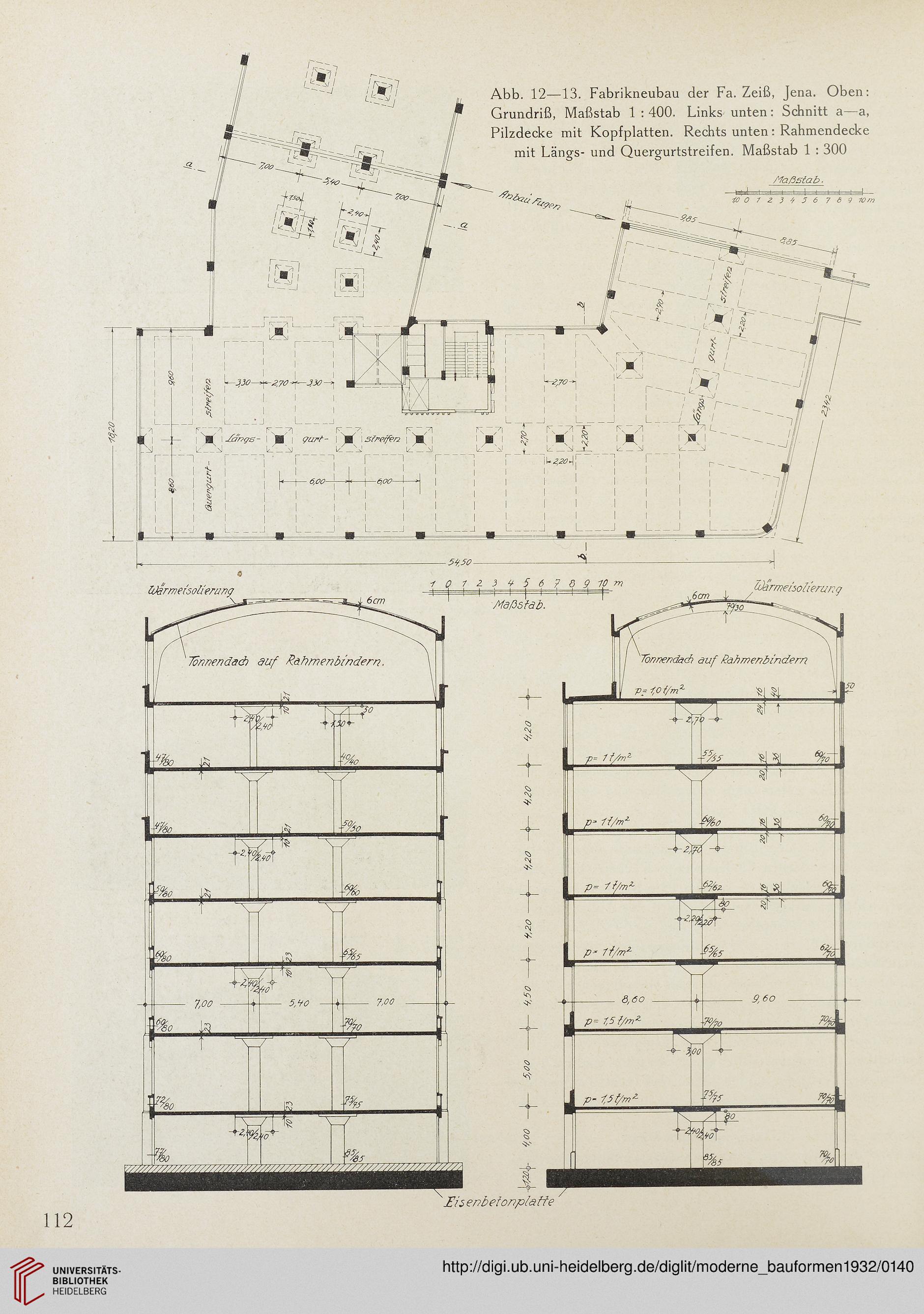

Abb. 12—13. Fabrikneubau der Fa. Zeiß, Jena. Oben:
Grundriß, Maßstab 1 : 400. Links unten: Schnitt a—a,
Pilzdecke mit Kopfplatten. Rechts unten: Rahmendecke
mit Längs- und Quergurtstreifen. Maßstab 1 : 300
Wärmeisolierung
