DOI article:
Meyer, Adolf: Neue Industriebauten in Frankfurt am Main
DOI Page / Citation link:https://doi.org/10.11588/diglit.17291#0018
. nicht nötig ift, fich an die fpezifilch-ellip-
■ tilche Form genau zu halten. Indem man
^ kleine Biegungsmomente in der Schale zu-
—, .......—■———. [ läfjt, kann man den Tonnenquerfchnitt als
. t|^^^^— J flachen Kreisfegmentbogen mit beider-
^"■»li l_h3|h^1 jf^MiZiiI fertigen Randträgern ausbilden. Es entftehf
■ ||§|pll j I^"""^^T^ ein Plattenbalken mit gewölbter Platte.
: \ J I jj ' 1^1 Diele kann (ich bei der geringen Stärke
>j H von 8 cm über einen Bogen von 15 m
t j$|rjirt=J^ Ipannen. Durch die Querverlteifung wird
^rSQÜb '3'a^e 9ezwun9en> au' ganze Breite
als Trägerquerfchnitt mitzuwirken, wodurch
'£— Jl—J1HM [ich die verblüffende Tragfähigkeit der
Konftruktion erklärt. Bei nicht allzu großen
i B Gewölbelängen (Trägerfpannweiten) Iä(3t
(ich das Randglied bei aneinanderltofjen-

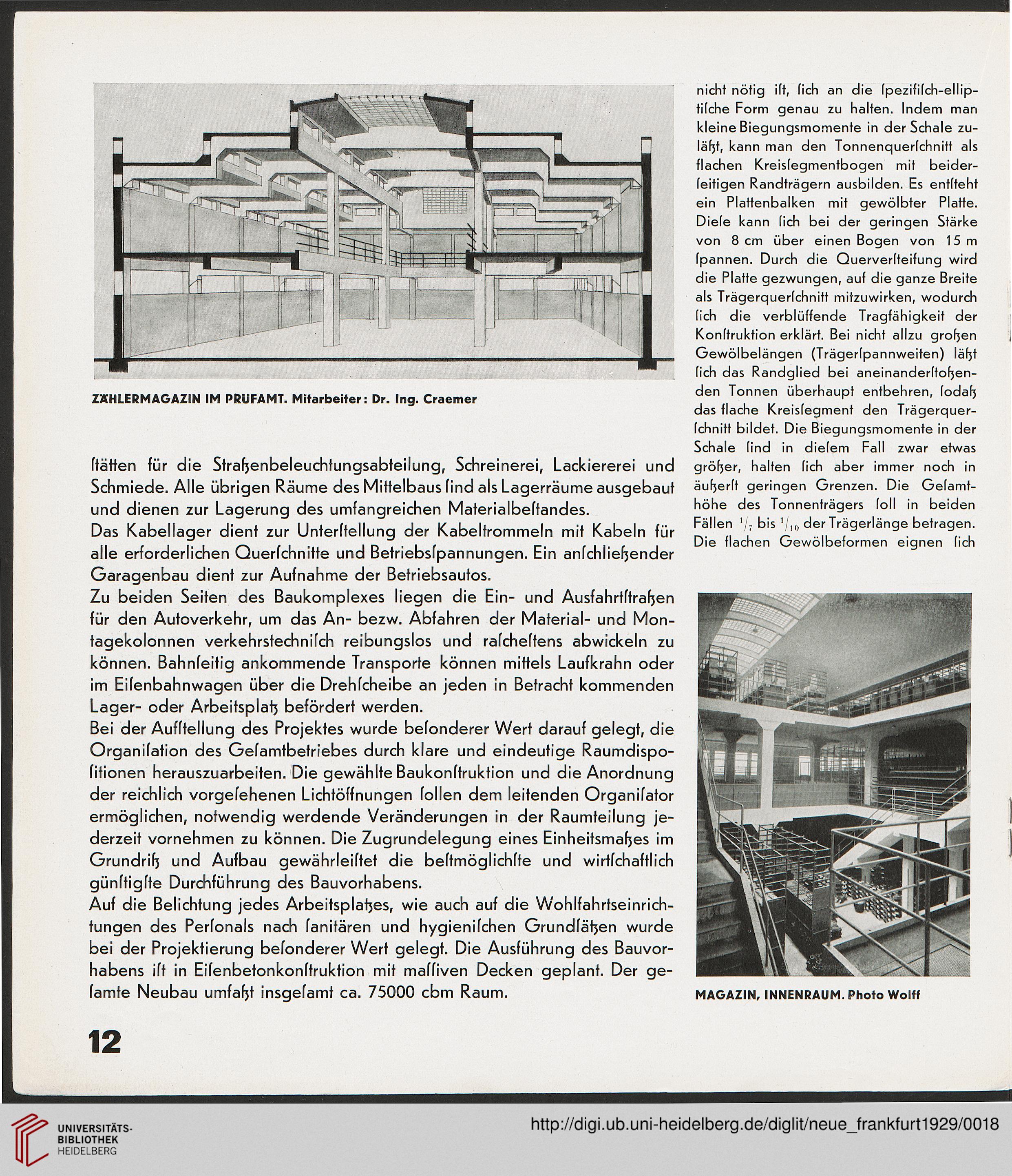

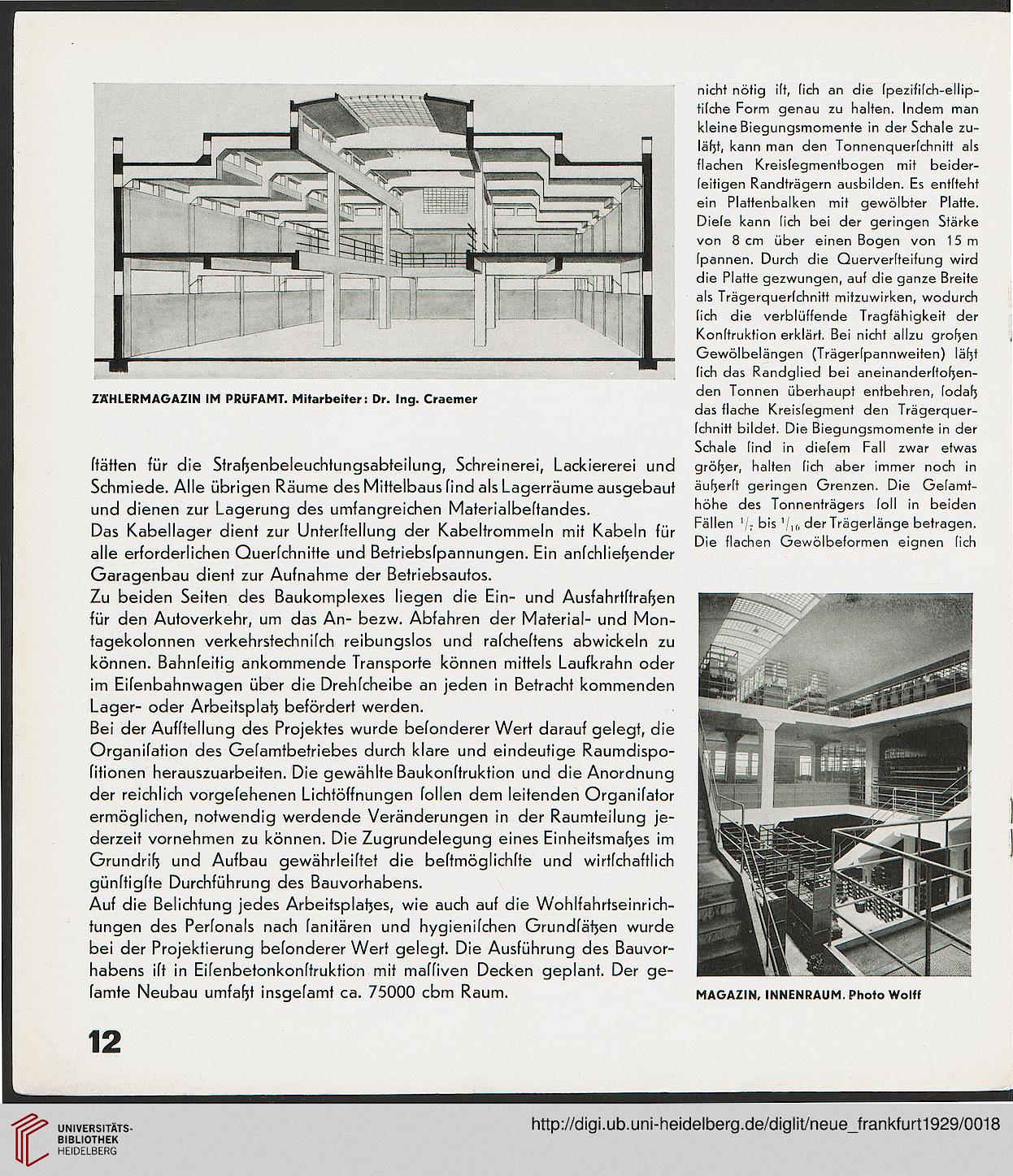

ZÄHLER MAGAZIN IM PRÜFAMT. Mitarbeiter: Dr. Ing. Craemer t)en ,To,nne,,n überhaupt entbehren, (odaf,
das flache Kreislegment den Trägerquer-
fchnitt bildet. Die Biegungsmomente in der
Schale find in diefem Fall zwar etwas
ftätten für die Sfrarjenbeleuchtungsabteilung, Schreinerei, Lackiererei und größer, halten [ich aber immer noch in
Schmiede. Alle übrigen Räume des Mittelbaus find als Lagerräume ausgebaut äuherft geringen Grenzen. Die Gefamt-
und dienen zur Lagerung des umfangreichen Materialbeftandes. höhe des Tonnenträgers foll in beiden
Das Kabellager dient zur Unterftellung der Kabeltrommeln mit Kabeln für ~ä"e!? /; bis /,„ der Trägerlänge betragen.
■ 1 , 1 7. 1 ^ , , ... 1 n . 1 f r-. , , |. , . Uie flachen Oewolbeformen eignen lieh
alle erforderlichen (Juerlchnitte und betnebslpannungen. bin anlchlierjender
Garagenbau dient zur Aufnahme der Betriebsaufos.
Zu beiden Seiten des Baukomplexes liegen die Ein- und Ausfahrtftrafjen
für den Autoverkehr, um das An- bezw. Abfahren der Material- und Mon-
tagekolonnen verkehrstechnifch reibungslos und rafcheffens abwickeln zu
können. Bahnfeitig ankommende Transporte können mittels Laufkrahn oder
im Eifenbahnwagen über die Drehfeheibe an jeden in Betracht kommenden
Lager- oder Arbeitsplatz befördert werden.
Bei der Aufteilung des Projektes wurde befonderer Wert darauf gelegt, die
Organifation des Gefamtbefriebes durch klare und eindeutige Raumdispo-
fitionen herauszuarbeiten. Die gewählte Baukonftruktion und die Anordnung
der reichlich vorgefehenen Lichtöffnungen follen dem leitenden Organifator
ermöglichen, notwendig werdende Veränderungen in der Raumteilung je-
derzeit vornehmen zu können. Die Zugrundelegung eines Einheitsmafjes im
Grundrifj und Aufbau gewährleiftet die beftmöglichfte und wirtfehaftlich
günftigfte Durchführung des Bauvorhabens.
Auf die Belichtung jedes Arbeitsplanes, wie auch auf die Wohlfahrtseinrich-
tungen des Perfonals nach fanitären und hygienifchen Grundfätjen wurde
bei der Projektierung befonderer Wert gelegt. Die Ausführung des Bauvor-
habens ift in Eifenbetonkonftruktion mit maffiven Decken geplant. Der ge-
famte Neubau umfafjt insgefamf ca. 75000 cbm Raum. magazin, innenraum. Photo Woiff
12
