146 Ein neuos Probeobject zur bildlichen Darstellung etc.

auf welchem senkrecht zu seiner Achse eine beliebige Anzahl
von Pappflügeln mit Schriftproben hinter einander befestigt
sind. Die Flügel durchlaufen in einer Umdrehung spiralig
die Länge des Stabes, so dass sämmtliche Flügel sichtbar sind,
wenn man von einem Punkte in
der Stabrichtung aus nach dem

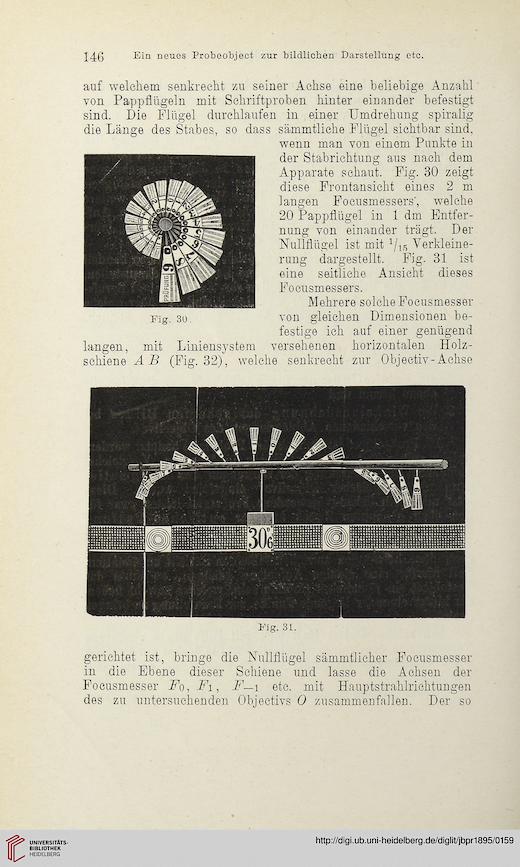

Apparate schaut. Fig. 30 zeigt
diese Frontansicht eines 2 m
langen Focusmessers', welche
20 Pappflügel in 1 dm Entfer-
nung von einander trägt. Der
Nullflügel ist mit J/15 Verkleine-
rung dargestellt. Fig. 31 ist
eine seitliche Ansicht dieses
Focusmessers.
Mehrere solche Focusmesser
von gleichen Dimensionen be-
festige ich auf einer genügend
langen, mit Liniensystem versehenen horizontalen Holz-
schiene A B (Fig. 32), welche senkrecht zur Objectiv-Achse

Fig. 30.


Fig. 31.


gerichtet ist, bringe die Nullflügel sämmtlicher Focusmesser
in die Ebene dieser Schiene und lasse die Achsen der
Focusmesser Fo, Fi, F— i etc. mit Hauptstrahlrichtungen
des zu untersuchenden Objectivs 0 zusammenfallen. Der so
