Jahrbuch für Photographie und Reproduktionstechnik (17.1903)

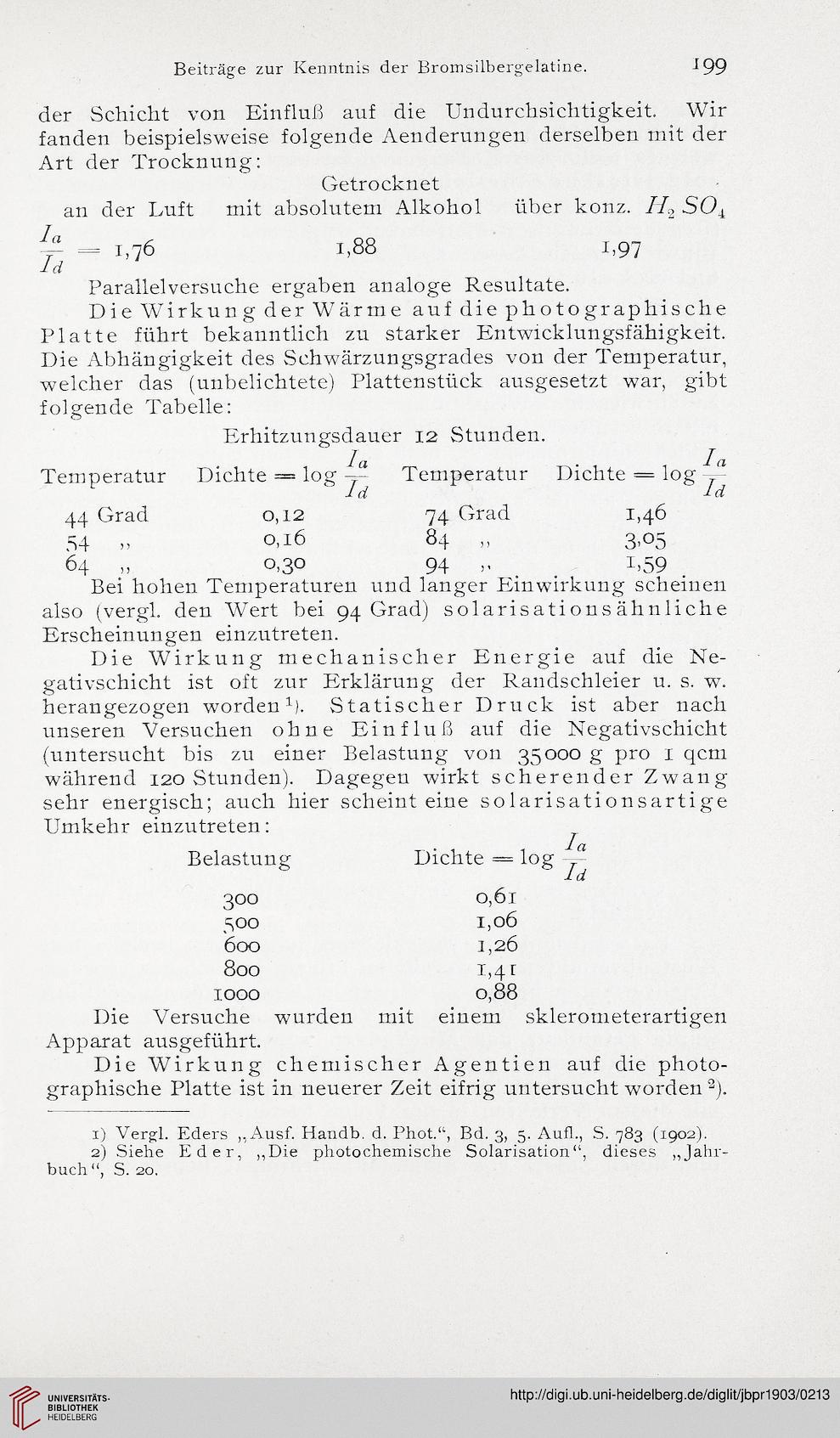

Beiträge zur Kenntnis der Bromsilbergelatine.

I99

der Schicht von Einfluß auf die Undurchsichtigkeit. Wir
fanden beispielsweise folgende Aenderungen derselben mit der
Art der Trocknung:
Getrocknet
an der Luft mit absolutem Alkohol über konz. H2 SOi
~ = 1,76 1,88 1,97

Parallelversuche ergaben analoge Resultate.
Die Wirkung der Wärme auf die photographische
Platte führt bekanntlich zu starker Entwicklungsfähigkeit.
Die Abhängigkeit des Schwärzungsgrades von der Temperatur,
welcher das (unbelichtete) Plattenstück ausgesetzt war, gibt
folgende Tabelle:

Erhitzungsdauer 12 Stunden.

Temperatur
Dichte — log ~
Temperatur
Dichte = log
44 Grad
0,12
74 Grad
1,46
54 »
0,16
84 „
3-05
64 „
o,3°
94 .•
L59

Bei hohen Temperaturen und langer Einwirkung scheinen
also (vergl. den Wert bei 94 Grad) solarisations ähnliche
Erscheinungen einzutreten.
Die Wirkung mechanischer Energie auf die Ne-
gativschicht ist oft zur Erklärung der Randschleier u. s. w.
herangezogen worden1). Statischer Druck ist aber nach
unseren Versuchen ohne Einfluß auf die Negativschicht
(untersucht bis zu einer Belastung von 35000 g pro 1 qcm
während 120 Stunden). Dagegen wirkt scherender Zwang
sehr energisch; auch hier scheint eine solarisationsartige
Umkehr einzutreten:

Belastung

Dichte == log

Ja
Id

300
o,6i
500
1,06
600
1,26
800
1,4t
1000
0,88

Die Versuche wurden mit einem sklerometerartigen
Apparat ausgeführt.
Die Wirkung chemischer Agentien auf die photo-
graphische Platte ist in neuerer Zeit eifrig untersucht worden 2).

1) Vergl. Eders „Ausf. Handb. d. Phot.“, Bd. 3, 5. Aufl., S. 783 (1902).
2) Siehe Eder, „Die photochemische Solarisation“, dieses „Jahr-
buch“, S. 20.
