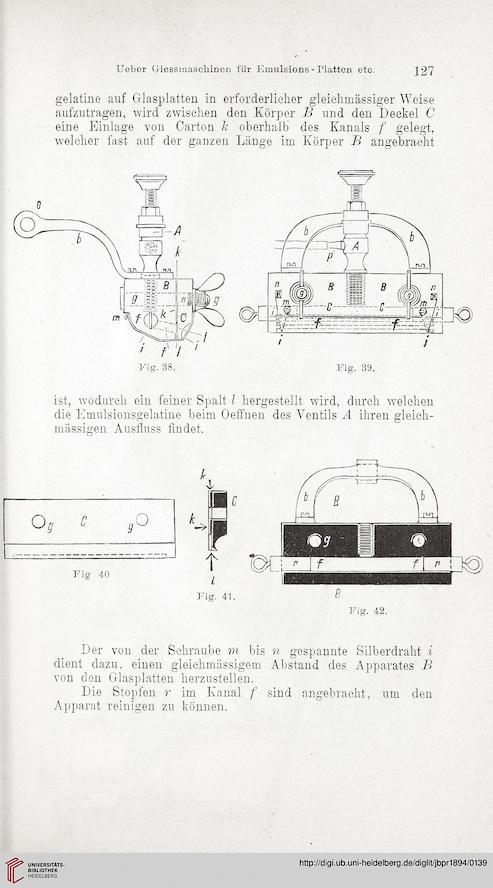

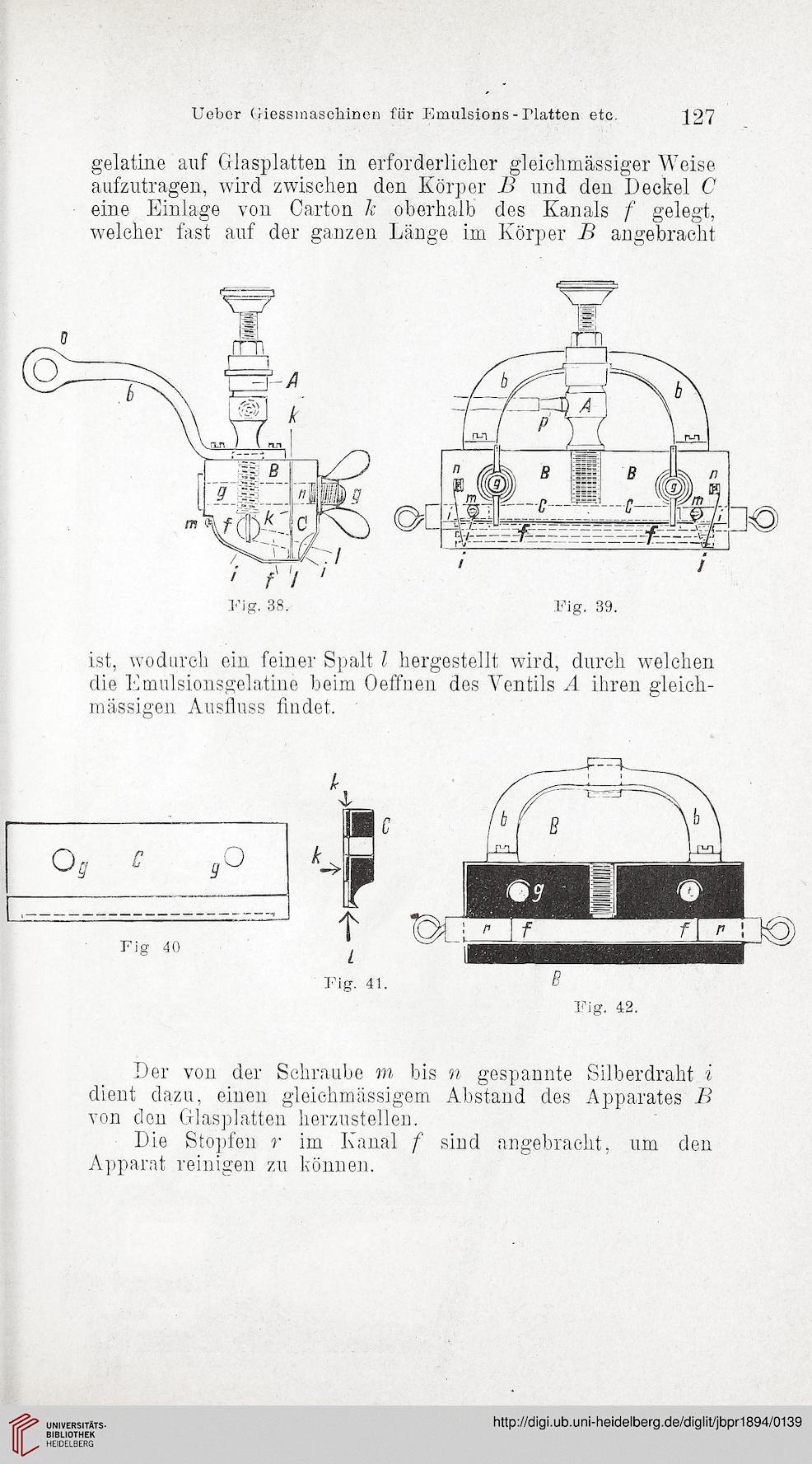

Uebor Giessmaschinen für Emulsions - Flatten etc.
127
gelatine auf Glasplatten in erforderlicher gleichmässiger Weise
aufzutragen, wird zwischen den Körper B und den Deckel C
eine Einlage von Carton 7; oberhalb des Kanals f gelegt,
welcher fast auf der ganzen Länge im Körper B angebracht
ist, wodurch ein feiner Spalt l hergestellt wird, durch welchen
die Emulsionsgelatine beim Oeffnen des Ventils A ihren gleich-
mässigen Ausfluss findet.
Fig 40
Of
£
s°
Der von der Schraube m bis n gespannte Silberdraht i
dient dazu, einen gleichmässigem Abstand des Apparates B
von den Glasplatten herzustellen.
Die Stopfen r im Kanal f sind angebracht, um den
Apparat reinigen zu können.
