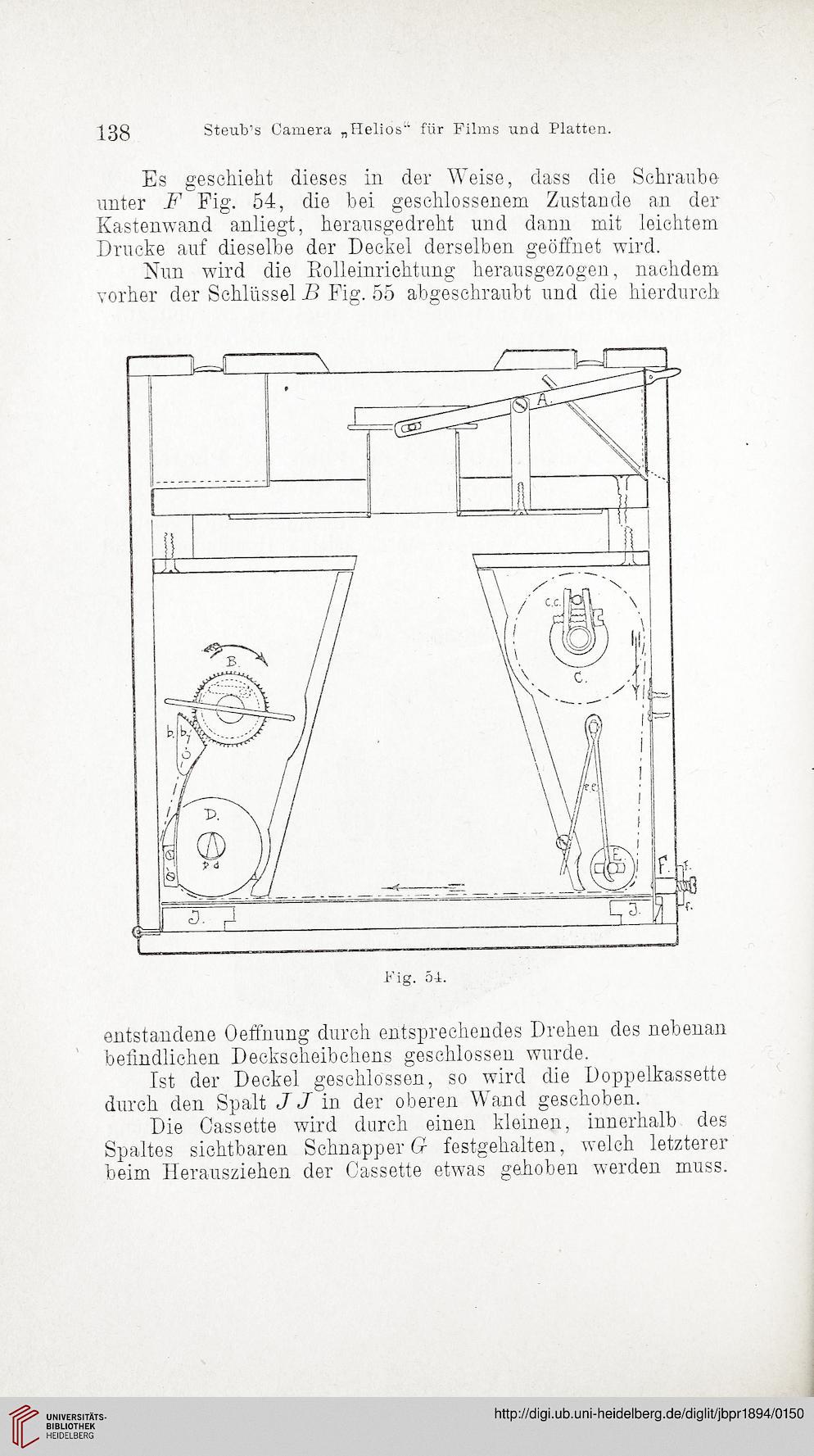

138
Steub’s Camera „Helios“ für Films und Platten.
Es geschieht dieses in der Weise, dass die Schraube
unter F Fig. 54, die bei geschlossenem Zustande an der
Kastenwand anliegt, herausgedreht und dann mit leichtem
Drucke auf dieselbe der Deckel derselben geöffnet wird.
Nun wird die Rolleinrichtung herausgezogen, nachdem
vorher der Schlüssel B Fig. 55 abgeschraubt und die hierdurch
entstandene Oeffnung durch entsprechendes Drehen des nebenan
befindlichen Deckscheibchens geschlossen wurde.
Ist der Deckel geschlossen, so wird die Doppelkassette
durch den Spalt J J in der oberen Wand geschoben.
Die Cassette wird durch einen kleinen, innerhalb, des
Spaltes sichtbaren Schnapper Gr festgehalten, welch letzterer
beim Herausziehen der Cassette etwas gehoben werden muss.
