Steub’s Camera .,Helios“ für Films und Platten.

141

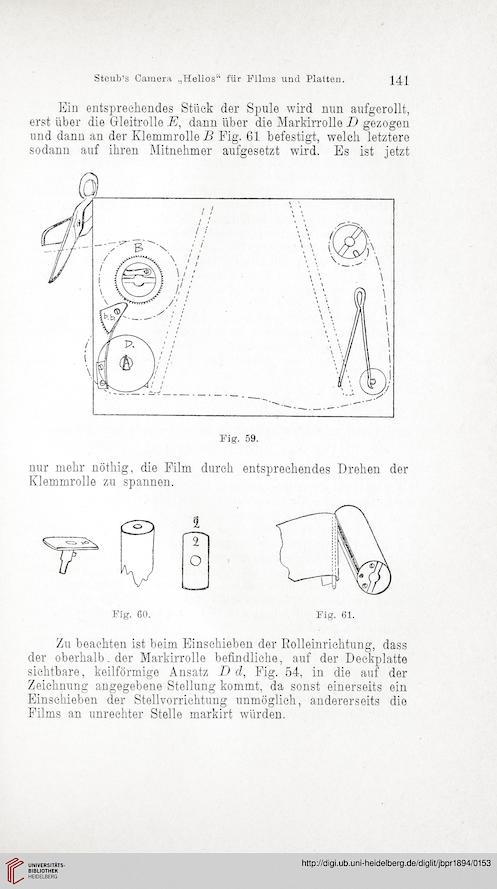

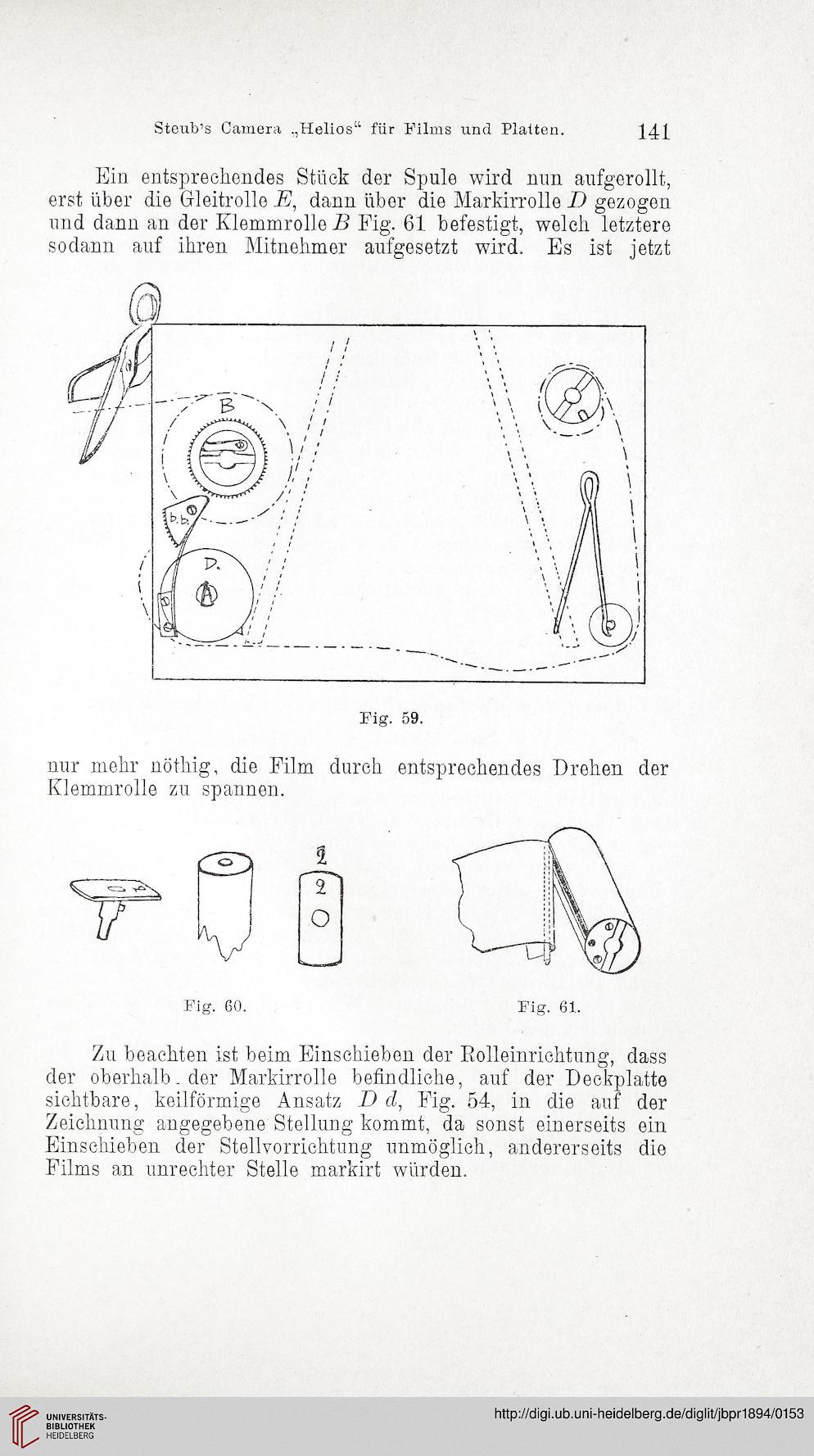

Ein entsprechendes Stück der Spule wird nun aufgerollt,
erst über die Gleitrolle E, dann über die Markirrolle D gezogen
und dann an der Klemmrolle B Fig. 61 befestigt, welch letztere
sodann auf ihren Mitnehmer aufgesetzt wird. Es ist jetzt


Fig. 59.

nur mehr nöthig, die Film durch entsprechendes Drehen der
Klemmrolle zu spannen.


1
O

Fig. 60.


Zu beachten ist beim Einschieben der Rolleinrichtung, dass
der oberhalb, der Markirrolle befindliche, auf der Deckplatte
sichtbare, keilförmige Ansatz D cZ, Fig. 54, in die auf der
Zeichnung angegebene Stellung kommt, da sonst einerseits ein
Einschieben der Stellvorrichtung unmöglich, andererseits die
Films an unrechter Stelle markirt würden.
