220
Zusammengesetzte Heliochromie.
das rothfarbige Glas R' nach dem Silberspiegel 1, darauf nach
unten zu dem durchsichtigen Spiegel 2 weiter mit Ausnahme
des durch den durchsichtigen Spiegel hindurch- und verloren-
gehenden Theiles geradeaus durch das Objectiv D nach dem

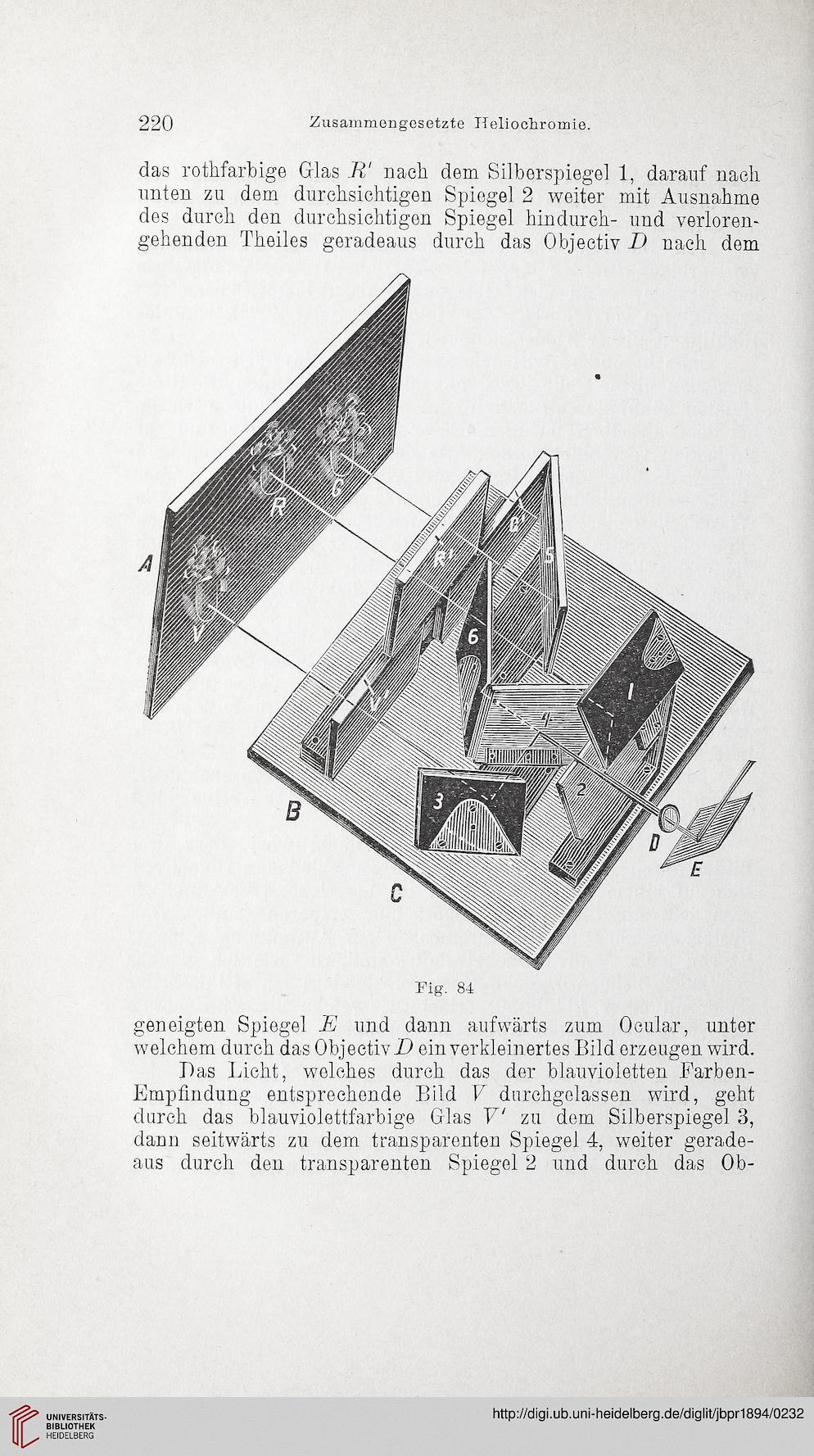

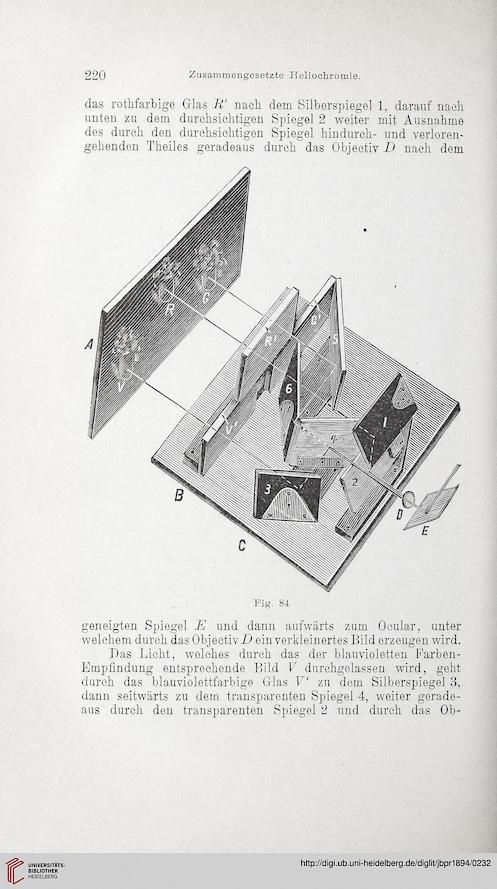

Fig. 84
geneigten Spiegel E und dann aufwärts zum Ocular, unter
welchem durch das Objectiv D ein verkleinertes Bild erzeugen wird.
Das Licht, welches durch das der blauvioletten Farben-
Empfindung entsprechende Bild V durchgelassen wird, geht
durch das blauviolettfarbige Glas V1 zu dem Silberspiegel 3,
dann seitwärts zu dem transparenten Spiegel 4, weiter gerade-
aus durch den transparenten Spiegel 2 und durch das Ob-
Zusammengesetzte Heliochromie.
das rothfarbige Glas R' nach dem Silberspiegel 1, darauf nach
unten zu dem durchsichtigen Spiegel 2 weiter mit Ausnahme
des durch den durchsichtigen Spiegel hindurch- und verloren-
gehenden Theiles geradeaus durch das Objectiv D nach dem
Fig. 84
geneigten Spiegel E und dann aufwärts zum Ocular, unter
welchem durch das Objectiv D ein verkleinertes Bild erzeugen wird.
Das Licht, welches durch das der blauvioletten Farben-
Empfindung entsprechende Bild V durchgelassen wird, geht
durch das blauviolettfarbige Glas V1 zu dem Silberspiegel 3,
dann seitwärts zu dem transparenten Spiegel 4, weiter gerade-
aus durch den transparenten Spiegel 2 und durch das Ob-
