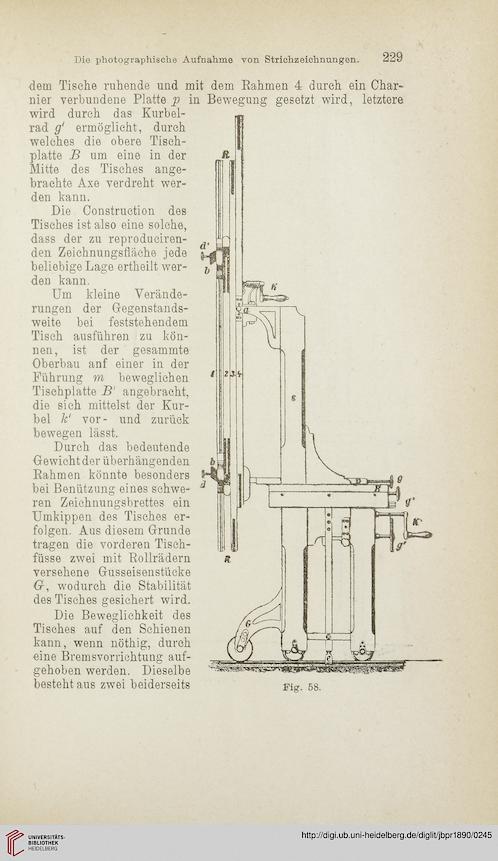

Die photographische Aufnahme von Strichzeichnungen.

-dem Tische ruhende und mit dem Rahmen 4 durch ein Char-
nier verbundene Platte p in Bewegung gesetzt wird, letztere
wird durch das Kurbel¬
rad g‘ ermöglicht, durch
welches die obere Tisch¬
platte B um eine in der
Mitte des Tisches ange¬
brachte Axe verdreht wer¬
den kann.
Die Construction des
Tisches ist also eine solche,
dass der zu reproduciren-
den Zeichnungsfläche jede
beliebige Lage ertheilt wer¬
den kann.
Um kleine Verände¬
rungen der Gegenstands¬
weite bei feststehendem
Tisch ausführen zu kön¬
nen, ist der gesammte
Oberbau anf einer in der
Führung m beweglichen
Tischplatte B‘ angebracht,
die sich mittelst der Kur¬
bel lc‘ vor- und zurück
bewegen lässt.
Durch das bedeutende
Gewicht der überhängenden
Rahmen könnte besonders
bei Benützung eines schwe¬
ren Zeichnungsbrettes ein
Umkippen des Tisches er¬
folgen. Aus diesem Grunde
tragen die vorderen Tisch¬
füsse zwei mit Rollrädern
versehene Gusseisenstücke
G-, wodurch die Stabilität
des Tisches gesichert wird.
Die Beweglichkeit des
Tisches auf den Schienen
kann, wenn nöthig, durch
eine Bremsvorrichtung auf¬
gehoben werden. Dieselbe
besteht aus zwei beiderseits
