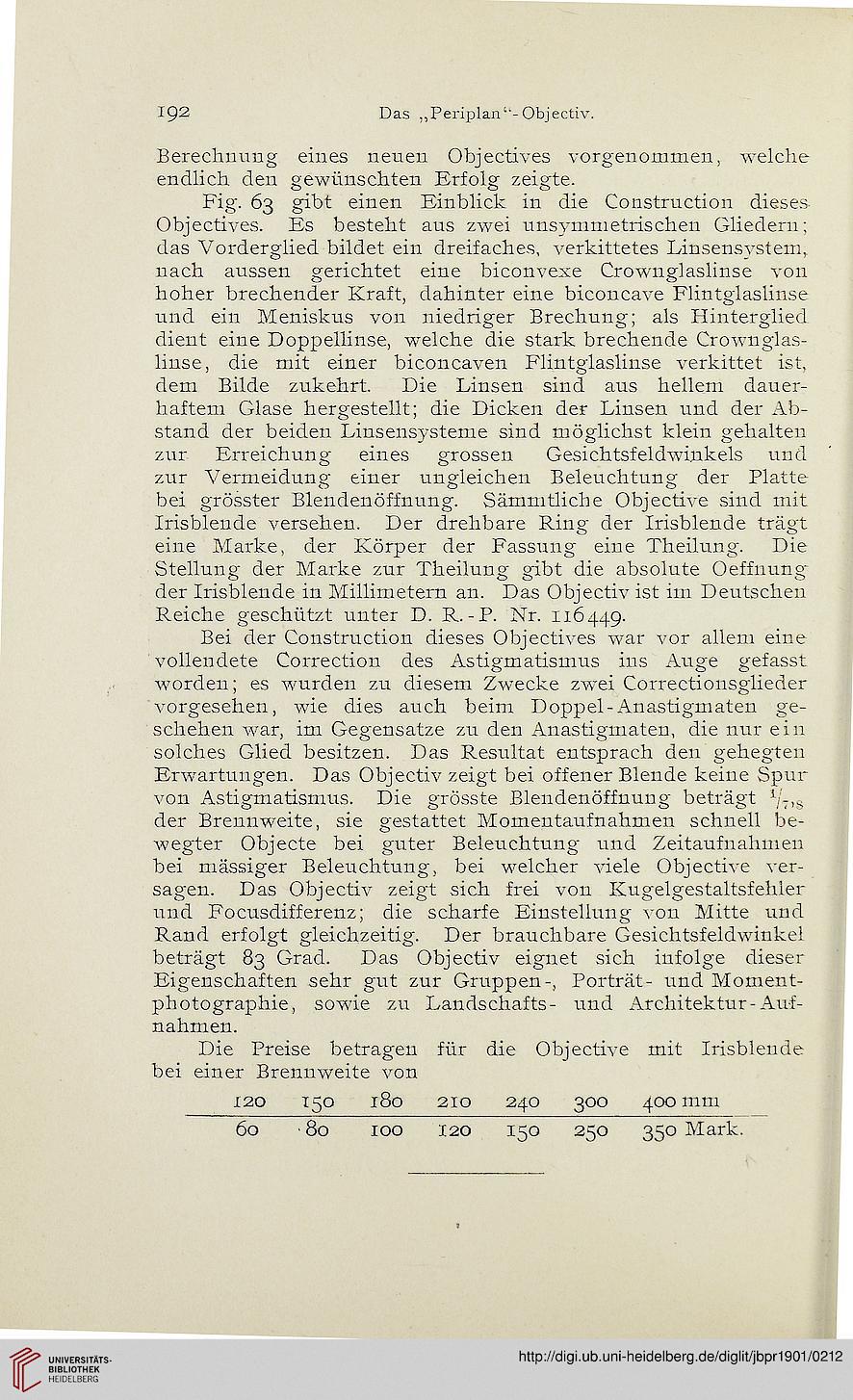

192
Das „Periplan 1'- Objectiv.
Bereclimmg eines neuen Objectives vorgenommen, welclie
endlich. den gewünschten Erfolg zeigte.
Fig. 63 gibt einen Einblick in die Construction dieses
Objectives. Es besteht aus zwei unsymmetrischen Gliederu;
das Vorderglied bildet ein dreifaches, verkittetes Linsensystem,
nach aussen gerichtet eine biconvexe Crownglaslinse von
hoher brechender Kraft, dahinter eine biconcave Fiintglaslinse
und ein Meniskus von niedriger Brechung; als Hinterglied
dient eine Doppellinse, welche die stark brechende Crownglas-
linse, die mit einer biconcaven Flintglaslinse verkittet ist,
dem Bilde zukehrt. Die Linsen sind aus hellem dauer-
haftem Glase hergestellt; die Dicken der Linsen und der Ab-
stand der beiden Linsensysteme sind möglichst klein gehalten
zur Erreichung eines grossen Gesichtsfeldwinkels und
zur Vermeidung einer ungleichen Beleuchtung der Platte
bei grösster Blendenöffnung. Sämmtliche Objective sind mit
Irisbleude versehen. Der drehbare Riug der Irisblende trägt
eine Marke, der Körper der Fassung eiue Theilung. Die
Stellung der Marke zur Tkeilung gibt die absolute Oeffnung“
der Irisbleude in Millimetern an. Das Objectiv ist im Deutscheu
Reiche geschützt unter D. R.-P. Nr. 116449.
Bei der Construction dieses Objectives war vor allem eine
volleudete Correction des Astigmatismus ins Auge gefasst
worden; es wurden zu diesem Zwecke zwei Correctionsglieder
vorgesehen, wie dies auch beim Doppel-Anastigmaten ge-
scliehen war, im Gegensatze zu den Anastigmaten, die nur ein
solches Glied besitzen. Das Resultat entsprach den gehegten
Erwartungen. Das Objectiv zeigt bei offeuer Blende keine Spur
von Astigmatismus. Die grösste Blendenöffnung beträgt xj-,s
der Brennweite, sie gestattet Momentaufnahmen schnell be-
wegter Objecte bei guter Beleuchtuug und Zeitaufnahmen
bei mässiger Beleuchtung, bei welcker viele Objecti\-e ver-
sagen. Das Objectiv zeigt sich frei von Kugelgestaltsfehler
und Focusdifferenz; die scharfe Einstellung vou Mitte und
Rand erfolgt gleichzeitig. Der brauchbare Gesichtsfeldwinkel
beträgt 83 Grad. Das Objectiv eignet sich infolge dieser
Eigenschaften sehr gut zur Gruppen-, Porträt- und Moment-
photographie, sowie zu Landschafts- und Architektur-Auf-
nahmen.
Die Preise betragen für die Objective mit Irisbleude
bei einer Brenn-weite von
120 T50 180 210 240 300 400 mm
60 80 100 120 150 250 350 Mark.
