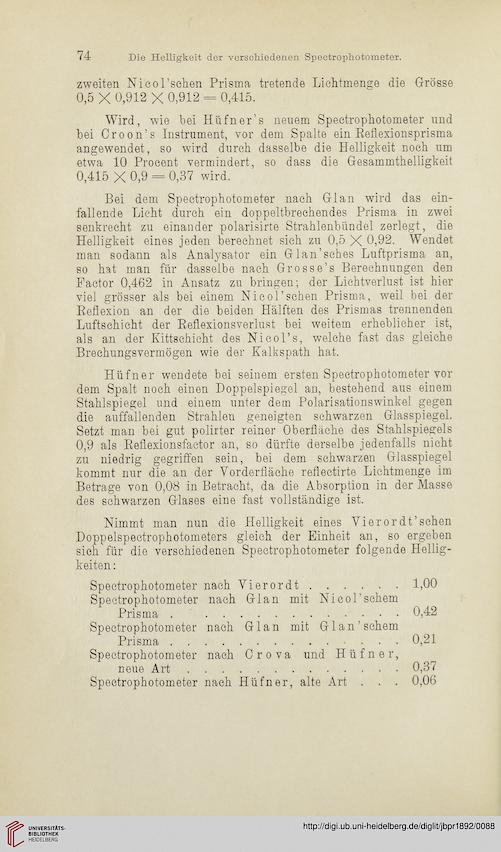

74
Die Helligkeit der verschiedenen Spectrophotometer.
zweiten Nicol’schen Prisma tretende Lichtmenge die Grösse
0,5 X 0,912 X 0,912 = 0,415.
Wird, wie bei Hüfner’s neuem Spectrophotometer und
bei Croon’s Instrument, vor dem Spalte ein Reflexionsprisma
angewendet, so wird durch dasselbe die Helligkeit noch um
etwa 10 Procent vermindert, so dass die Gesammthelligkeit
0,415 X 0,9 = 0,37 wird.
Bei dem Spectrophotometer nach Glan wird das ein-
fallende Lieht durch ein doppeltbrechendes Prisma in zwei
senkrecht zu einander polarisirte Strahlenbündel zerlegt, die
Helligkeit eines jeden berechnet sich zu 0,5 X 0,92. Wendet
man sodann als Analysator ein Glan’sches Luftprisma an,
so hat man für dasselbe nach Grosse’s Berechnungen den
Factor 0,462 in Ansatz zu bringen; der Lichtverlust ist hier
viel grösser als bei einem Nicol’schen Prisma, weil bei der
Reflexion an der die beiden Hälften des Prismas trennenden
Luftschicht der Reflexionsverlust bei weitem erheblicher ist,
als an der Kittschicht des Nicol’s, welche fast das gleiche
Brechungsvermögen wie der Kalkspath hat.
Hüfner wendete bei seinem ersten Spectrophotometer vor
dem Spalt noch einen Doppelspiegel an, bestehend aus einem
Stahlspiegel und einem unter dem Polarisationswinkel gegen
die auffallenden Strahlen geneigten schwarzen Glasspiegel.
Setzt man bei gut polirter reiner Oberfläche des Stahlspiegels
0,9 als Reflexionsfactor an, so dürfte derselbe jedenfalls nicht
zu niedrig gegriffen sein, bei dem schwarzen Glasspiegel
kommt nur die an der Vorderfläche reflectirte Lichtmenge im
Betrage von 0,08 in Betracht, da die Absorption in der Masse
des schwarzen Glases eine fast vollständige ist.
Nimmt man nun die Helligkeit eines Vierordt’sehen
Doppelspeetrophotometers gleich der Einheit an, so ergeben
sich für die verschiedenen Spectrophotometer folgende Hellig¬
keiten :
Spectrophotometer nach Vierordt.1,00
Spectrophotometer nach Glan mit Nicol’schem
Prisma . 0,42
Spectrophotometer nach Glan mit Glan’schem
Prisma.0,21
Spectrophotometer nach Crova und Hüfner,
neue Art.0,37
Spectrophotometer nach Hüfner, alte Art . . . 0,06
