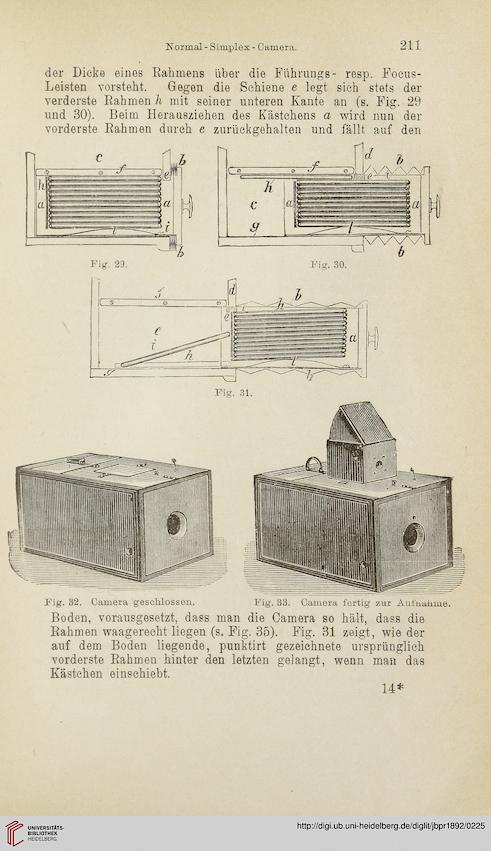

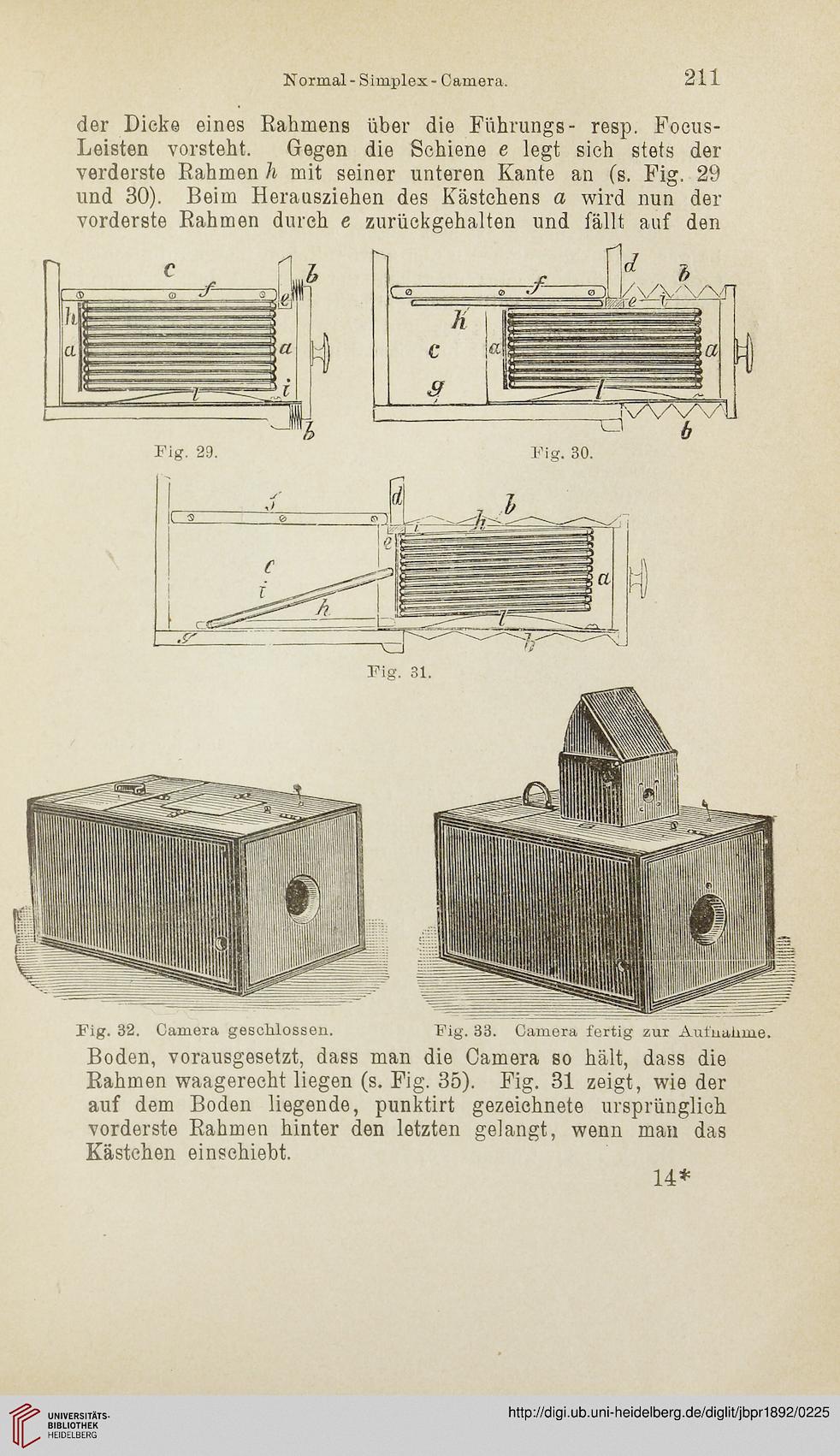

Normal - Simplex - Camera.

211

der Dicke eines Rahmens über die Führungs- resp. Focus-
Leisten vorsteht. Gegen die Schiene e legt sich stets der
vorderste Rahmen h mit seiner unteren Kante an (s. Fig. 29
und 30). Beim Herausziehen des Kästchens a wird nun der
vorderste Rahmen durch e zurüekgehalten und fällt auf den



Fig. 31.

Fig. 32. Camera geschlossen. Fig. 33. Camera fertig zur Aufnahme.


Boden, vorausgesetzt, dass man die Camera so hält, dass die
Rahmen waagerecht liegen (s. Fig. 35). Fig. 31 zeigt, wie der
auf dem Boden liegende, punktirt gezeichnete ursprünglich
vorderste Rahmen hinter den letzten gelangt, wenn man das
Kästchen einschiebt.

14*
