230
Photogrammetrie und Phototopographie etc.
Instrumente nicht blossphotogrammetrische Aufnahmen, sondern
auch Nivellements, Horizontalwinkel-, Vertieaewinkel- und
Distanzmessungen (tachymetrische Aufnahmen) durchgeführt
werden können.

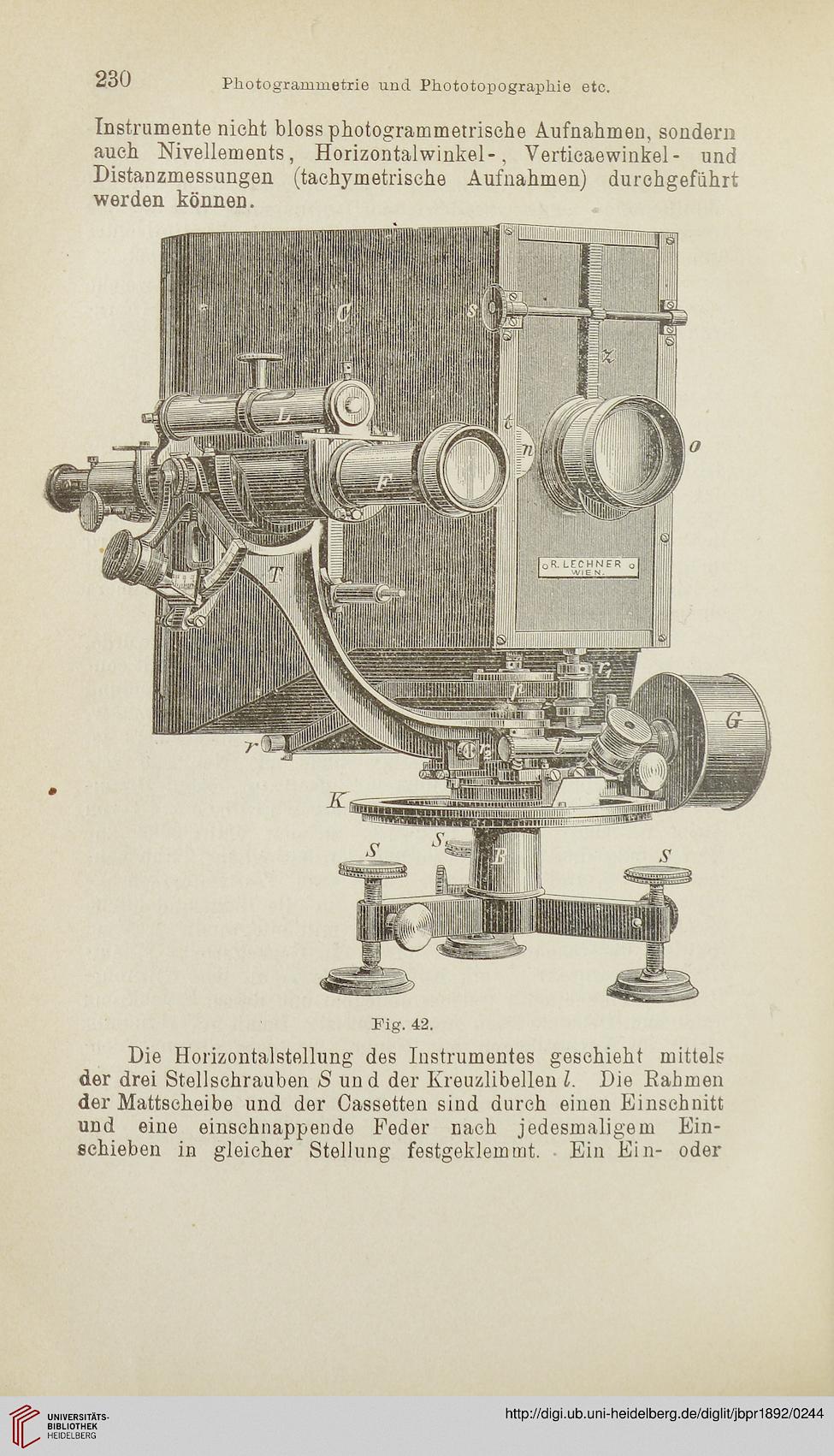

Fig. 42.
Die Horizontalstellung des Instrumentes geschieht mittels
der drei Stellschrauben S und der Kreuzlibellen l. Die Rahmen
der Mattscheibe und der Cassetten sind durch einen Einschnitt
und eine einschnappende Feder nach jedesmaligem Ein-
schieben in gleicher Stellung festgeklemmt. Ein Ein- oder
