Aus der astrophotographischen Praxis.
261
festigt und bilden die Führung in der der innere gut abge-
hobelte Kasten A verschoben werden kann. Der innere Kasten
kann auch mit dem äusseren fest verbremst werden durch die
Zugklemme K. Im Zwischenraum zwischen A und B, der
.V

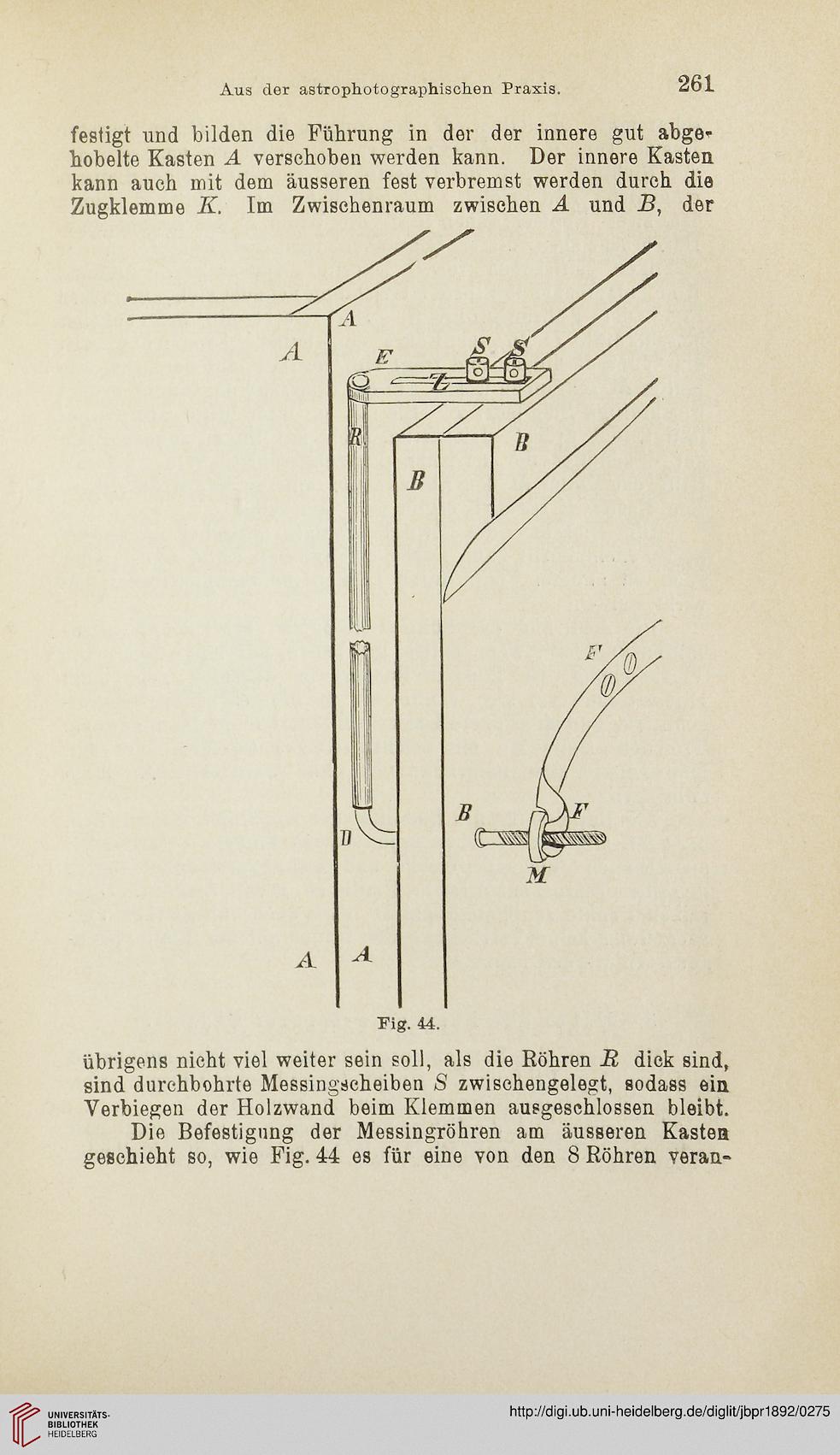

Fig. 44.
übrigens nicht viel weiter sein soll, als die Röhren R dick sind,
sind durchbohrte Messingscheiben S zwischengelegt, sodass ein
Verbiegen der Holzwand beim Klemmen ausgeschlossen bleibt.
Die Befestigung der Messingröhren am äusseren Kasten
geschieht so, wie Fig. 44 es für eine von den 8 Röhren veran-
