Die Photographie der Zerstäubungserscheinungen etc.
181
Die Batterie ist aus 24, vom Boden bis zu 36 em Höhe
belegten Leydener Flaschen, von 13 em Durchmesser und
42 cm Höhe gebildet, welche in vier Batterien zu sechs Flaschen
angeordnet sind. Jede Batterie ist in einem eigenen Kasten

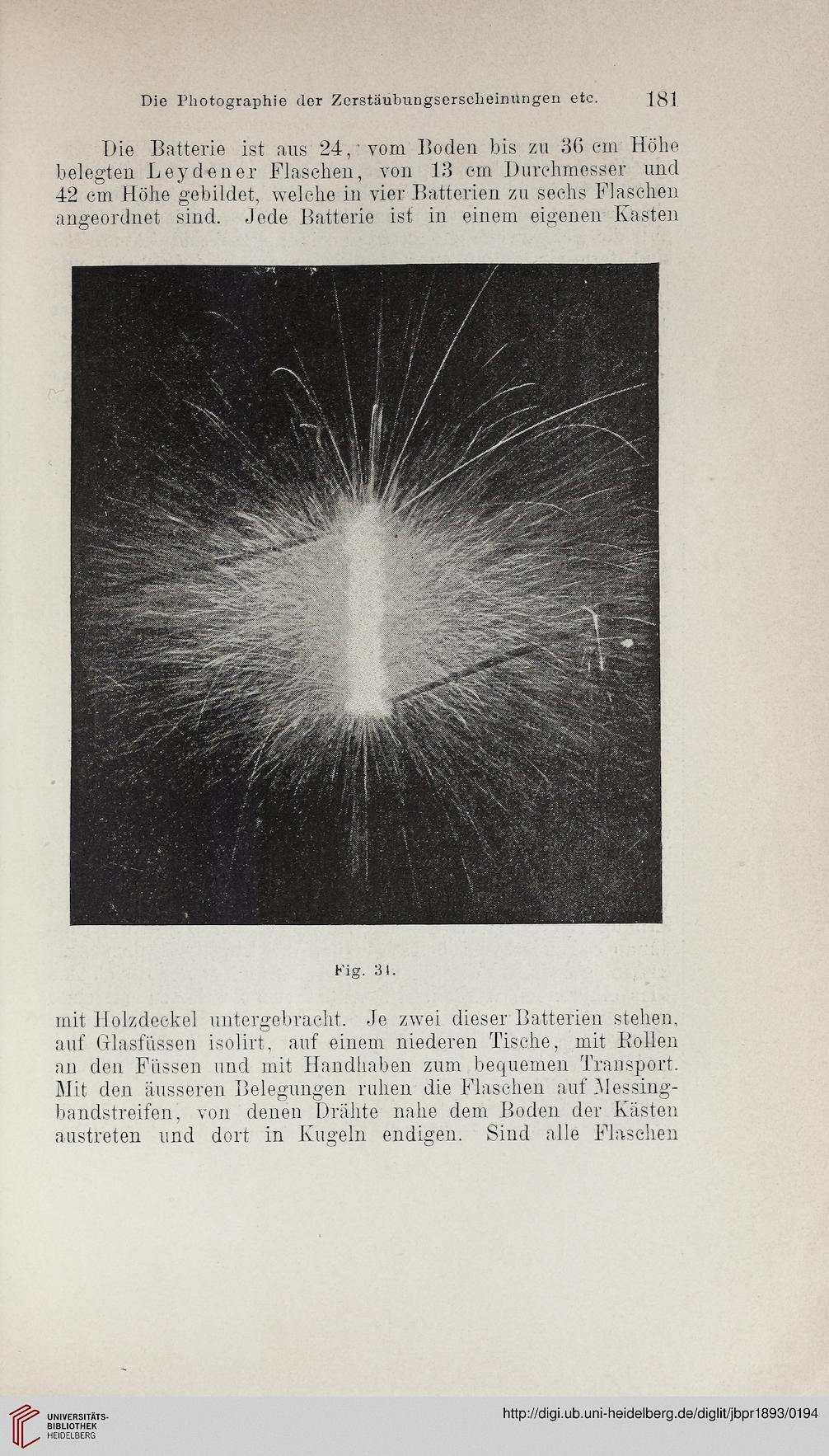

Fig. 31.
mit Holzdeckel untergebraelit. Je zwei dieser Batterien stehen,
auf Glasfüssen isolirt, auf einem niederen Tische, mit Bollen
an den Füssen und mit Handhaben zum bequemen Transport.
Mit den äusseren Belegungen ruhen die Flaschen auf .Messing-
bandstreifen, von denen Drähte nahe dem Boden der Kästen
austreten und dort in Kugeln endigen. Sind alle Flaschen
