358
Photographische Cameras, Momentapparate etc.

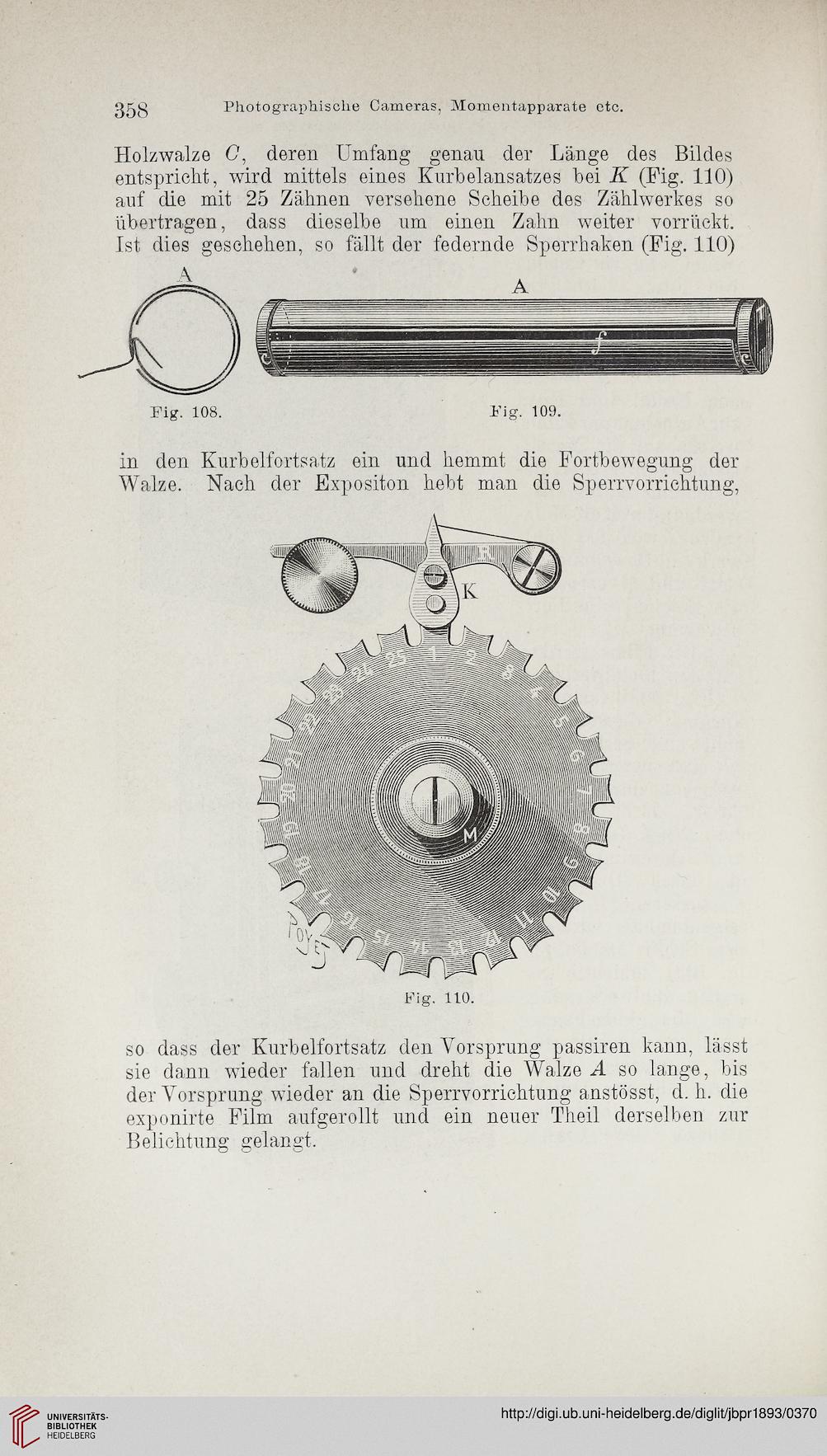

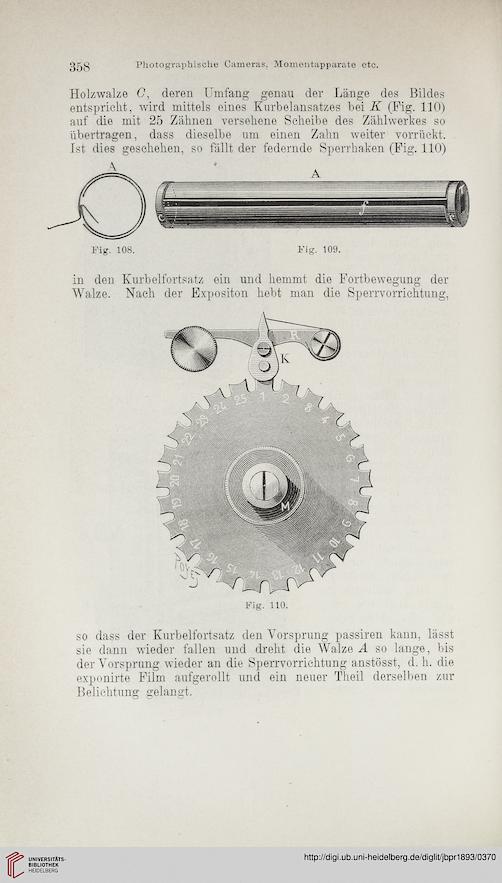

Holzwalze C, deren Umfang genau der Länge des Bildes
entspricht, wird mittels eines Kurbelansatzes bei K (Fig. 110)
auf die mit 25 Zähnen versehene Scheibe des Zählwerkes so
übertragen, dass dieselbe um einen Zahn weiter vorrückt.
Ist dies geschehen, so fällt der federnde Sperrhaken (Fig. 110)
A
Fig. 108.
A
Fig. 109.
in den Kurbelfortsatz ein und hemmt die Fortbewegung der
Walze. Nach der Expositon hebt man die Sperrvorrichtung,
Fig. 110.
so dass der Kurbelfortsatz den Vorsprung passiren kann, lässt
sie dann wieder fallen und dreht die Walze A so lange, bis
der Vorsprung wieder an die Sperrvorrichtung anstösst, d. h. die
exponirte Film aufgerollt und ein neuer Theil derselben zur
Belichtung gelangt.
