392
Photometcr.
Das Instrument repräsentirt sich als ein kleines Kästchen
aus Mahagoniholz, welches innen 4 Scalen, und zwar eine
drehbare, zwei verschiebbare und eine fixe birgt. Die drehbare
Scale, eine Walze, zeigt an ihrem Umfange den Sonnenstand
und die Aufnahmestunde des Monates und Tages mittels Curven
an, die nächste verschiebbare Scale zeigt an der der Walze

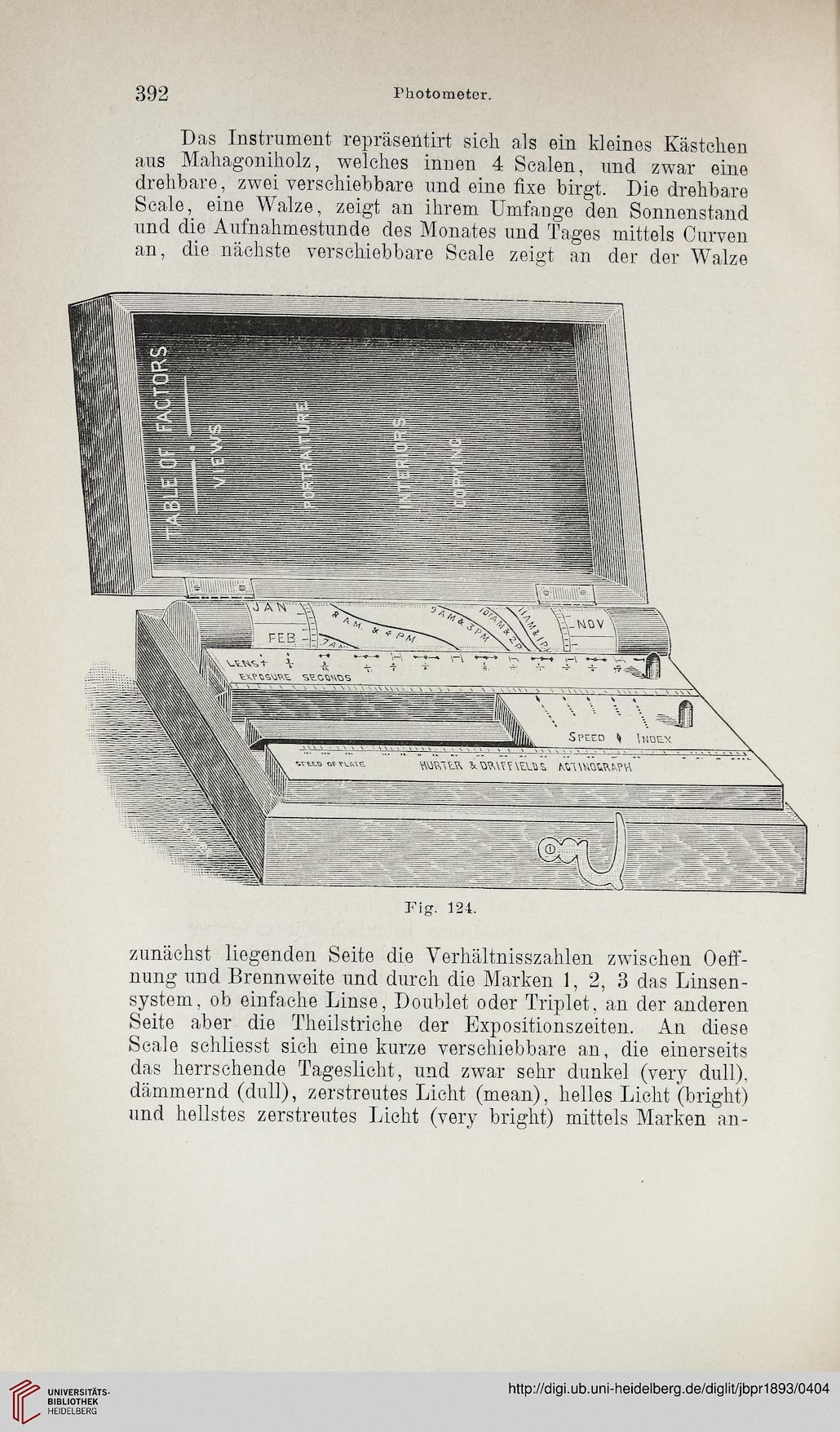

Fig. 124.
zunächst liegenden Seite die Verhältnisszahlen zwischen Oeff-
nung und Brennweite und durch die Marken 1, 2, 3 das Linsen-
system, ob einfache Linse, Doublet oder Triplet, an der anderen
Seite aber die Theilstriche der Expositionszeiten. An diese
Scale schliesst sich eine kurze verschiebbare an, die einerseits
das herrschende Tageslicht, und zwar sehr dunkel (very dull),
dämmernd (dull), zerstreutes Licht (mean), helles Licht (bright)
und hellstes zerstreutes Licht (very bright) mittels Marken an-
